ProE怎么绘制波形曲线模型?

2024-07-16 17:24:01
字体:
来源:转载
供稿:网友

ProE中想要快速画一个波形出来,该怎么绘制呢?下面我们就来看看详细的教程。

软件名称:proe5.0破解文件 含32位/64位 免费版软件大小:44.3KB更新时间:2015-04-08

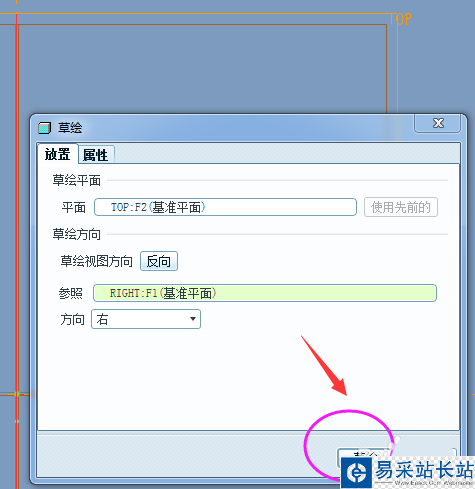

1、打开或新建零件,新建一个草绘,可选Top面做草绘平面。

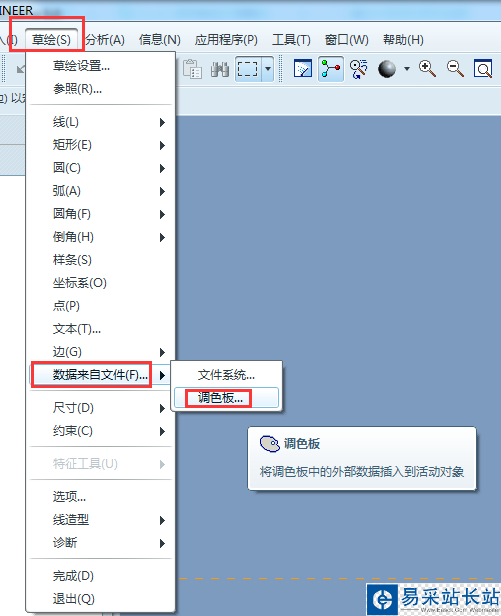

2、进入草绘界面后,依次点击“草绘”-“数据来自文件”-“调色板”。

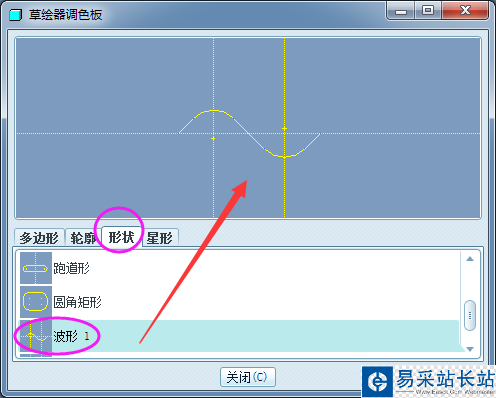

3、系统弹出“草绘器调色板”的属性窗口如下所示,点击“形状”,点击选择“波形1”,最上面的窗口会有预览效果,对“波形1”双击鼠标左键或者拖动到草绘界面,随意找个位置单击鼠标左键将其放置。

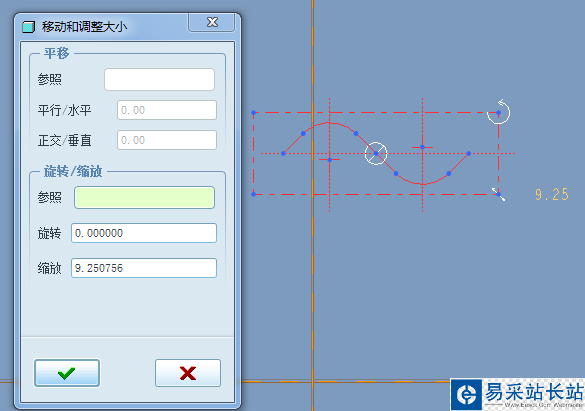

4、“波形1”放置在草绘界面后的效果如下,会有默认尺寸和位置。

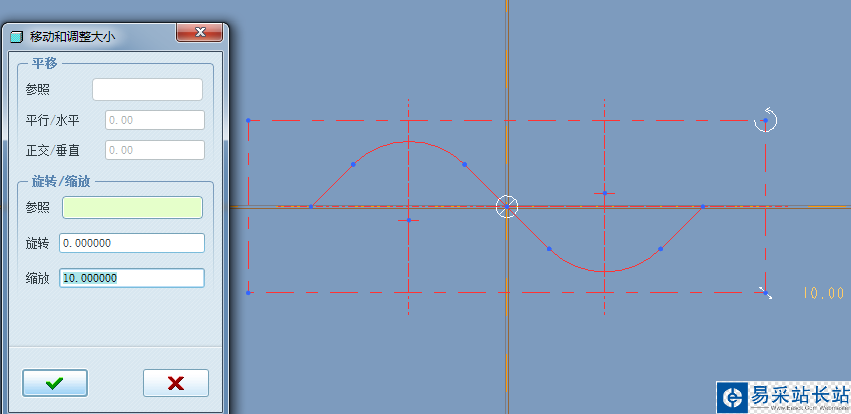

5、调整缩放比例为10或其它值,拖动中心点至原点,其余默认。

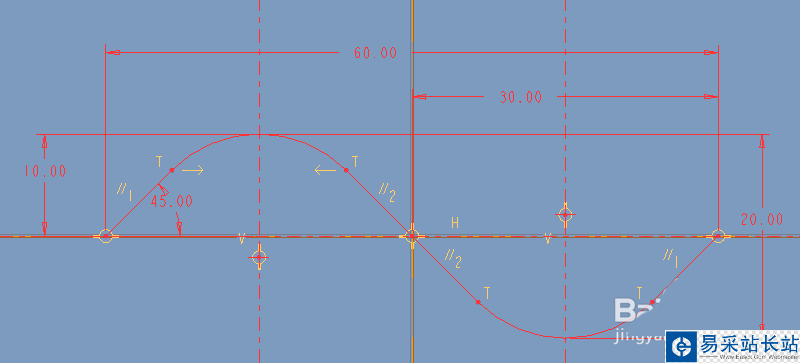

6、放置好的效果如下,可继续通过尺寸驱动对波形进行调整。

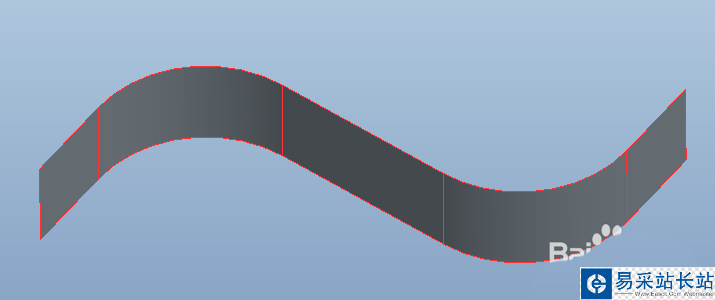

7、后续可对该波形进行特征操作,例如拉伸、旋转等。

以上就是ProE画波形的教程,希望大家喜欢,请继续关注错新站长站。
