Axure怎么设计多层级菜单下拉联动效果?

2024-07-16 17:20:32
字体:
来源:转载
供稿:网友

菜单的下拉联动多种多样,多办公软件来说,菜单往往有多个层级,可以下拉联动,通过下拉来显示出子菜单,同时还可以移动其他未展开或已展开的菜单。下面由我来为大家讲解一下我的实现思路,其实非常像做千层饼,而且我是从最内层开始做的。

软件名称:Axure RP Pro(快速原型设计工具) V8.0.0.3333 绿色英文免费版软件大小:48.2MB更新时间:2017-04-10

1、以三个一级菜单为例,我们可以直接先做第三个一级菜单,新建一个一级菜单,起名为第三个一级菜单,同时在它下方建立好三个子菜单,建好后将子菜单全选中后转换为动态面板,并设置隐藏。

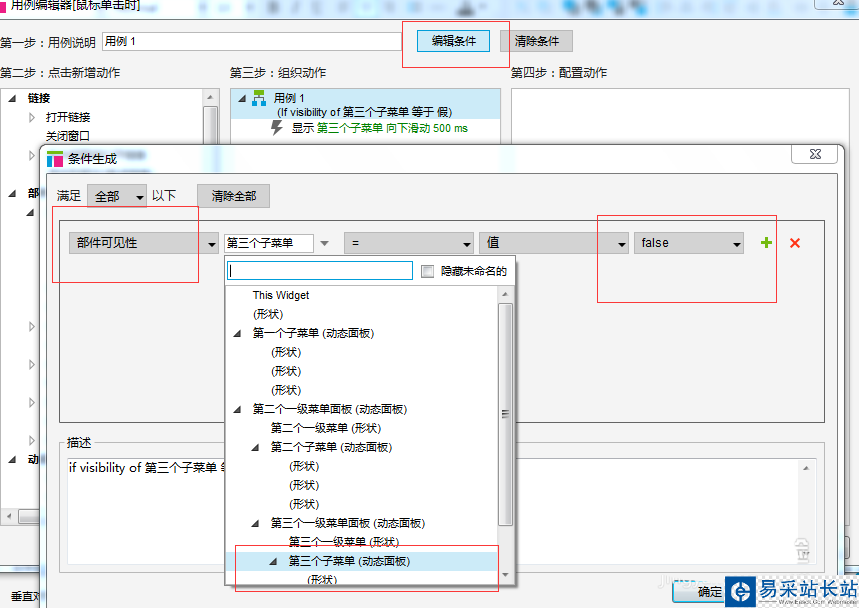

2、菜单的联动效果一般是通过点击来触发的,所以,此时对第三个一级菜单添加点击事件,此时需注意:因为点击时可能触发两个动作,所以点击事件需要添加条件进行判断,如:当子菜单面板是隐藏的时候,点击后可显示子菜单;当子菜单是显示的时候,点击后可隐藏子菜单。同时可在事件内加动态效果,如向下显示、向上隐藏,时间暂定500ms;

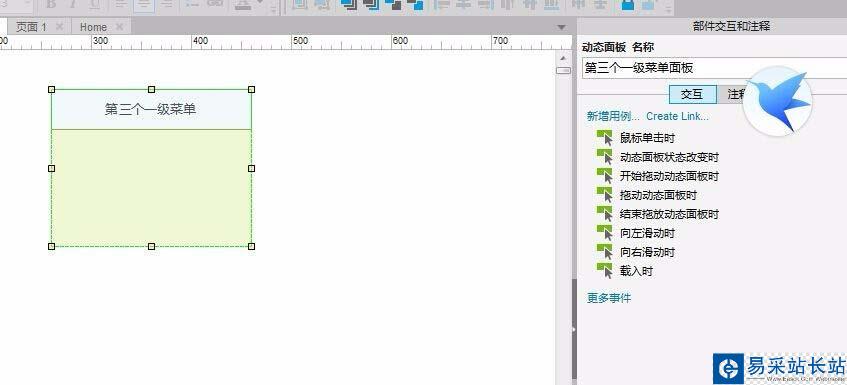

3、此时第最后一个一级菜单设置完成了,但因为前面的一级菜单需要通过点击,显示其下方的子菜单,同时使第三个一级菜单与其下属子菜单向下移动,所以,我们需要将第三个一级菜单与其子菜单视作一个整体,使他们一同移动,所以,此时需将其设置为一个动态面板;

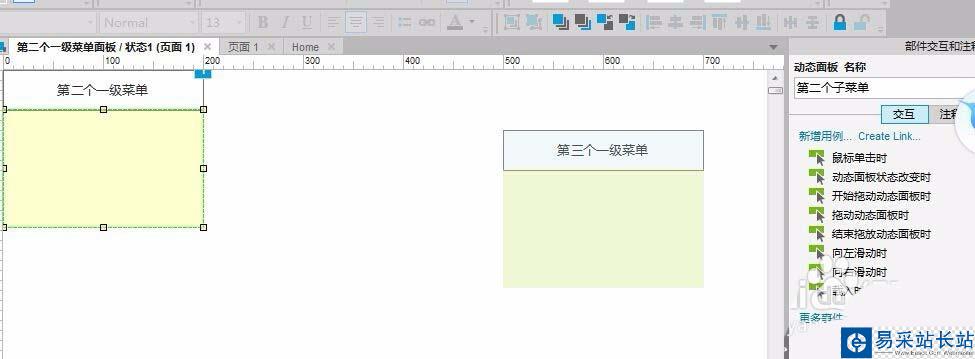

4、下面我们来做第二个一级菜单,同样的制作原理与步骤与第三个一级菜单与子菜单一致,但需要把刚刚做好的动态面板一并放置在同一页面,以便后续操作;

5、此时对第二个一级菜单做点击事件的添加:当子菜单面板是隐藏的时候,点击后可显示子菜单;当子菜单是显示的时候,点击后可隐藏子菜单。但与前一个一级菜单相比,需多加一个效果,即移动第三个一级菜单的动态面板,移动距离以子菜单的高度*子菜单数量,比如我例子中用的是三个高40的子菜单,则需分别对y坐标移动+/-120;

6、此时可以适当运行一下效果,验证做法是否有误,效果如图,效果正确后,将刚刚所做的所有内容全选,并设置成一个动态面板
