CAD的文字分为两种,一种是单行文字,一种是多行文字。单行文字就是每个文字对象只有一行,而且格式比较单一。多行文字对象则可以写多行,并且可以设置段落、
分栏等各种格式。
CAD的多行文字编辑器就像一个小的WORD软件,功能非常丰富,下面简单给大家介绍一下多行文字编辑器的基本操作和常用参数。
多行文字编辑器的界面不同版本不太一样,早期版本是一个对话框,在对话框中编辑完文字才能看到文字在图面上的效果,这种方式经常会因为无法预知在图面上的效果而需要反复编辑。
到了高版本,实现了在位编辑,文字编辑框变成了完全透明的效果,文字做到了所见即所得,以前的对话框演变成了工具栏和标尺,到了高版本,有了RIBBON界面后,文字编辑器被放到了顶部的面板中,图形窗口中只能看到标尺。
高版本功能更全,下面我们就用高版本给大家进行介绍。
创建多行文字的基本操作

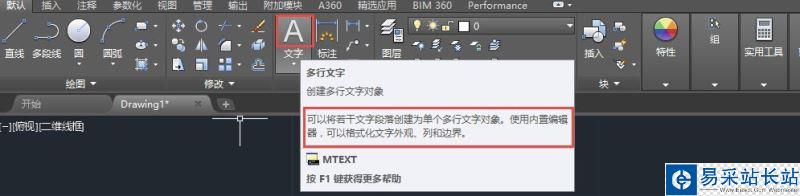

1、多行文字的命令是MTEXT,我们在菜单和工具栏中也能找到多行文字的命令或按钮,但通常我们都直接输入多行文字的快捷键T来书写文字。
2、输入T,回车,软件会提示确定多行文字的第一个角点,并同时显示一个样例文字,默认为abc,让我们可以看到当前文字样式的效果。

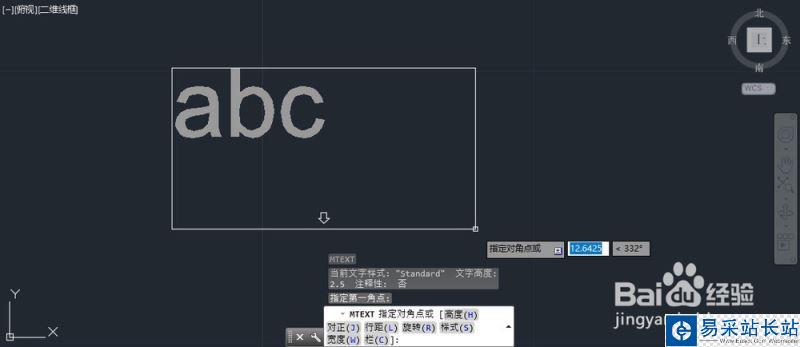

在图中单击一点确定多行文字的一个角点,因为文字通常是左对齐的,所以通常先定义左上角,然后向右下角拖动,确定多行文字的范围,如图所示。

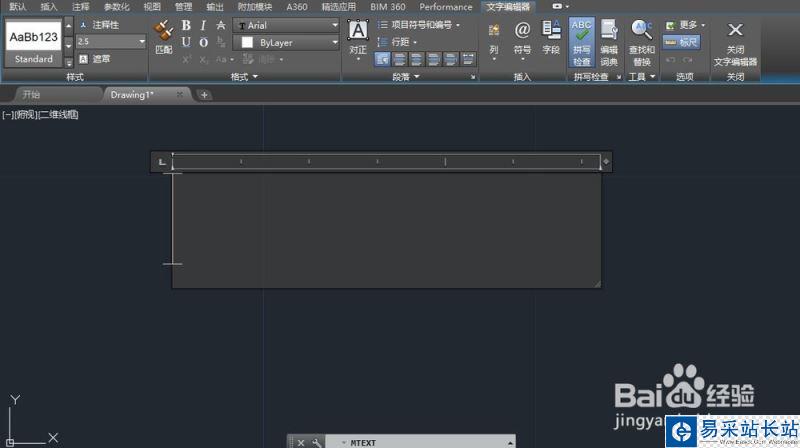

3、在图中单击确定多行文字的另一个对角点后,正式进入多行文字编辑器,会显示标尺及多行文字编辑器的各种工具,如图所示。

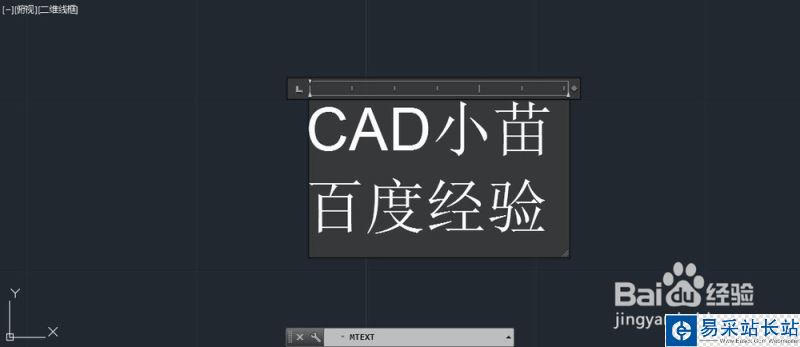

4、输入文字,直到文字自动换行,如图所示。

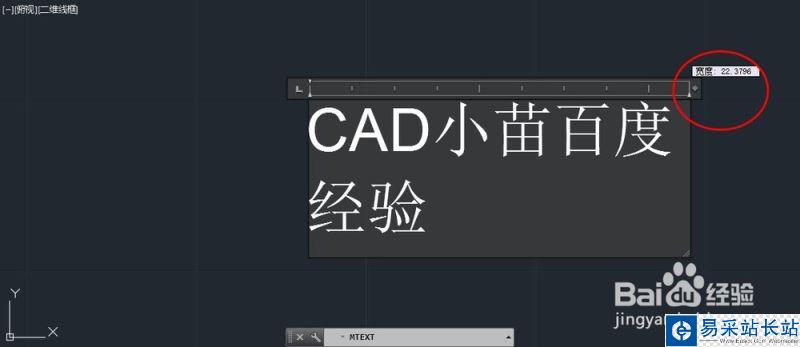

5、将光标停留在标尺的右侧的♦上,光标呈左右箭头状时向右侧或左侧拖动,观察文字的变化。

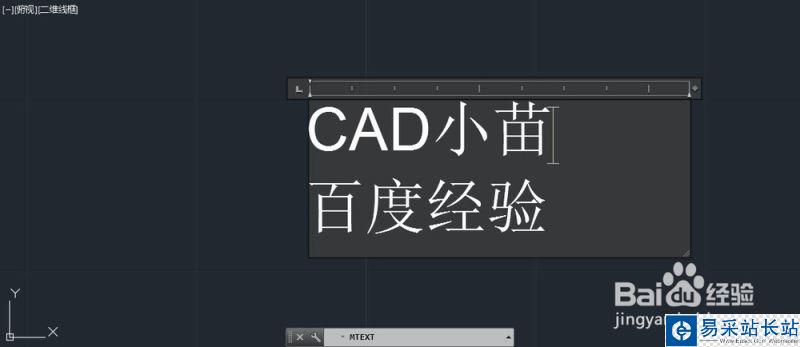

6、将光标移动到第一行中间位置并单击,回车,让后面的文字到下一行。

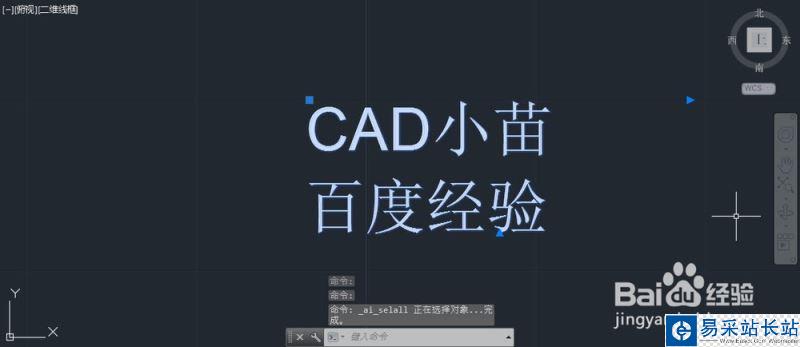

7、在多行文字外面单击,确定多行文字内容并退出多行文字编辑器,单击选中刚编写的多行文字,可以看到虽然在文字中间加了回车,但文字还是一个整体。
