AutoCAD实例中的点过滤功能讲述

今天小编给大家带来的是关于AutoCAD中的点过滤功能，点过滤功能可以根据你所设定的值，比如线形、颜色、图层、文字等条件值来选择你所需要的元素，从而批量的一次性选择出来。下面随小编一起来了解一下吧。

软件名称：Autocad2012(cad2012)简体中文特别版（64位）1.39G 附注册机序列号软件大小：1.53GB更新时间：2014-01-01

软件名称：AutoCAD 2015(cad2015) 64位 免费简体中文版(附安装方法)软件大小：1.62GB更新时间：2014-08-28

1、如何画一条垂直于屏幕的直线呢?

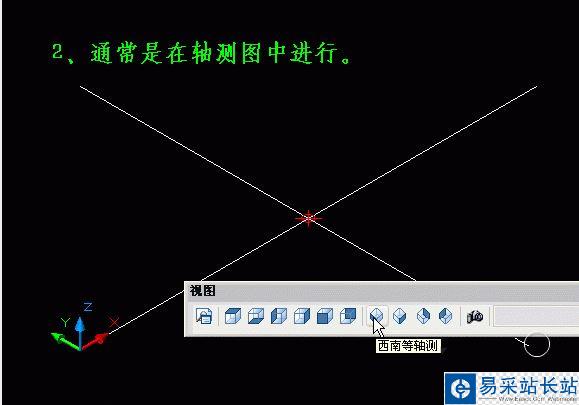

2、通常是在轴测图中进行。

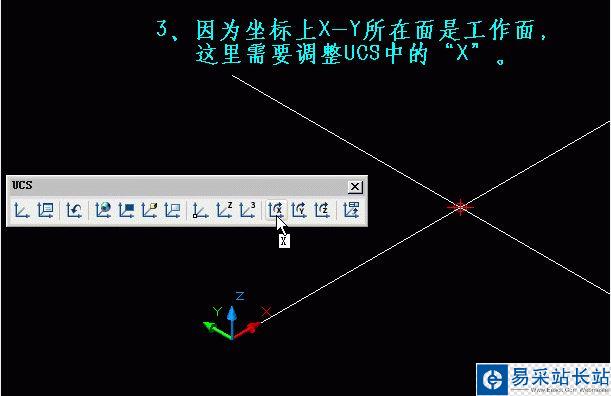

3、因为坐标上X-Y所在面是工作面，这里需要调整UCS中的“X”。

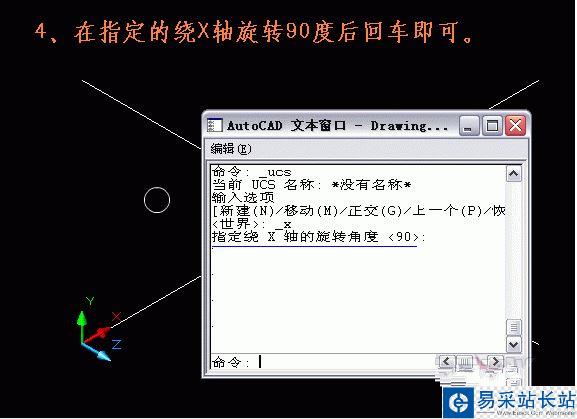

4、在指定的绕X轴旋转90度后回车即可。

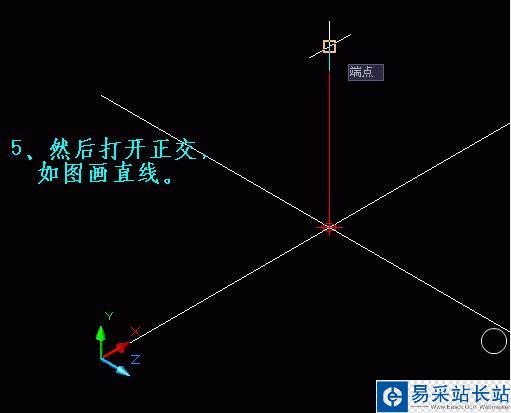

5、然后打开正交，如图画直线。

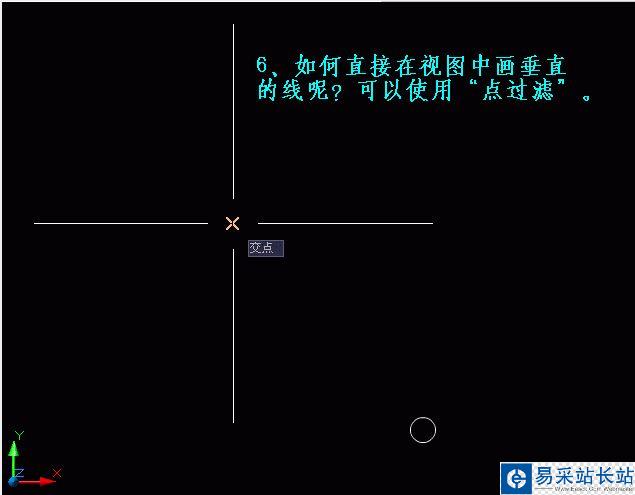

6、如何直接在视图中画垂直的线呢?可以使用“点过滤”。

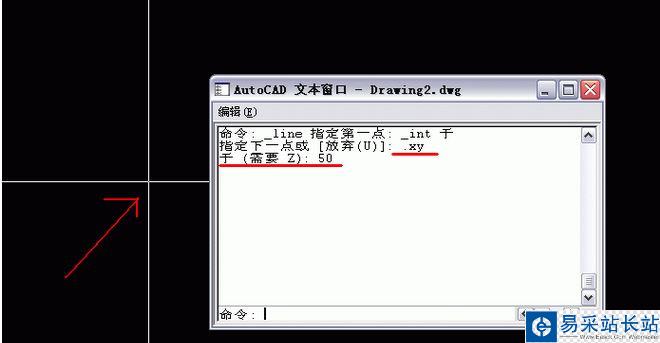

7、比如画这条直线，当画了第一点后，系统要求指定下一点时，就在命令行输入“XY”，注意XY之前有个小数点，然后捕捉图中十字交叉点，这时命令行提示“于(需要Z)”，这时在后面输入直线的长度。

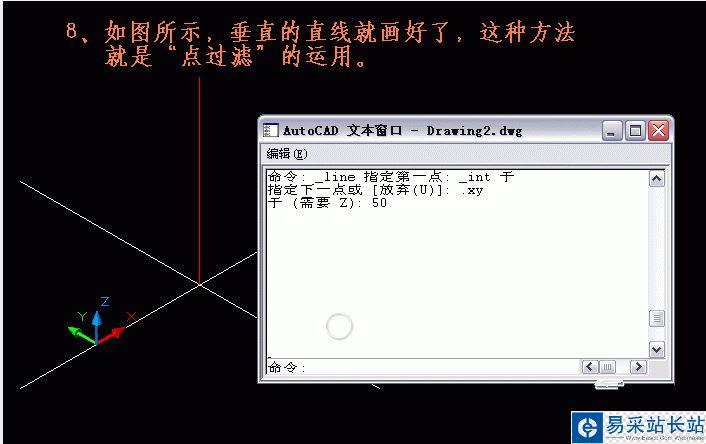

8、如图所示，垂直的直线就画好了，这种方法就是“点过滤”的运用。

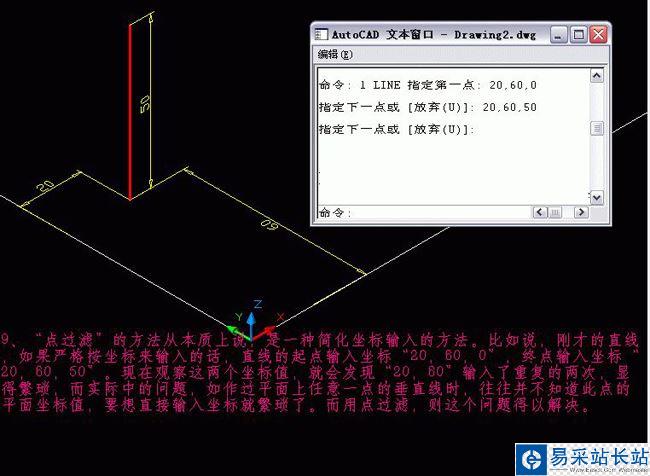

9、“点过滤”的方法从本质上说，是一种简化坐标输入的方法。比如说，刚才的直线，如果严格按坐标来输入的话，直线的起点输入坐标“20、60、0”输入了重复的两次，显得繁琐，而实际中的问题，如作过平面上任意一点的垂直线时，往往并不知道此点的平面坐标值，要想直接输入坐标就繁琐了。而用点过滤，则这个问题得以解决。

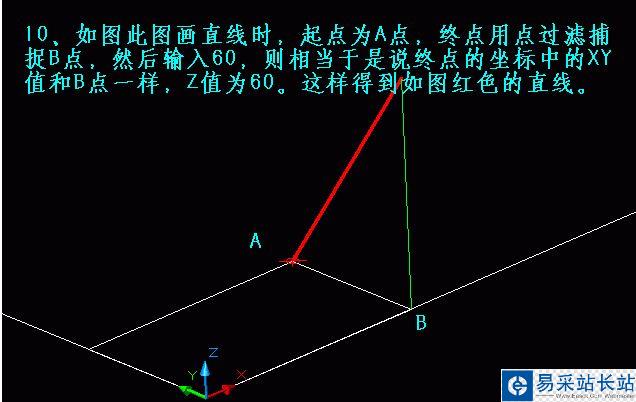

10、如图此图画直线时，起点为A点，终点用点过滤捕捉B点，然后输入60，则相当于是说终点的坐标中的XY值和B点一样，Z值为60。这样得到如图红色的直线。

11、点过滤的用途较多，再如比例，需要把图中的实体向上移动65个距离单位。
