SolidWorks中的阵列,使用最多的应该是圆周阵列和线性阵列,但是这两种阵列方式都有一定的局限性,即如果是不规则的阵列就无法使用这两种命令,那么如何在任意位置阵列呢?本文为你提供一种方式。

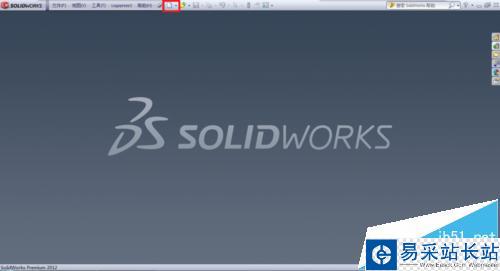

1、打开SolidWorks软件,并单击“新建”按钮。

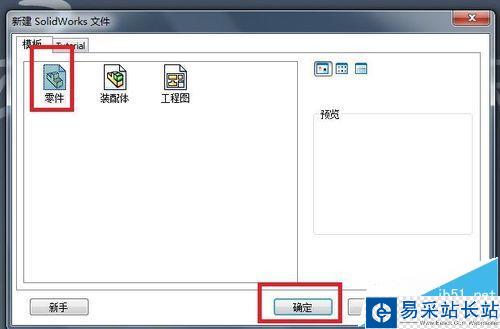

2、在“新建SolidWorks文件”对话框中,选择“零件”并单击“确定”按钮。

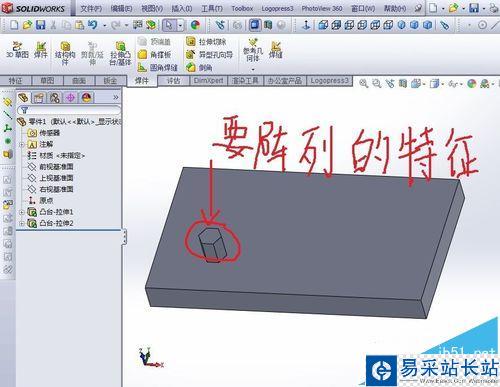

3、绘制任意一个特征作为基体,并绘制要阵列的特征。

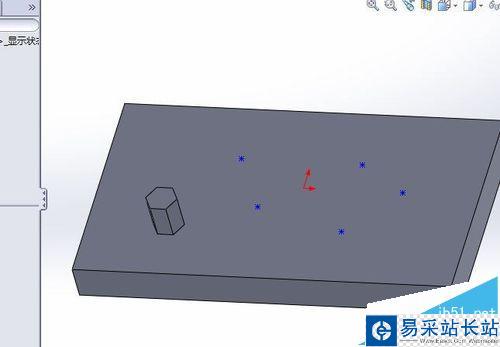

4、然后,在基体特征上,用点绘制出要阵列的位置,完成后退出草图。

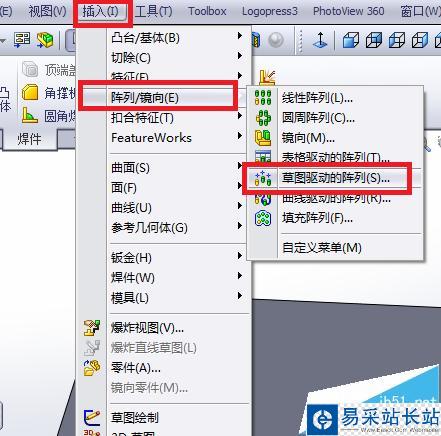

5、单击“插入”菜单中的“阵列/镜像”,在“阵列/镜像”子菜单中单击“草图驱动的阵列”。

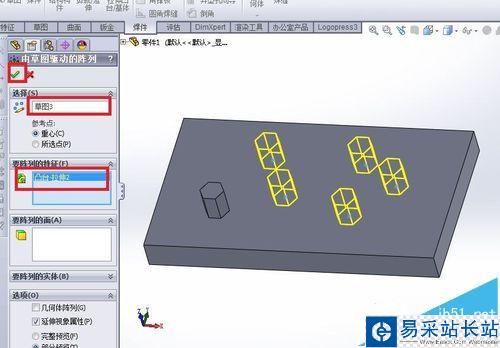

6、在“选择”中,单击刚才建好的草图,在“要阵列的特征”中,选择要阵列的特征,然后单击“对号”按钮。

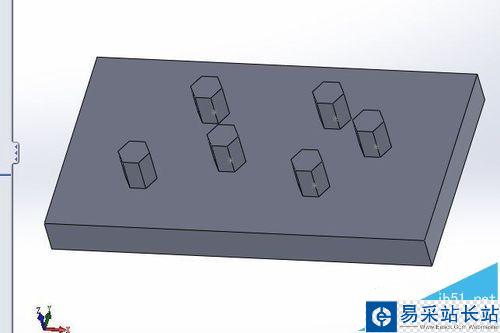

7、阵列完成。
