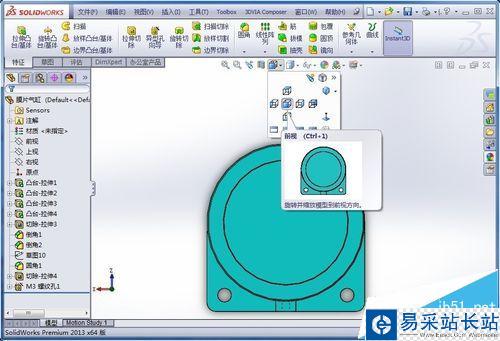

在用solidworks建模的过程中，合适的标准视图可以帮助我们在出工程图的过程中事半功倍，然而，有的时候软件默认的标准视图并不是理想中的视图，如下图所示，同样是前视图，图a和图b确完全不同，如何将前视图由图a变成图b呢？这里以解决这个问题为例，给大家介绍一下定制solidworks模型的标准视图的方法。

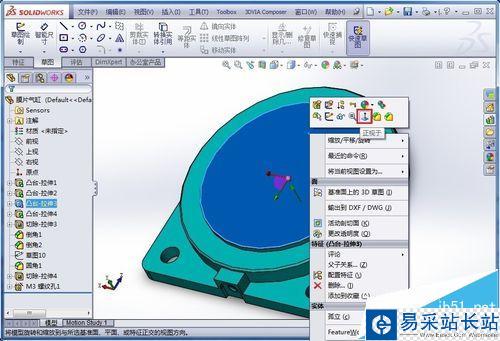

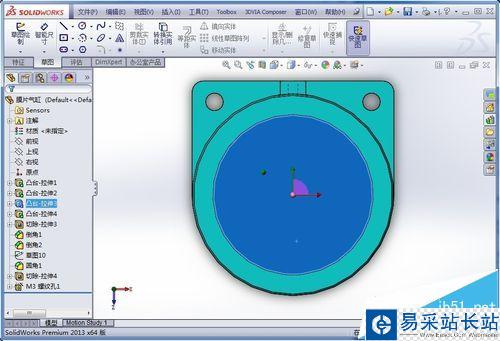

1、选中垂直于目标视图方向的一个面，右键单击，在弹出的页面选择“正视余”，如下图所示：

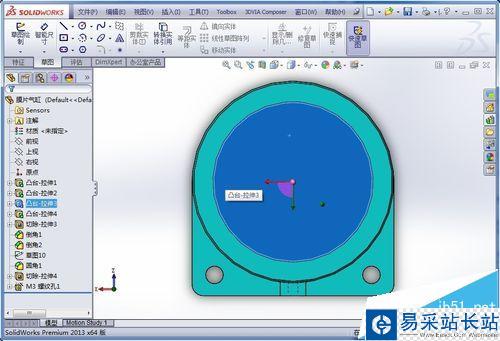

2、此时模型虽已摆正，然而其方位却和我们需要的图b相差180°，如下图所示：
3、按住键盘Shift键，用上、下、左、右四个键调节模型的方位至图b所示的位置，如下图所示：

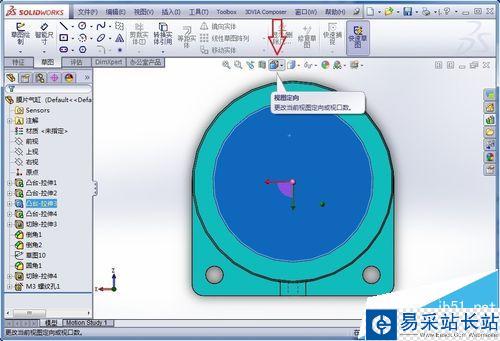

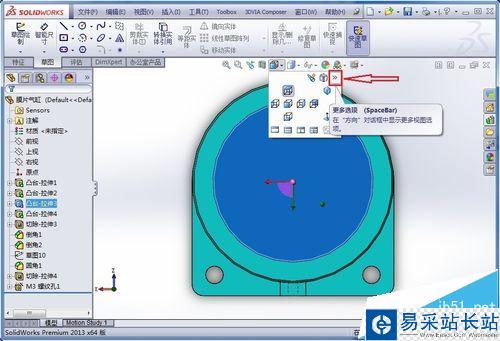

4、点击前导视图中的“视图定向”，在弹出的下拉菜单中点击“更多选项”，如下图所示：

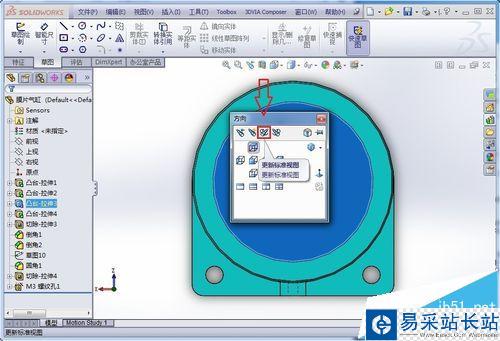

5、在弹出的“方向”对话框中点击“更新标准视图”，如下图所示：

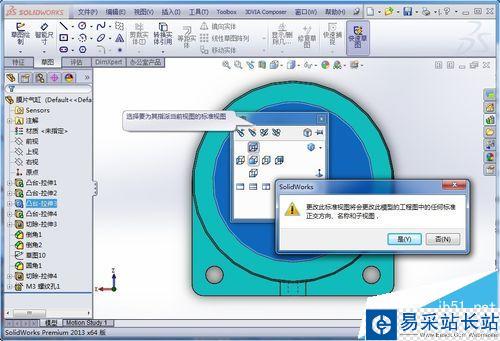

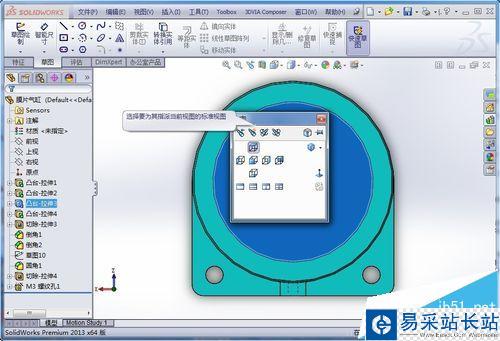

6、选择一个视图，如“前视图”，点击相关图标后就把前视图更新为当前模型视图了。更新前视图后，其相关的其他视图的相应得到更新，点击提示对话框中的“是”即可，如下图所示：
注意事项：
只要更新其中一个视图，与该视图相应的其他视图也同时得到更新，所以只需进行一次设置即可。
