solidworks怎么做曲面放样? su曲面放样教程

该经验为大家分享一篇solidworks的曲面放样怎么用的教程。

软件名称：SolidWorks 2012 SP5 中文 32/64位打包软件大小：11GB更新时间：2013-09-30

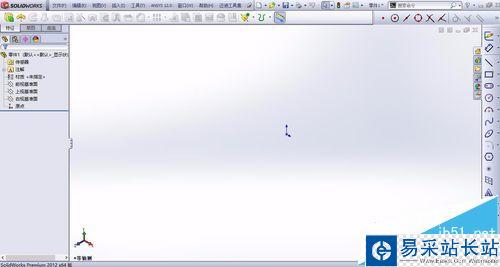

1、双击或者右键打开solidworks2012软件，该经验以2012版本为例，其他的版本都能使用该教程。

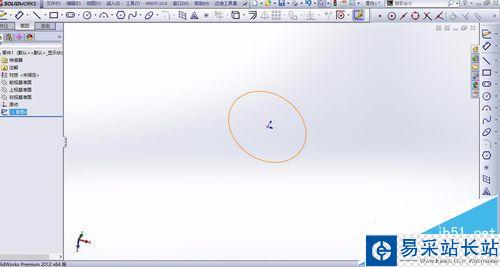

2、新建一个零件，以上视基准面为草图平面，绘制一个大小任意的圆形，点击确定退出草图。

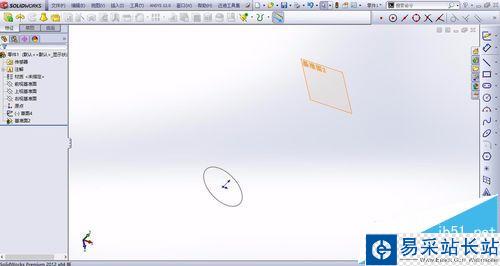

3、建立一个基准平面，点击基准面，以上视基准面为第一参考面，向上偏移任意长度距离，点击确定完成基准面建立。

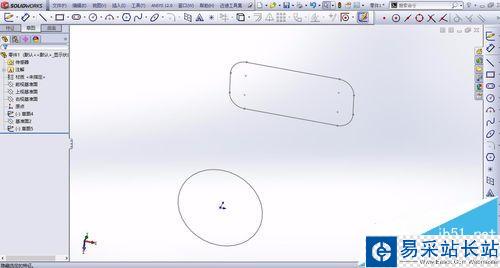

4、在该新建的基准面上绘制草图，绘制一个大小任意的圆角矩形，完成后退出草图。

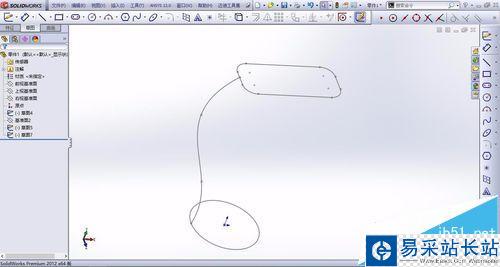

5、在前视基准面上绘制草图，绘制一条曲线，与上视基准面的草图和新建的基准面相连。

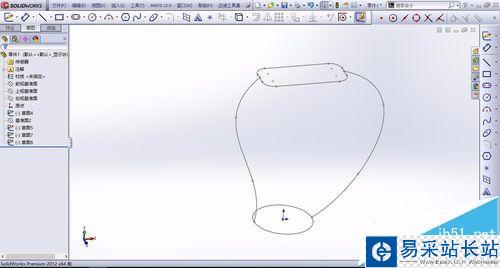

6、和步骤5一样，在前视基准面上绘制另外的草图，绘制一条曲线，与上视基准面的草图和新建的基准面相连，如下图所示。

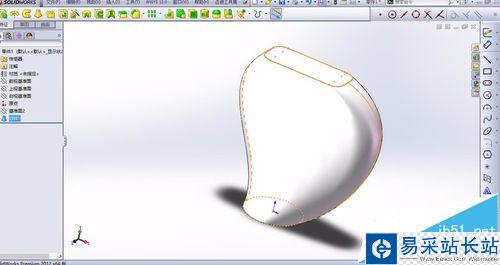

7、最后，点击曲面-放样，以前视基准面和新建的基准面为轮廓，引导线为曲线，点击确定完成。对曲面放样的应用。
