catia用户阵列怎么用? catia用户阵列的制作方法

大家绘制立体图经常回遇到一些相同的实体，但是举行阵列，或者圆形阵列无法满足，所以用户阵列就解决了这里的烦恼，下面通过一个实列说明。

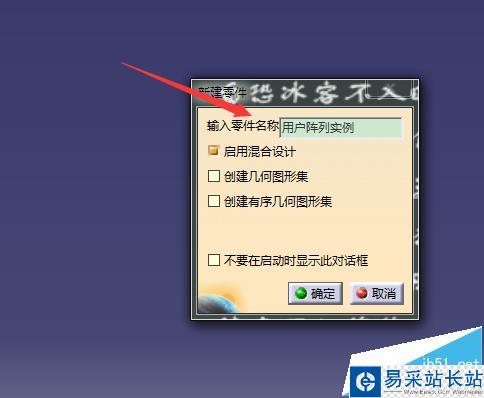

1、打开CATIA软件，新建一个PART文件，命名为用户阵列实例；

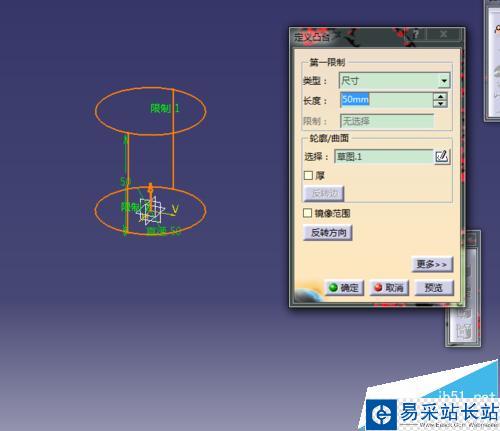

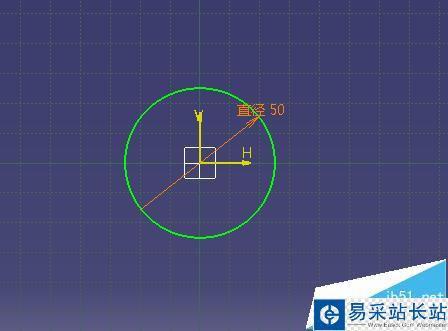

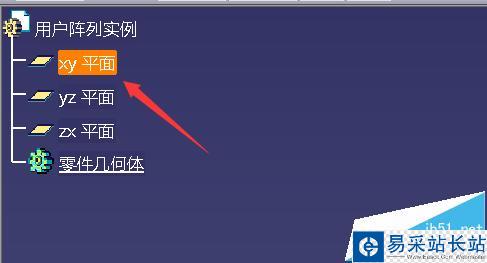

2、选择XY平面，进入草图，绘制一个直径50的圆，退出草图，拉伸；

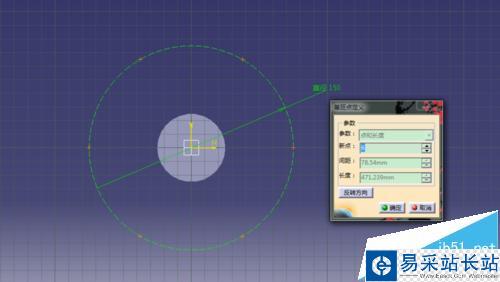

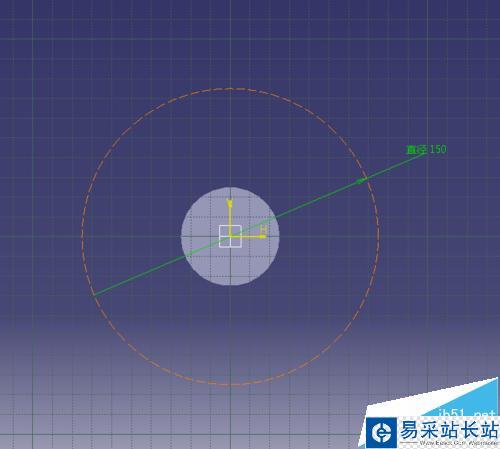

3、选择XY平面，进入草图，注意这里只需要绘制点，就是你要阵列的点，我们绘制圆上的六等分点，退出草图。

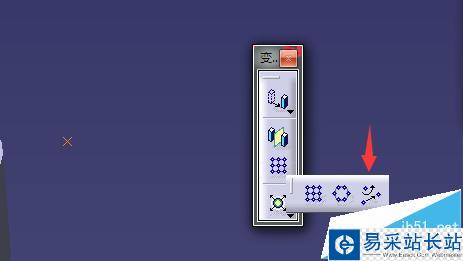

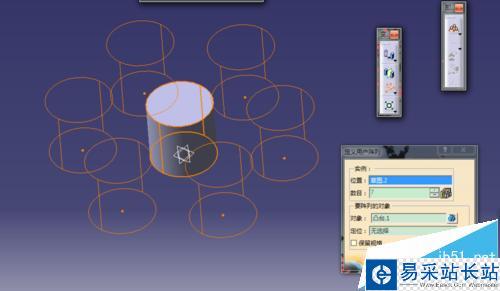

4、选择用户阵列；

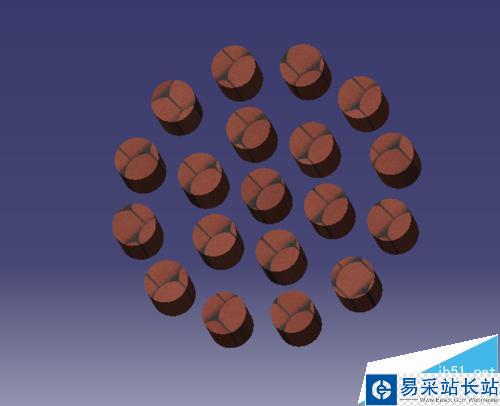

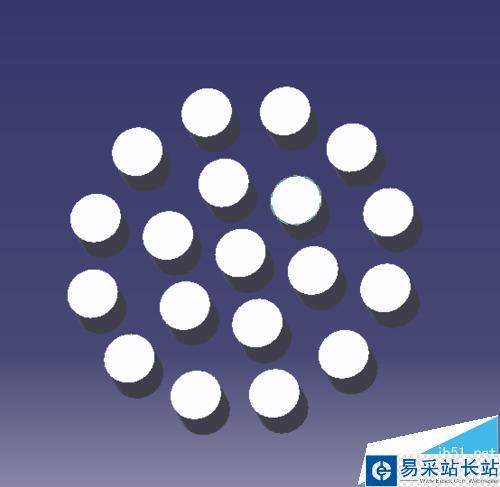

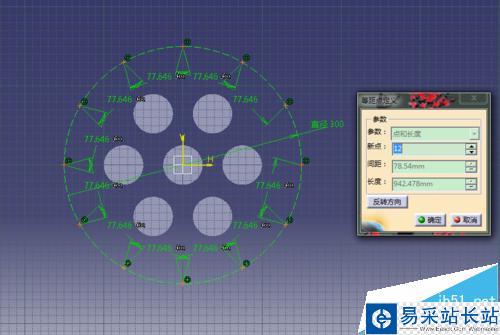

5、同理我们在绘制一个12等分点，然后选择用户阵列，得到图形；

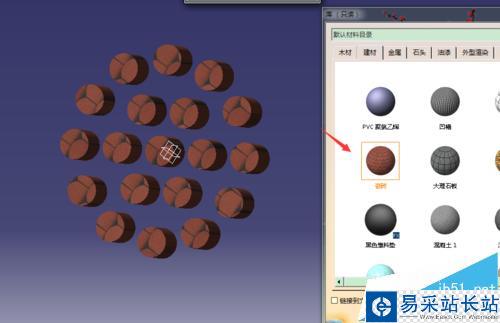

6、为其添加材质，完成绘制。

注意箭头：用户阵列的位置就是点的绘制。
