sketchup怎么绘制5号电池模型? sketchup电池建模的详细教程

如何使用sketchup简单电池建模。这里画标准的5号电池。没有倒角。

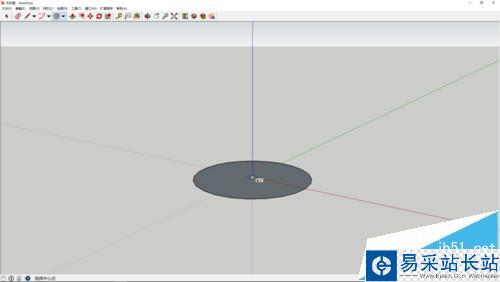

1、首先使用圆形工具绘制一个半径7.5mm的圆形平面。

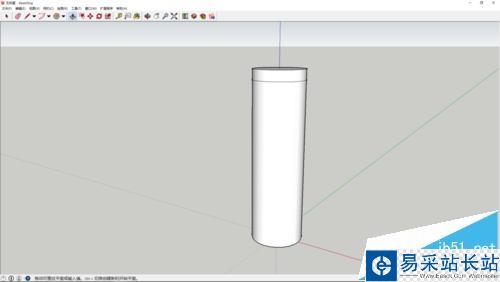

2、使用推拉工具拉出47mm高的高度，在按住ctrl键复制推拉出3mm的高度，这样才有一条线。

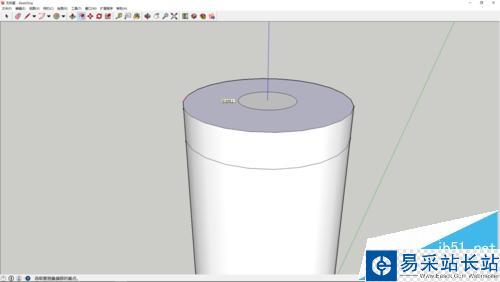

3、使用偏移工具偏移5mm。

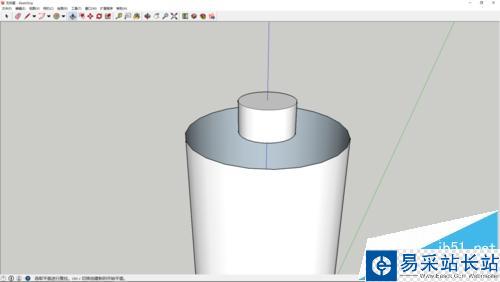

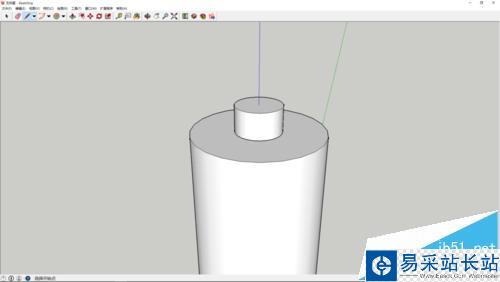

4、使用推拉工具，推拉出如图的图形，如果发现下边圆柱镂空了，就用画线工具补上线。

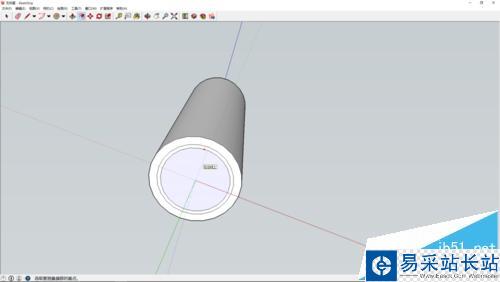

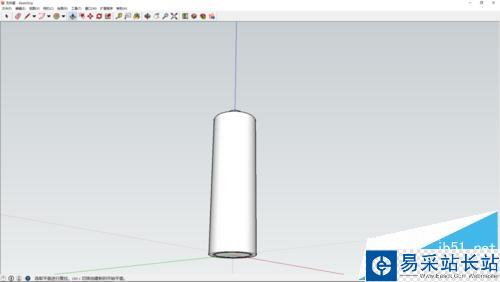

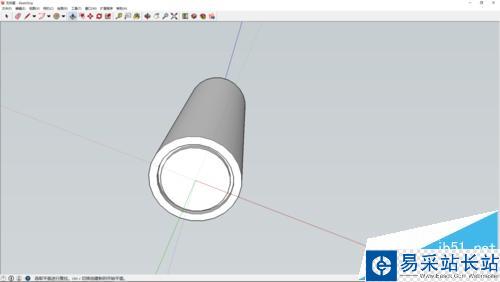

5、再在底边使用偏移工具偏移两遍1mm，推拉一下成为如图所示。完成。
