MAYA制作超逼真的中山舰模型

创作背景：

2011年10月10日是辛亥革命（资产阶级民主革命）百年纪念日，特此纪念革命的旗帜：青天白日。

【小资料】 中山舰原名“永丰舰”，为清宣统二年(1910年)，由清廷筹办海军事务大臣载洵和北洋海军统制萨镇冰等在日本订制。舰长62.1米宽8.9米，吃水深2.4米，排水量780吨，动力13.50匹，舰速13.5海里。武备为主副炮8门。1913年，永丰舰建成时，清王朝已被孙中山领导的辛亥革命所推翻。该舰开赴上海，由北洋政府海军部接收，编入海军第一舰队。1915－1916年，永丰舰参加了护国讨袁运动，随后又经历过“护法运动”、“东征平叛”、“孙中山蒙难”、“中山舰事件”等重大历史事件 。中山舰于1938年10月武汉保卫战斗中被日军击沉于今天的武汉市江夏区金口水域。这个小工程包含建模，贴图，绑定，动力学特效，粒子流体特效，灯光渲染，后期合成。

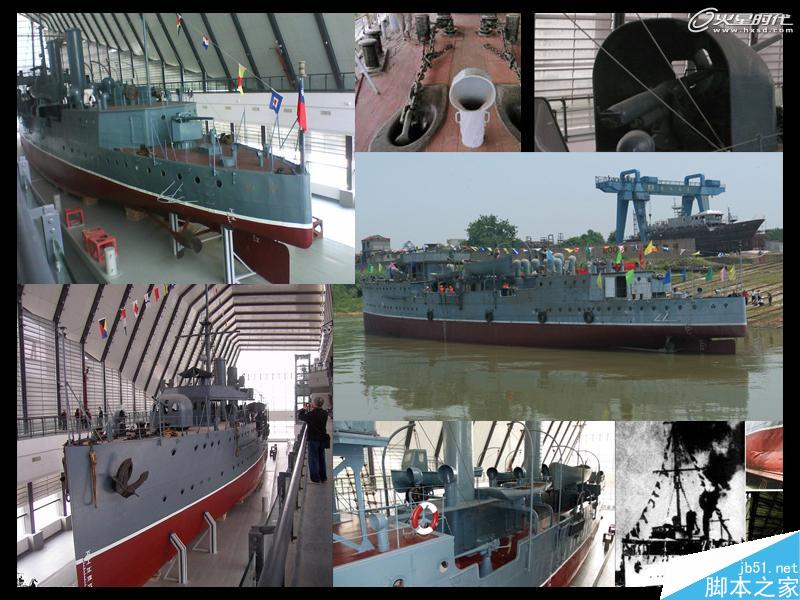

1.找参考资料。无论你是网上收集图片还是个人创意，建模前的设计稿是必要的。如果得不到完美角度的参考图片，那只能看个人的想象力和空间感了。

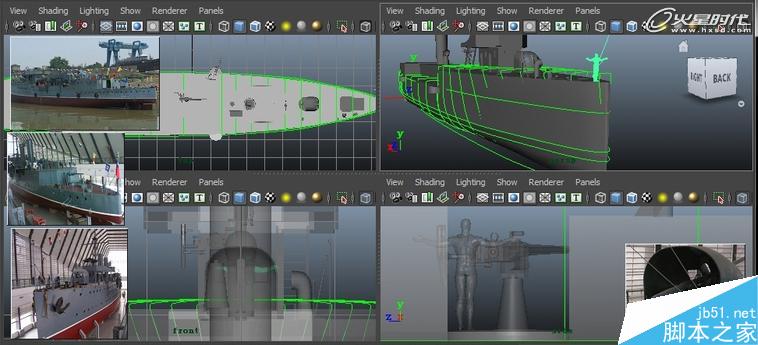

2建模初期。建模时不用急着马上建立各种多边形几何体，第一步应该是确定场景的比例关系，比如做的楼梯是否能让人踏上，板凳能否让人坐下。我发现很多新手在建模时，模型的比例往往偏小，这主要是受到三维软件中短焦距的透视图影响(默认仅为35，设置为50则较为接近人眼视觉)。为了准确的完成模型轮廓，我们应该准备一个代表标准高度的参考物，例如一个1.7米的人物（用方块也行）。每当制作一个新的高度，就应该将这个参考物拿来比较。这一步只需要建立一个大概的物体轮廓就行，重点是比例关系。

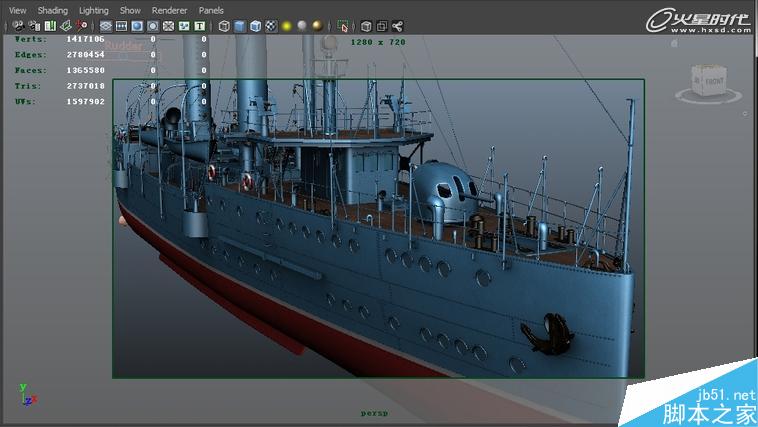

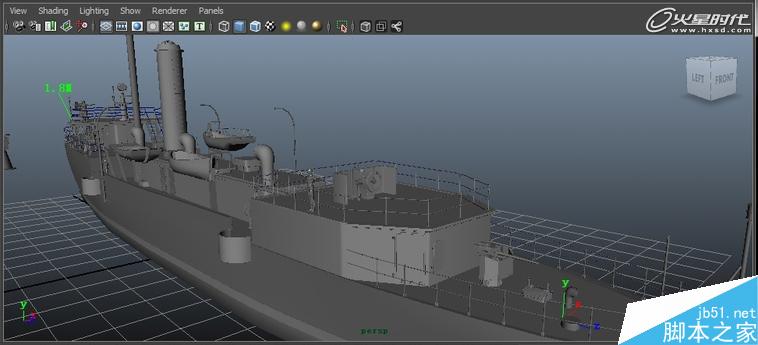

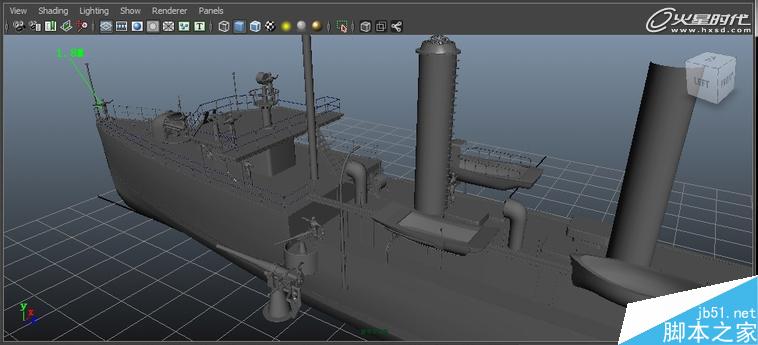

4.建模后期。确定模型在游戏或动画中的使用范围，然后对模型布线进行优化。我尽可能的将一个平面上的无关线条进行删除，虽然会出现四边以上的多边形，但只要不进行圆滑操作，对渲染结果并没什么影响，同时还方便展UV和画贴图时的操作。

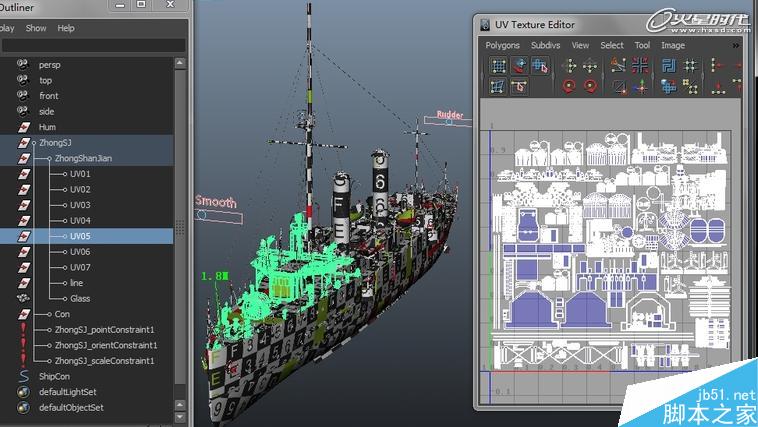

5.UV平展。多边形模型是以mesh网格的形式构建物体轮廓，而用于表现模型色彩的图片，是以投射的方式贴在模型表面上的。你可以理解为京剧脸谱或美容面膜这样的东西。因为目前还没“三维图片”这样的东西，二维贴图仍是绝大多数模型使用的着色方式（每个三维软件中有自己特殊的三维纹理，但与物体布线无关，调节也不够灵活，因此不在讨论范围内）。将mesh网格像鱼网一样剪断，然后铺展在一个平面上，这就是展UV所要做的。至于原理不用深究，我们只要知道，UV和模型点一样，同属于模型上的一个元素，所不同的是，UV点数量是大于等于模型点的。展UV的两个注意点：防止贴图拉伸和减少贴图接缝。如果是相同物件比较多，也可以考虑UV共用，但要注意不要在明显的地方露馅。

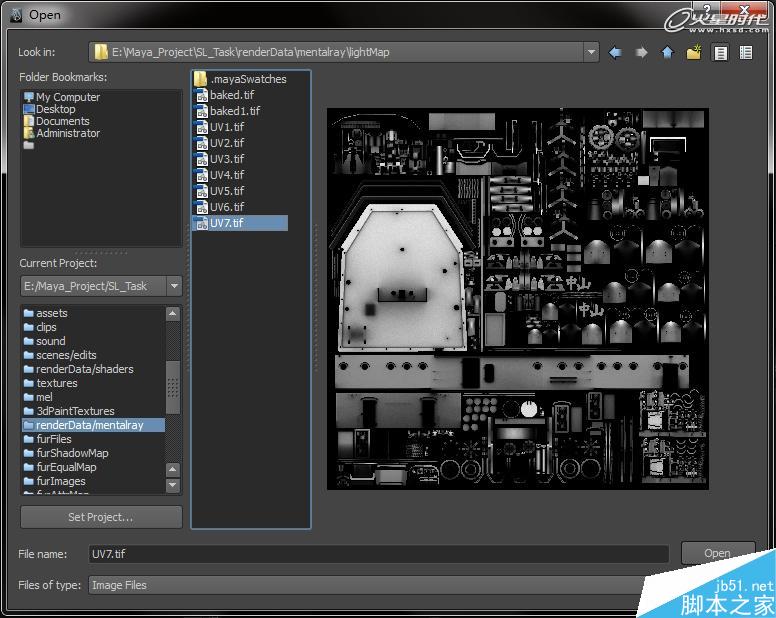

6.烘焙贴图。无论你手绘多么厉害，你会发现在一个怪异形状的UV布线图上绘制纹理，要比你在一个具有空间关系的线稿中上色难得多。如果你不会借助软件的光影烘焙，那你就没法和“效率”这个词挂钩。贴图烘焙，就是通过软件的灯光系统，将渲染的图片自动按模型UV绘制的过程。而烘焙贴图中，最有价值的就是OCC闭塞贴图。它通过计算临近物体的关系，形成一种像明暗素描那样的效果图，除了方便我们在UV图中看出凹凸关系，还可直接作为贴图的一部分，增加贴图的层次效果。在二维绘制出三维效果，然后再用到三维模型上，这样的效果绝对比纯色的贴图要抢眼。

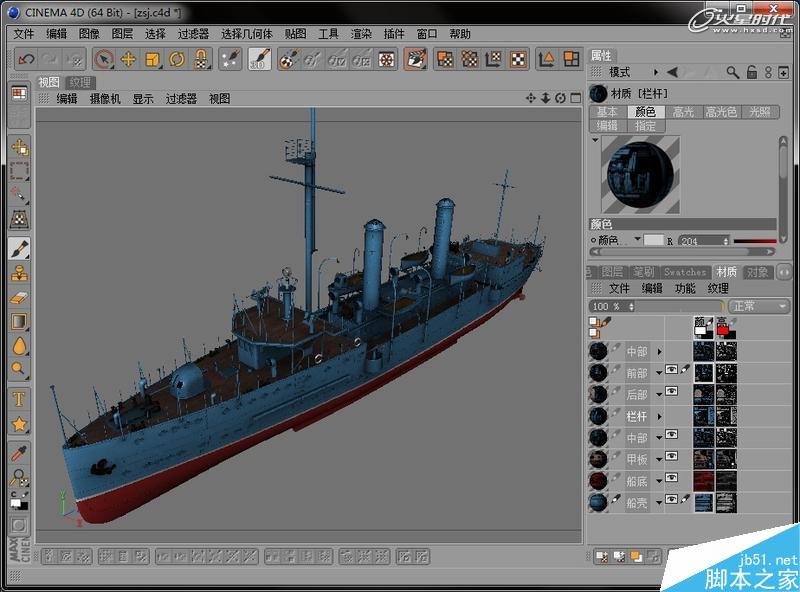

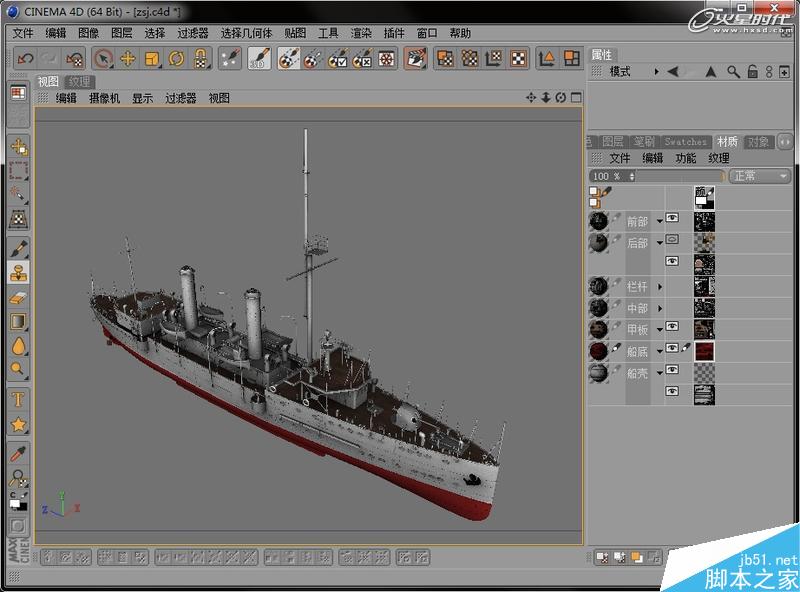

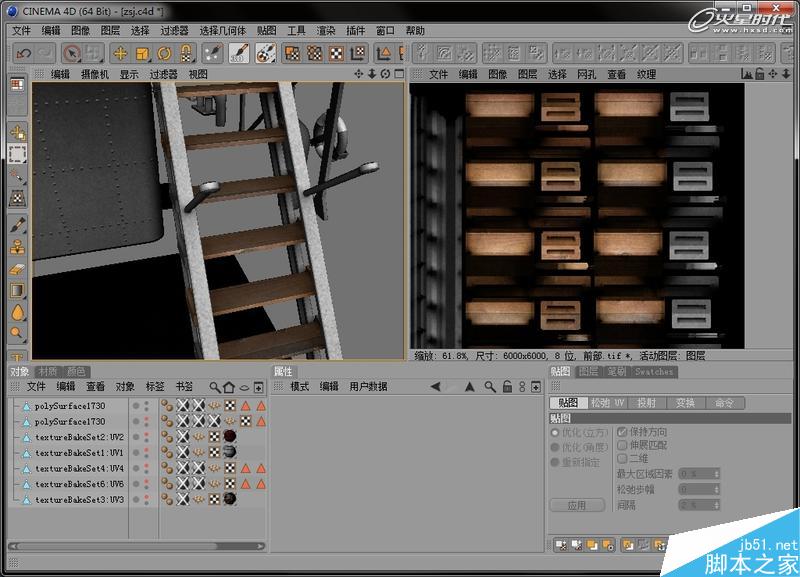

7.绘制贴图。photoshop是最常见的平面绘图软件，尽管它的笔刷功能没有painter那么好用，但它强于图片的处理，更适用于3D贴图绘制。虽然新的photoshop版本已经可以导入模型，但是效率显得较低，因此在进行整体纹理绘制时，我还是选用了C4D的bodypaint模块来完成（为了不混淆，以下我只说Bodypaint）。单就Bodypaint这一模块来说，它的操作和maya类似，管理图形则和photoshop相同，因此很容易掌握。Bodypaint的笔刷很丰富，足够各种纹理的需要，而我最看重的是它超快的贴图显示速度和对UV接缝的处理功能。此外，管理模型和图层上Bodypaint也是很灵活强大。

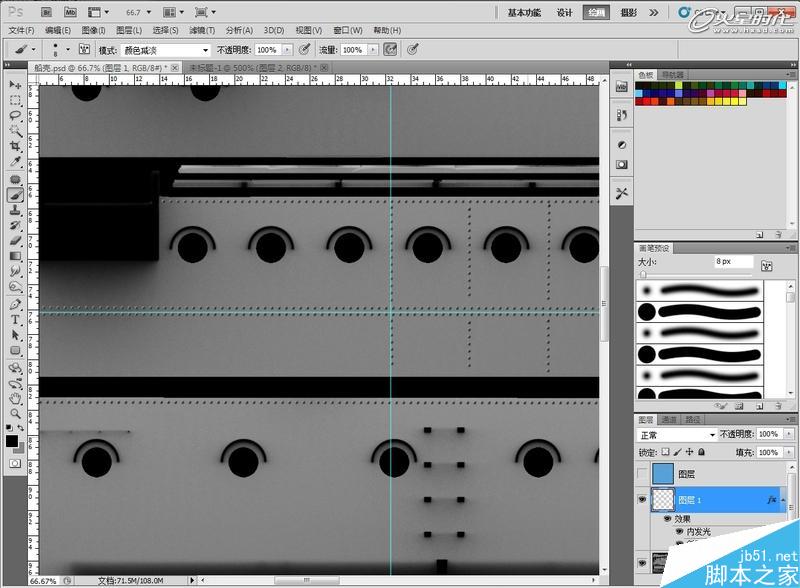

 像这种较为写实的模型，很难纯手工绘制复杂纹理的，因此现成的材质贴图是必要的，一般都会在此基础上进行细节刻画。比如残旧物体的转折处，往往都会有较为明显的磨损刮痕，我们可在铺上真实纹理的基础上绘制这些刮痕。最终使用photoshop对模型贴图进行局部调色。

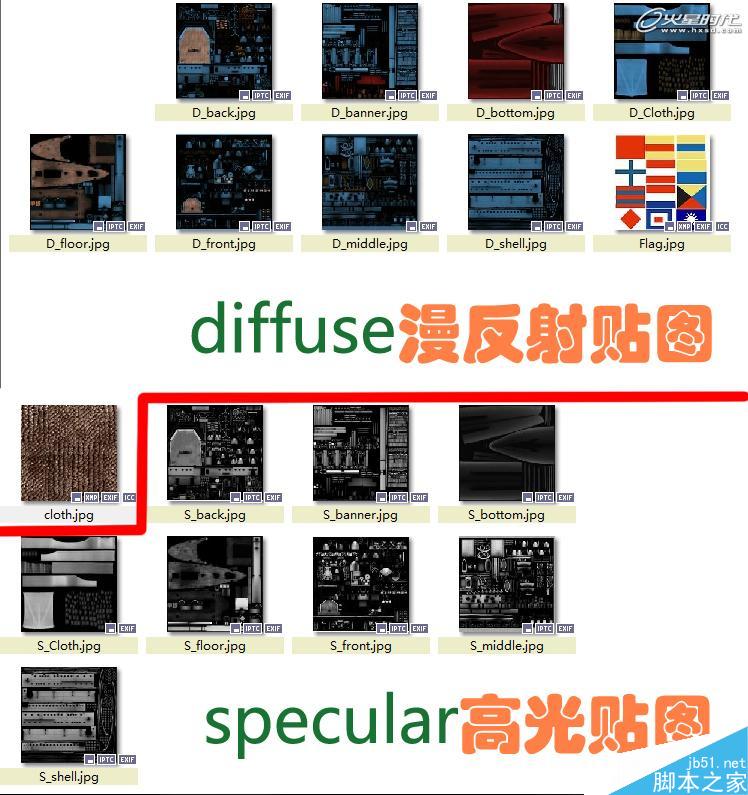

8.贴图分类。这方面就根据个人的需要了，当然还有引擎是否支持。除了基本的漫反射贴图，我们还可以绘制高光，法线，反射，辉光，透明等通道的贴图，他们的作用就是将漫反射的效果进行细化加强。例如高光贴图通常是通过灰度来控制高光点的衰减情况，可以将漫反射贴图去色后在此基础上修改明暗度。

9.保存格式。通常模型可保存为obj，3ds，fbx，尤其是obj和fbx，大多数三维软件都支持这两种格式。特别需要说明，maya中允许面中间有不连线的开口，但保存为obj之前一定要将线连上，否则模型将出错。

这是通过Vue在Maya中的接口插件进行的渲染测试。当然，也经过了后期的调色。

教程结束，以上就是MAYA制作超逼真的中山舰模型教程，你学会了吗？
