MAYA BlastCode Sweep制作墙体教程

这篇教程教武林网的朋友们用MAYA BlastCode Sweep制作墙体，教程难度中等，转发过来和武林网的朋友们一起学习。先来看看效果预览:

快速用制作玻璃破碎例子中的方法创建BLASTLAYER1，并设置LOCATOR爆炸点，创建碎片将BLASTLAYER1隐藏。（图01）

图01

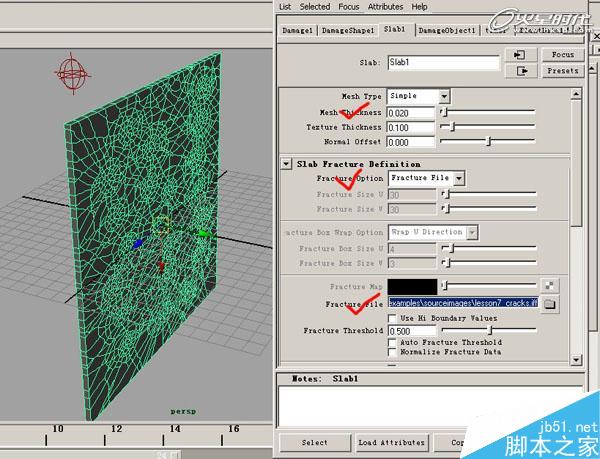

将外墙结构厚度设置为0.02，破碎方式指定为FILES模式。指定破碎贴图BlastCode1.5/examples/sourceimages/lesson7_cracks.iff。（图02）

图02

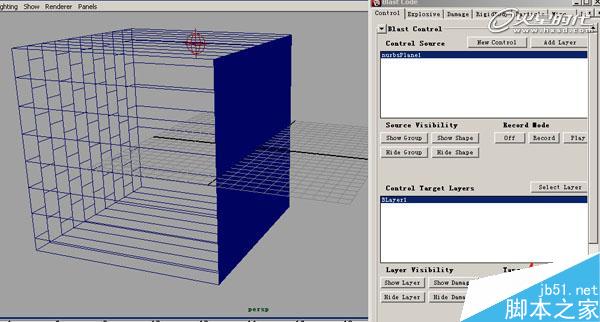

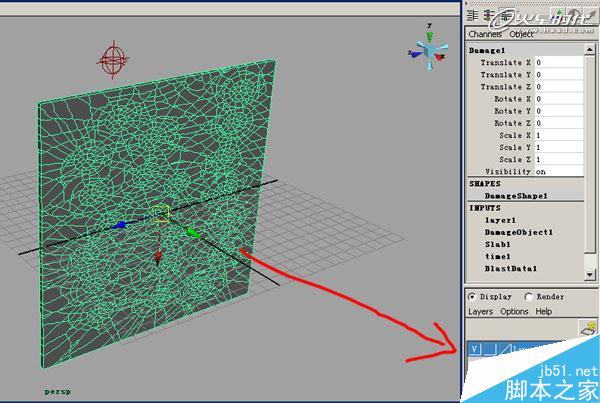

创建一个空层，将DAMAGE1层隐藏掉。（图03）

图03

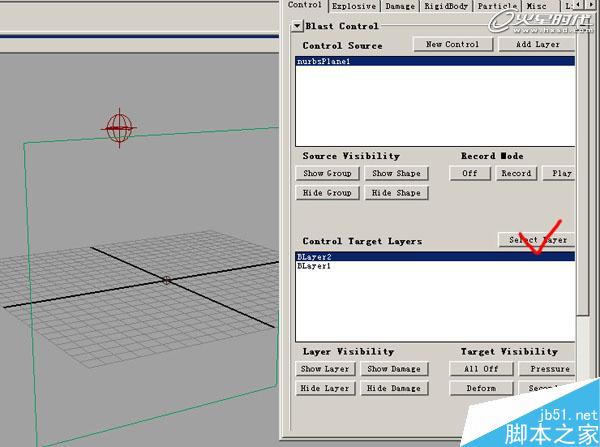

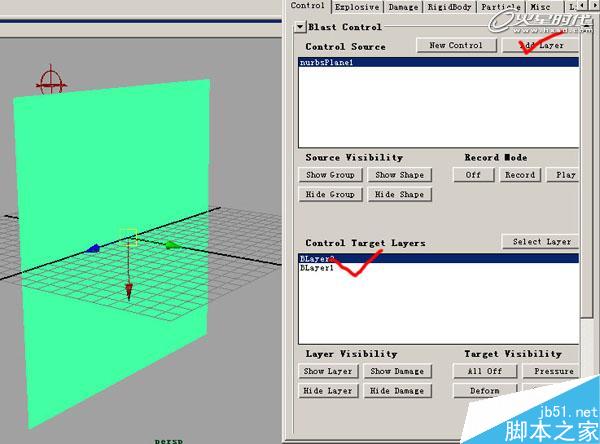

进入BLASTCODEWINDOW中，点击创建新的BLASTLAYER2。选择BLAYER2点击SELECT LAYER，使用MODIFY的MAKE LIVE工具。（图04、05）

图04

图05

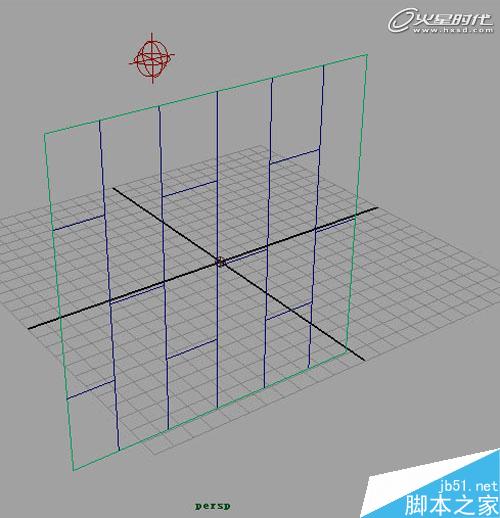

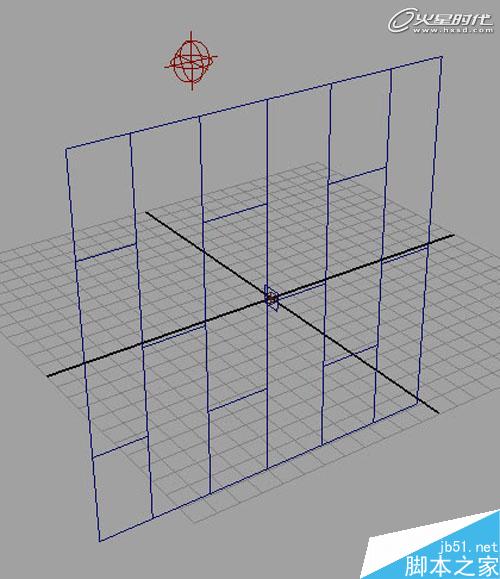

在BLASTLAYER2处于MAKE LIVE状态下，使用EP线工具在其表面创建框架结构的直线。（图06）

图06

将BLASTLAYER2进行MAKE NOT LIVE反激活。（图07）

图07

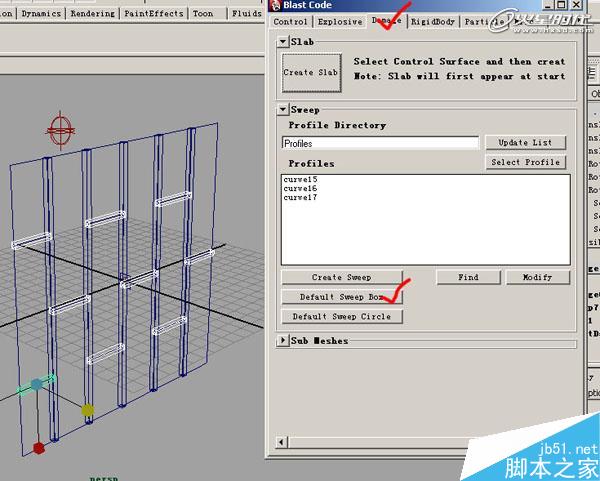

进入BLASTCODE WINDOW中的DAMAGE碎片面板，选中刚创建的线，使用CREAT SWEEP BOX功能制造放样BOX。并修改其各自的尺寸。（图08）

图08

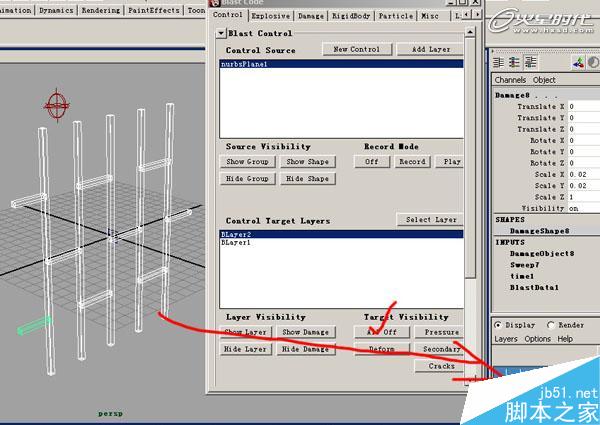

将BLASTLAYER2隐藏掉，并将DAMAGE破片层加入隐藏的层中。（图09）

图09

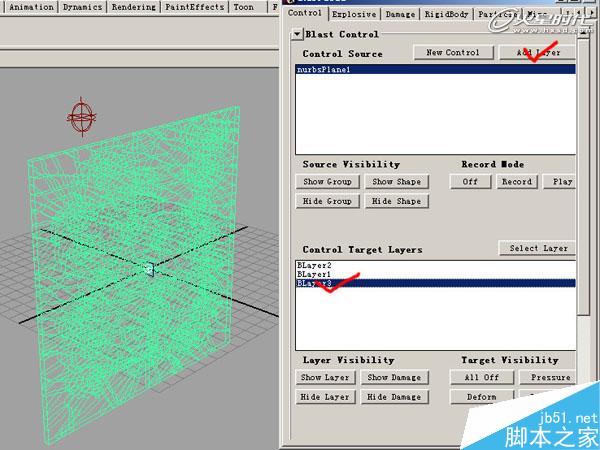

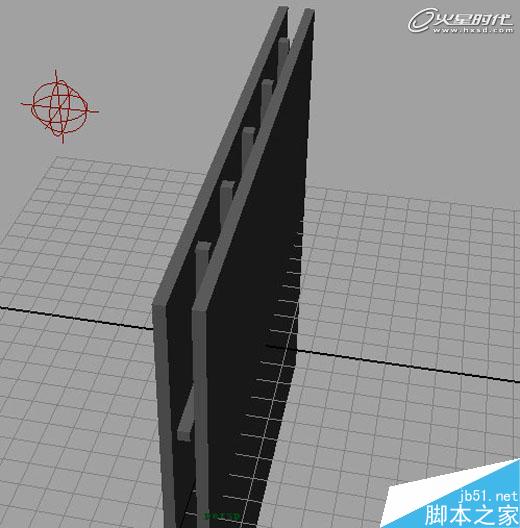

点击ADD LAYER创建BLASTLAYER3，给这个层创建SLAB，参数设置如同BLASTLAYER3的SLAB参数。将BLASTLAYER3隐藏，显示所有的DAMAGE层，将他们的位置设好。（图10、11）

图10

图11

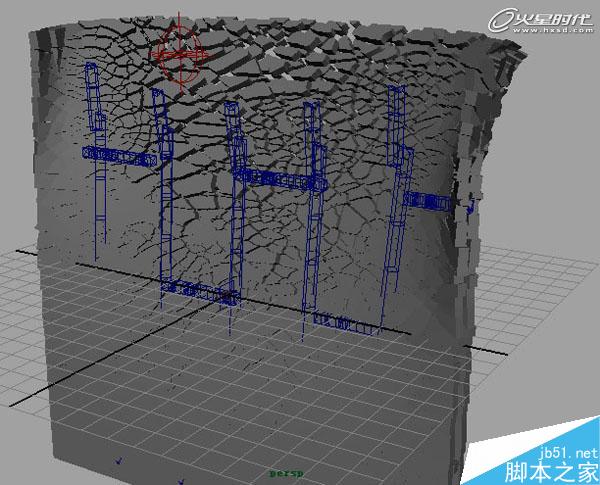

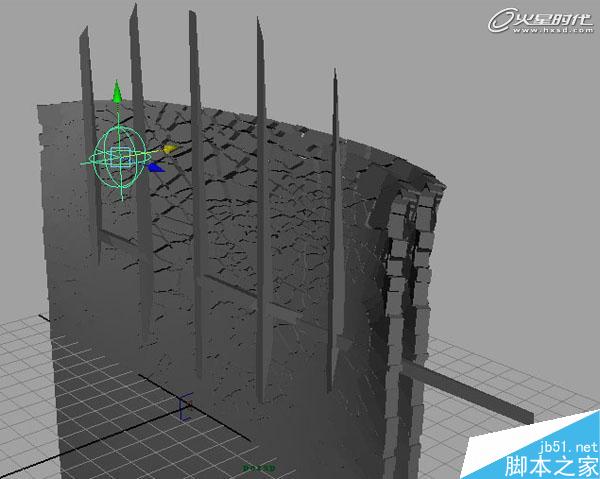

调整LOCATOR爆炸点的位置及参数，位置。播放发现SWEEP层出现严重变形，这是因为没有正确设置其变形扭曲参数。（图12）

图12

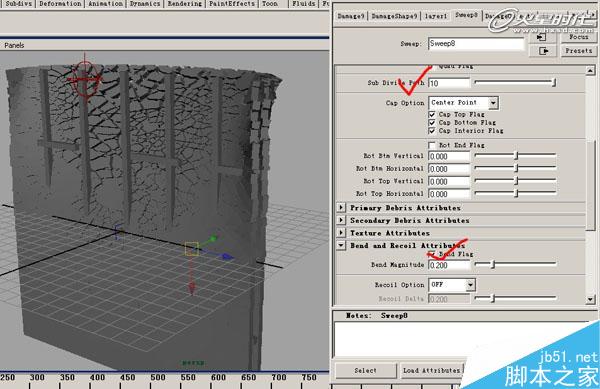

将所有SWEEP物体的细分数量级设置为10，并勾选BEND FLAG选项，设置所有SWEEP物体的1级碎片张力为0.005。（图13、14）

图13

图14

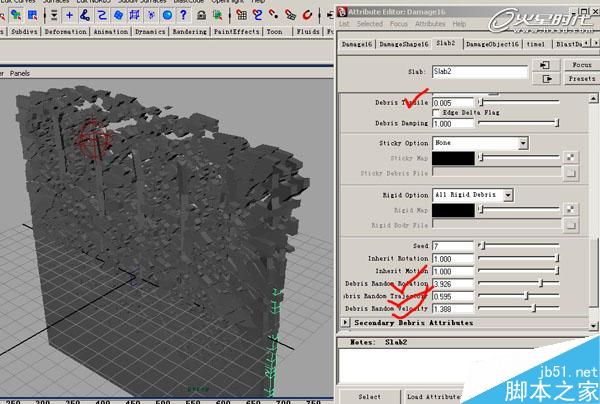

修改内墙与外墙的1级碎片张力和运动随机属性，播放一下看看。（图15）

图15

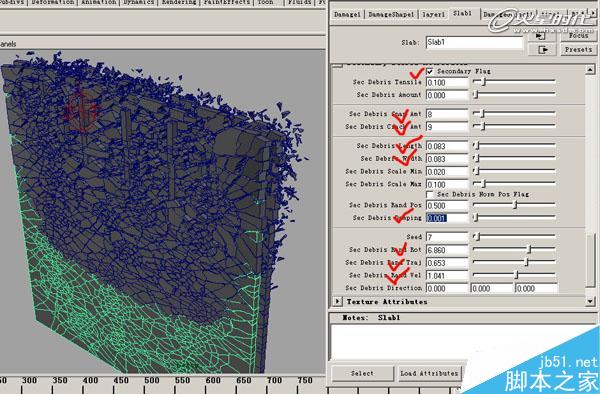

打开并且修改内外墙结构的2级碎片参数。（图16）

图16

赋予材质观看播放效果(注意保存，计算量大容易死机)。（图17）

图17

教程结束，以上就是MAYA BlastCode Sweep制作墙体教程，大家学会了吗？希望能对大家有所帮助！
