cad标高怎么标注? cad图纸标注标高符号的教程

CAD软件是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，小编正是要给哪些正在学习CAD的朋友们提供帮助，教教大家怎样用CAD标注标高符号。

1、首先，我们先单击“绘图”工具栏中的“直线”按钮，绘制出一个标高符号，就像一个横着放的旗帜。标高符号绘制完成，我们就要进行下一个步骤了。

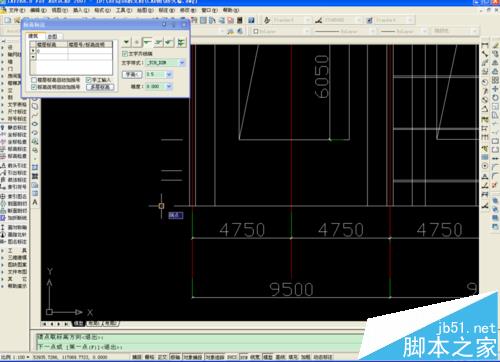

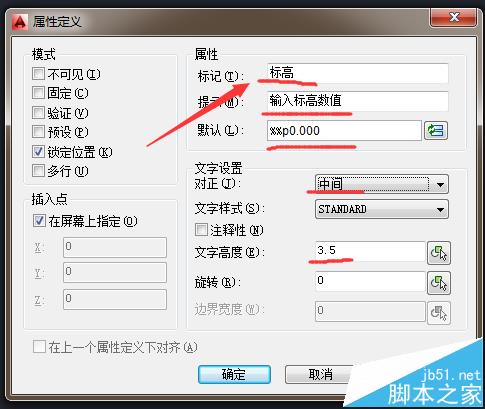

2、选择菜单栏中的“绘图”然后找到“块”然后，再点击“定义属性”的命令，系统打开“属性定义”对话框，进行属性设置，其中模式为“验证”，插入点为粗糙度符号水平线中点，然后确认的退出。

3、在命令行输入WBLOCK命令打开“写块”对话框，然后点击“拾取点”选择第一步中绘制的标高符号的尖点为基点，然后，单击“选择对象”，框选标高符号然后确认即可，然后再输入图块名称并指定路径，确认退出。

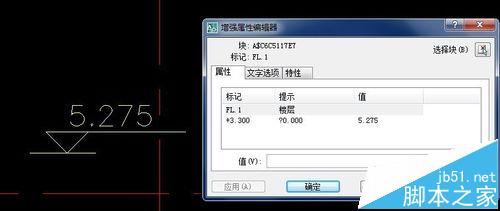

4、单击“绘图”工具栏中的“插入块”按钮，打开“插入”对话框，然后单击“浏览”按钮找到刚才保存的图块，在屏幕上指定插入点和旋转角度，将该块插入到图形中，这时，命令行会提示输入属性，并要求验证属性值，此时输入标高数值0.150，就完成了一个标高的标注。命令行提示如下：

命令：INSERT

指定插入点或（基点B/比例S/X/Y/Z/旋转R/

预览比例PS/PX/PY/PZ/预览旋转PR）：在对话框中指定相关参数。

输入属性值。

数值：0.150

验证属性值

数值<0.150>

5、最后一步，我们继续插入标高符号图块，并且输入不同的属性值作为标高数值，直到完成所有标高符号标注即可。
