cad倒角命令怎么用? cad倒角命令实例教程

cad二维制图软件使用起来非常方便，只要我们多进行练习命令的使用，就会越来越熟练。今天我给大家带来初学者的入门教程-如何使用倒角命令？

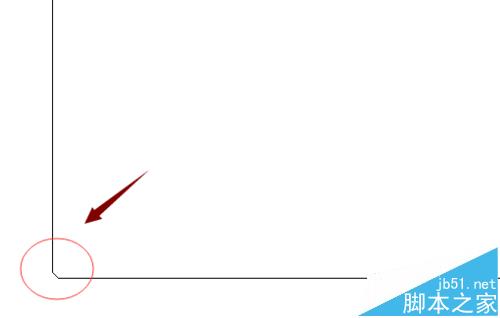

1、运行CAD二维制图软件，我们以对两直线相交处进行倒角为例进行倒角命令的讲解，倒角大小C2.

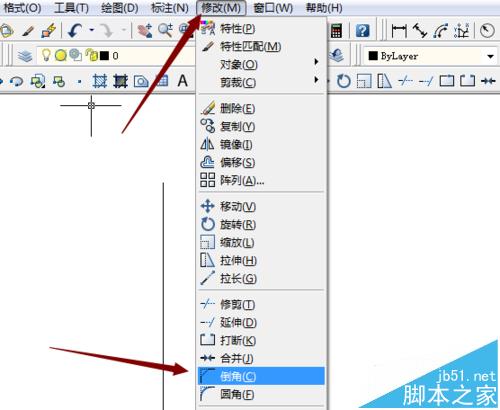

2、在cad操作页面的最上方的菜单栏里找到修改命令，点击修改命令，找到倒角命令。

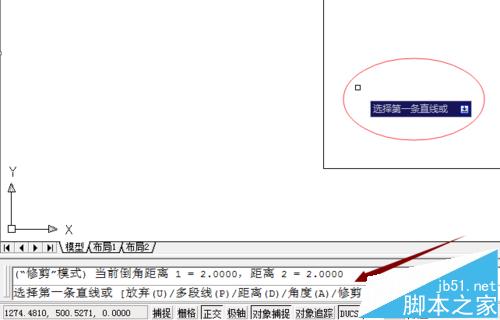

3、点击倒角命令弹出倒角命令对话框，首先看一下最下面的命令行，包含了“放弃”、“多段线”、“距离”等等方法进行倒角，作为初学者我们讲解距离倒角的方法。

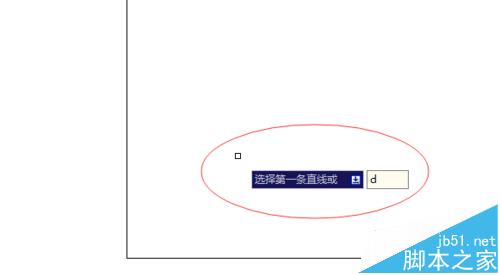

4、直接在键盘点检距离的快捷键“d”，然后回车，即弹出距离的输入对话框

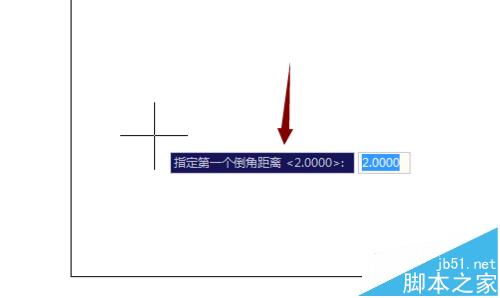

5、输入第一条直线、第二条直线需要倒角的距离，都输入2，输入好I第一条直线倒角距离点击回车，弹出输入第二条倒角距离的对话框，输入好第二条倒角距离点击回车，弹出需要进行倒角的直线选择对话框命令

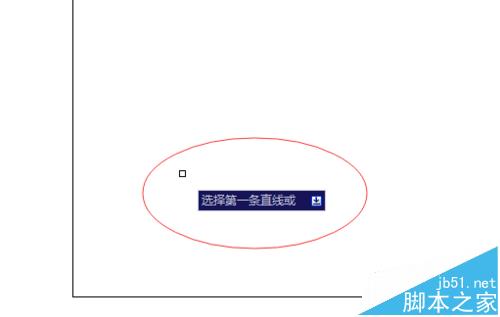

6、点击第一条直线，然后弹出选择第二条直线对话框，点击第二条直线即可完成相交直线的倒角

注意事项：

注意倒角命令的方法选择，即直接输入d，点击回车即可。
