cad怎么等分线段? CAD线段定距等分的教程

CAD自带的命令“me”能实现线段的定距等分操作，对于操作比较频繁的图形，可以快速的等分对象，在电气灯具布置中或者路标的设置中非常实用。

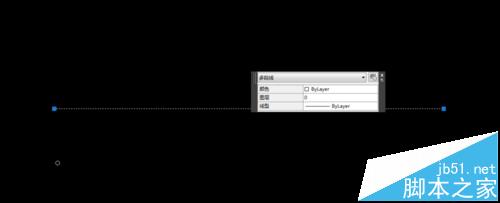

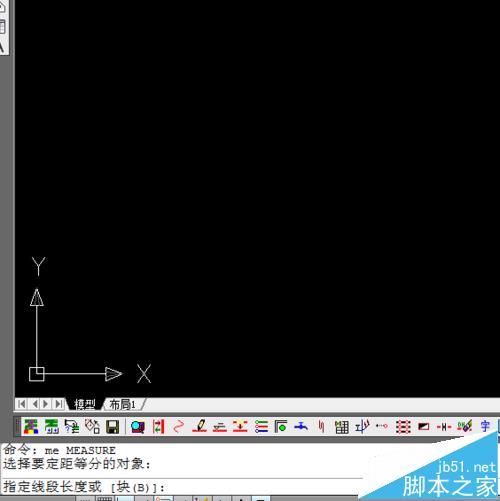

1、cad命令窗口中输入“ME”命令，提示选择需要等分的对象。

2、指定用于定距离等分的块，先输入“b”命令表示用块作为等分的对象。我们这里的块名字为“y”。

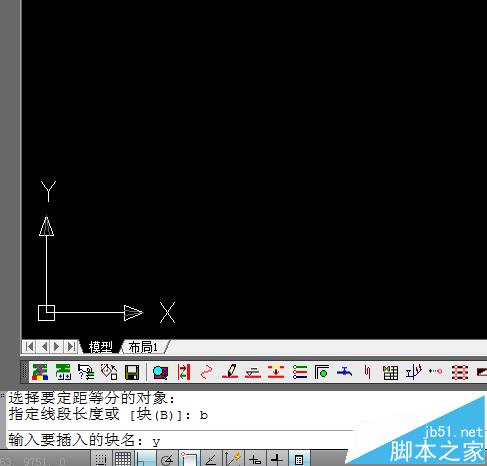

3、输入块的名字“y”。

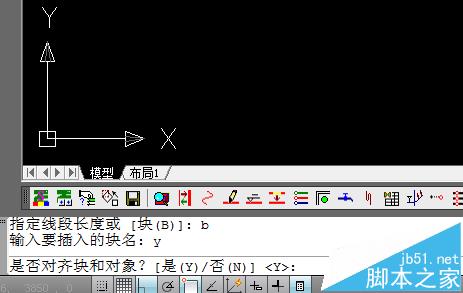

4、系统提示是否对齐，我们这里按系统默认的方式进行。

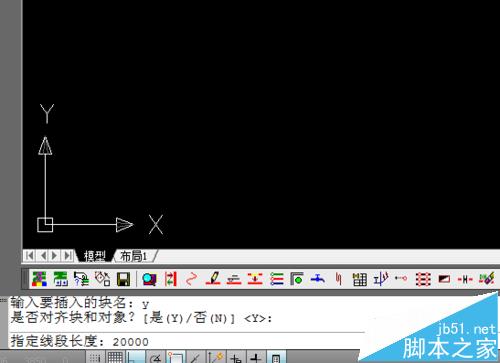

5、输入需要等分的长度，这里按20米等分，cad中输入20000.

6、操作完成之后的效果，可见对于比较长的线段通过定距等分可以方便的进行等分操作。

注意事项：

要输入自己建的块名才能进行等分操作，块名可以是中文，如果想方便操作可以将块名弄成英文名字方便输入。
