cad2008怎么绘制平面图?

cad 2008怎么画平面图,平面图是比较简单的操作，只要懂的一些快捷方式就可以画整套图来，如下图教您怎么画平面图。

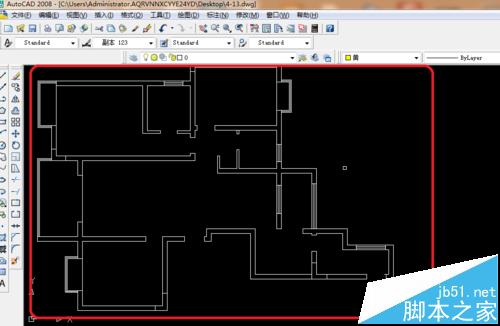

1、如下图所显示，这这一张图完成它，用直线、偏移、修剪工具来完成它。

2、在如下图是用CAD2008软件来画的，也可以用其它版本来进行画，都差不多的，这张图都有尺寸了，可以按照如下图进行来画完它到。

3、在选择窗，窗的颜色一般情况下是青色来显示，也可以用其它颜色。

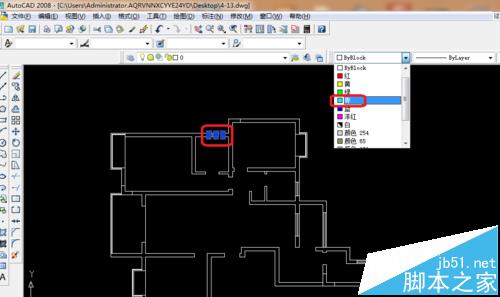

4、如下图把其它的窗都改为青色。

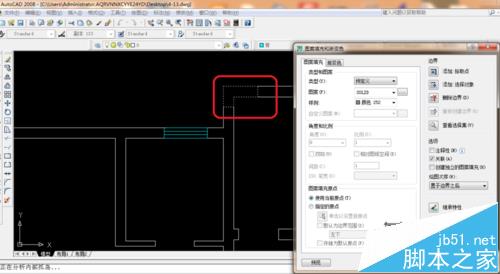

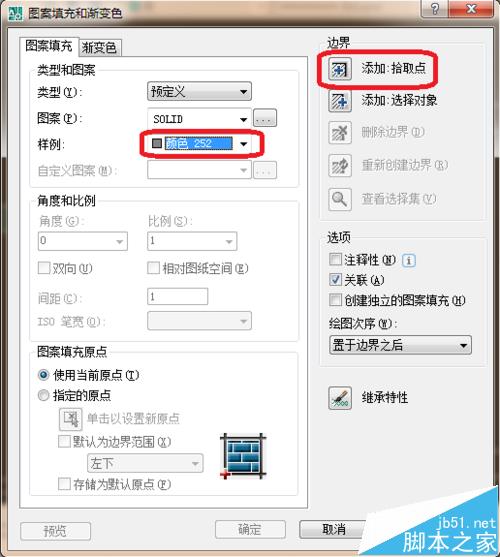

5、这里的快捷键是H空格键，就会出现如下图图案填充和渐变色，选择样例。

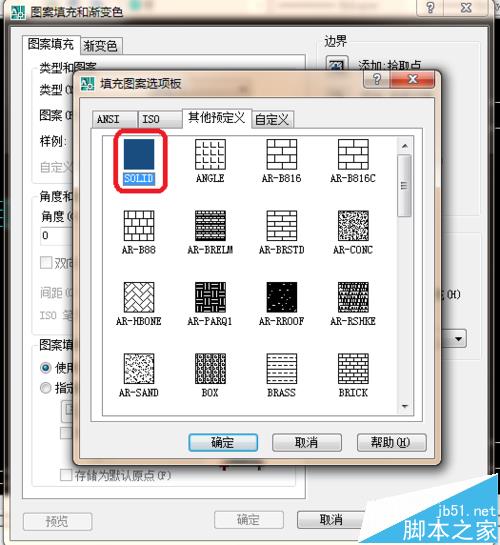

6、选择其它图案是solid这里是表显墙，这里要标志哪里是墙。

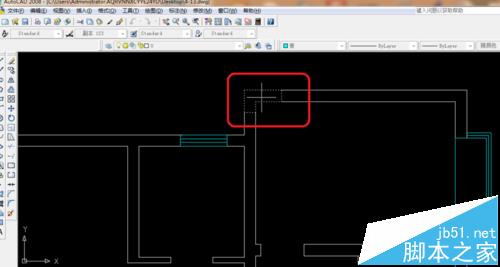

7、单击要拾取点。

8、选择如下图这方框里，这就是柱了，是承重墙，是不能打的。选择之后按空格键。

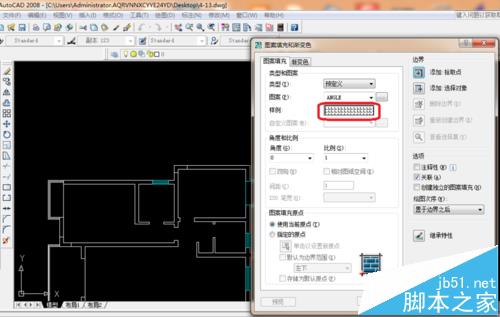

9、在跳到如下图，单击确定就可以了。

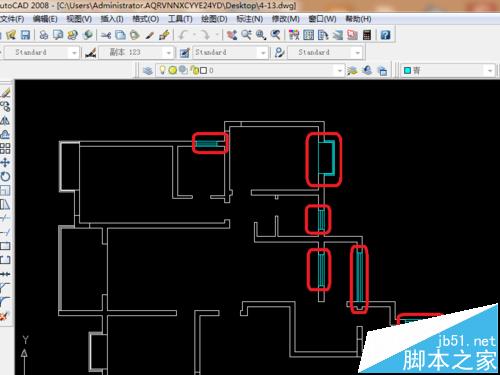

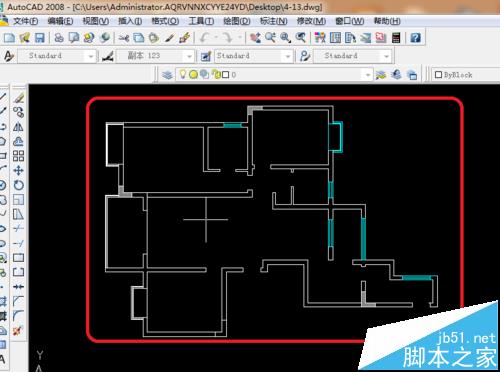

10、如下图就完成了窗和墙的表显，以后我们看CAD图的时候就知道哪里是窗哪里是承重墙。
