CAD怎么设置A3纸张的图形界限?

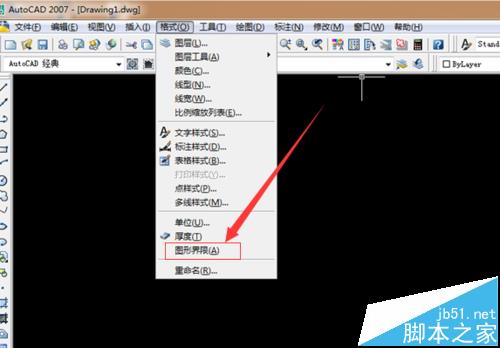

1、打开CAD软件进入绘图页面后，我们在下面命令栏里输入英文limits后按回车键或者点击上面的工具栏格式→图形界限，如图：

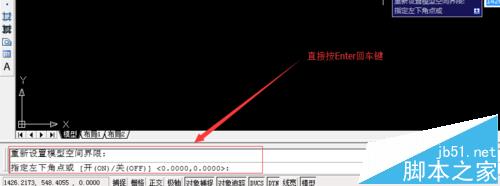

2、这时命令栏里会出现重新设置模型空间界限的说明，在下面的原坐标为（0.000,0.000）。看到这里我们直接按回车键就好。

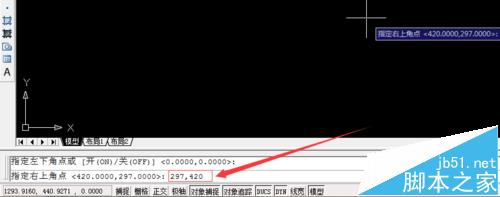

3、按了回车键后，这时命令栏里出现指定左下角点（0.000,0.000），指定右上角点（420.0000,297.0000）。小编我打算设置成A3纸的大小，就在命令栏里输入（297,420）数字。如图：

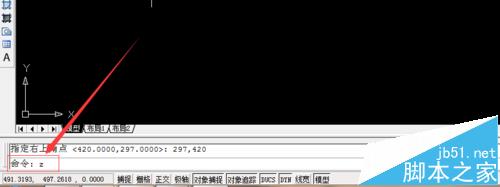

4、输入A3纸的尺寸（297,420）数字后，我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。如图：

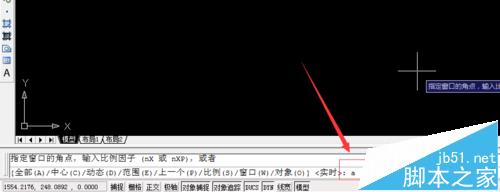

5、我们再在下面的命令栏处输入英文字母a，意思指全部。然后再按Enter回车键。如下图所示：

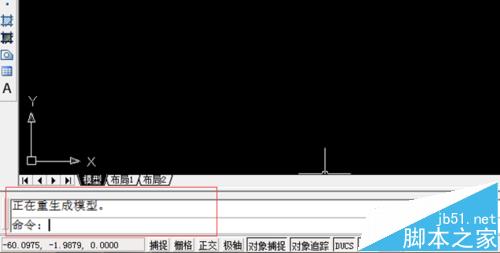

6、这时命令栏里会出现正在重生成模型7个字，说明A3纸大小的图形界限设置完成。如下图所示：

注意事项：

CAD版本虽然很多，但是设置图形界限的方法是一样的。
