cad怎么加载填充图案? cad添加新的填充图案的教程

 CAD中常常要填充一些图形，来表示所用的材质，但CAD本身加载的图形有限，很多时候感觉不够用，那怎么去加载更多的填充图形呢？下面会一一道来。

1、下载一个PAT填充图案，格式是pat，本文提供下载，里面有很多填充的图案，保存到一个你容易找的位置。

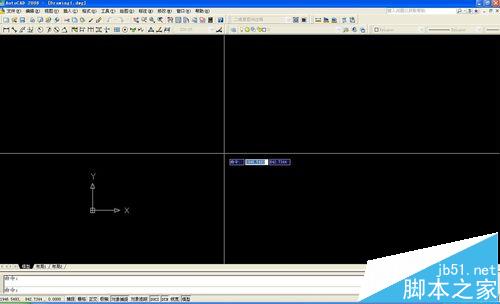

2、打开CAD软件，

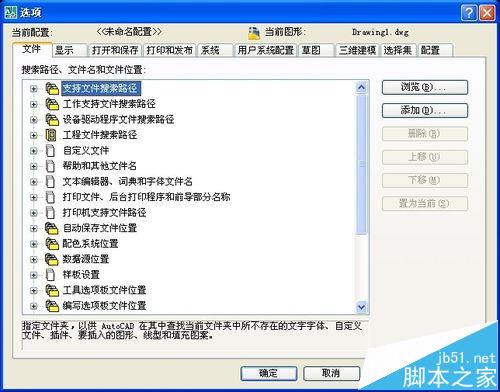

3、输入快捷键OP，空格弹出选项卡，选项卡里面有很多选项，选择文件选项

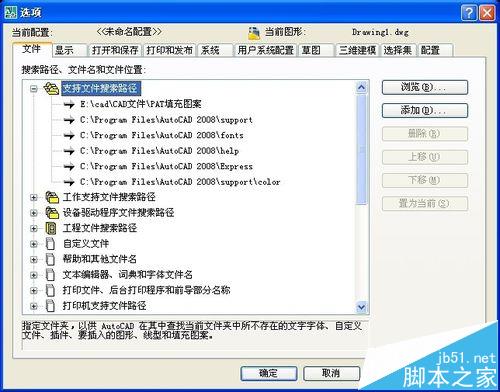

4、点开第一项“支持文件搜索路径”的加号会变为减号，可以看到里面有很多搜索路径。

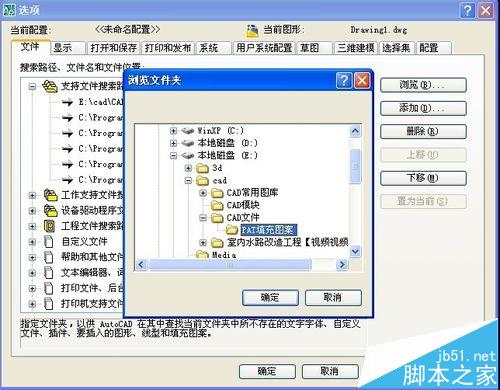

5、点击右侧的“浏览”按钮。找到PAT文件保存的位置，点击“确定”按钮。

6、然后点击“应用”按钮，再点击“确定”按钮。

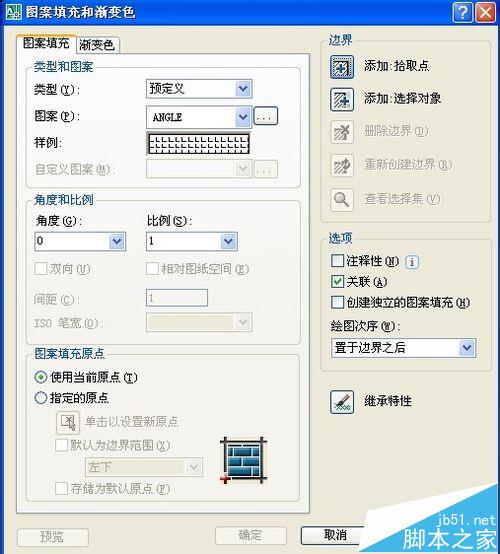

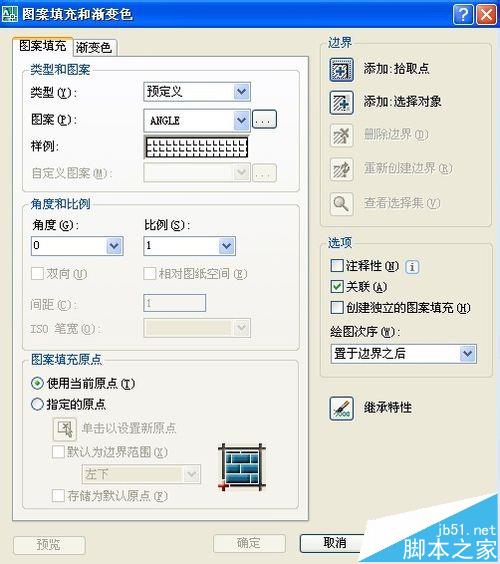

7、输入填充的快捷键H，空格，弹出填充选项卡。

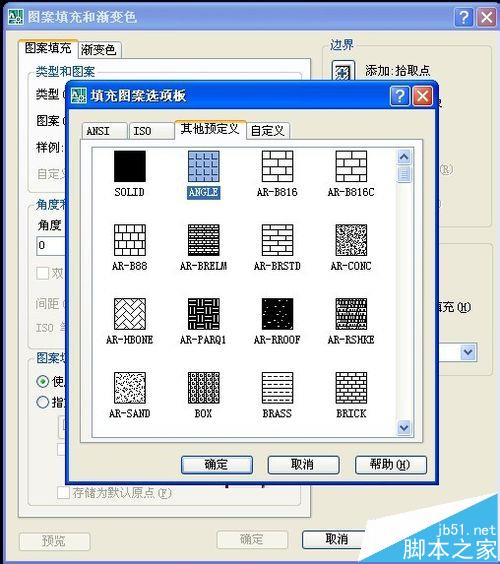

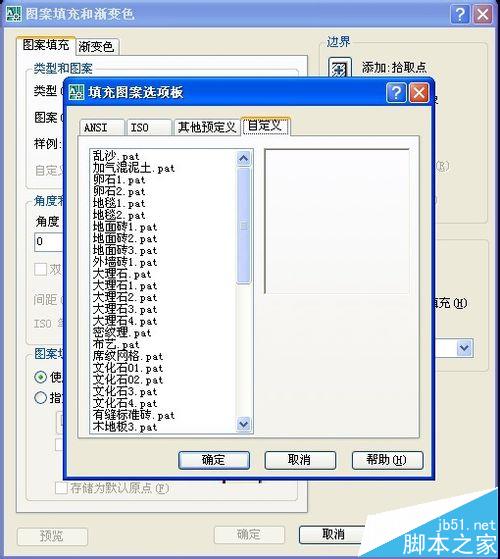

8、点击图案后面的带三个点的按钮，点击“自定义”选项。可以看到加载好的填充图案，这就算是大功告成了。
