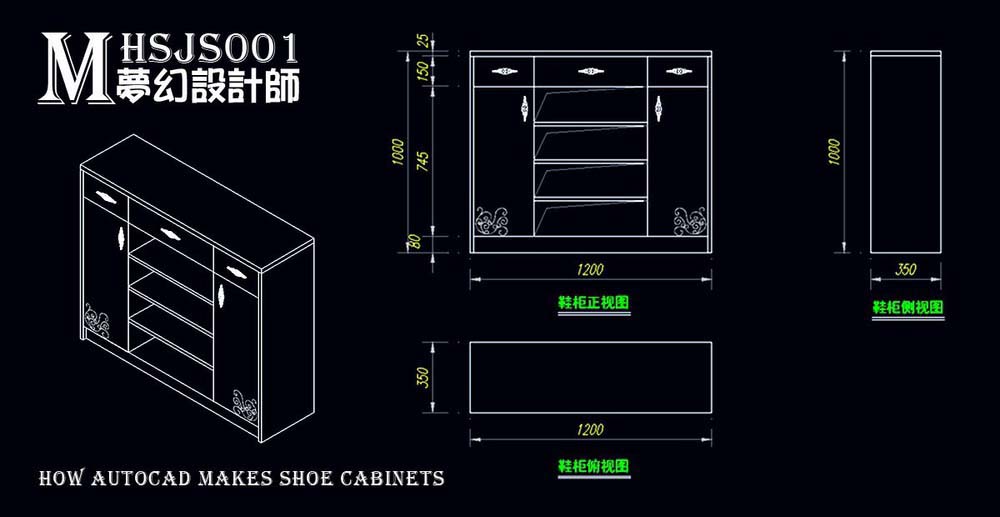

cad怎么绘制带尺寸的鞋柜图纸?

cad中想要绘制鞋柜，该怎么绘制鞋柜平面图纸呢？下面我们就来看看详细的教程。

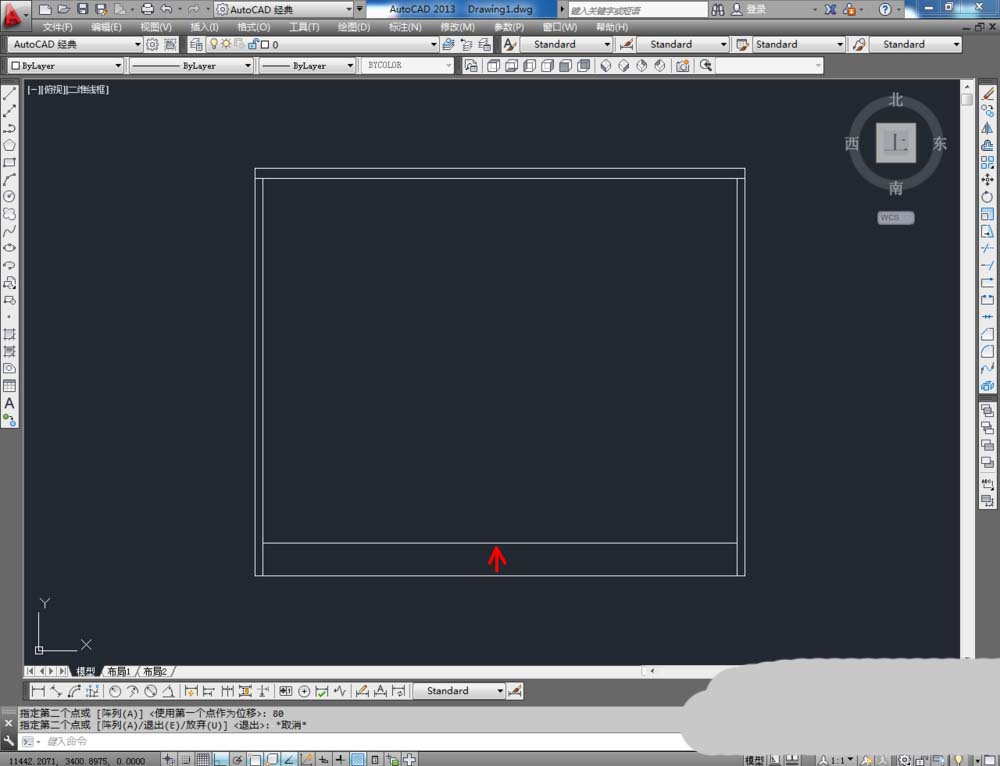

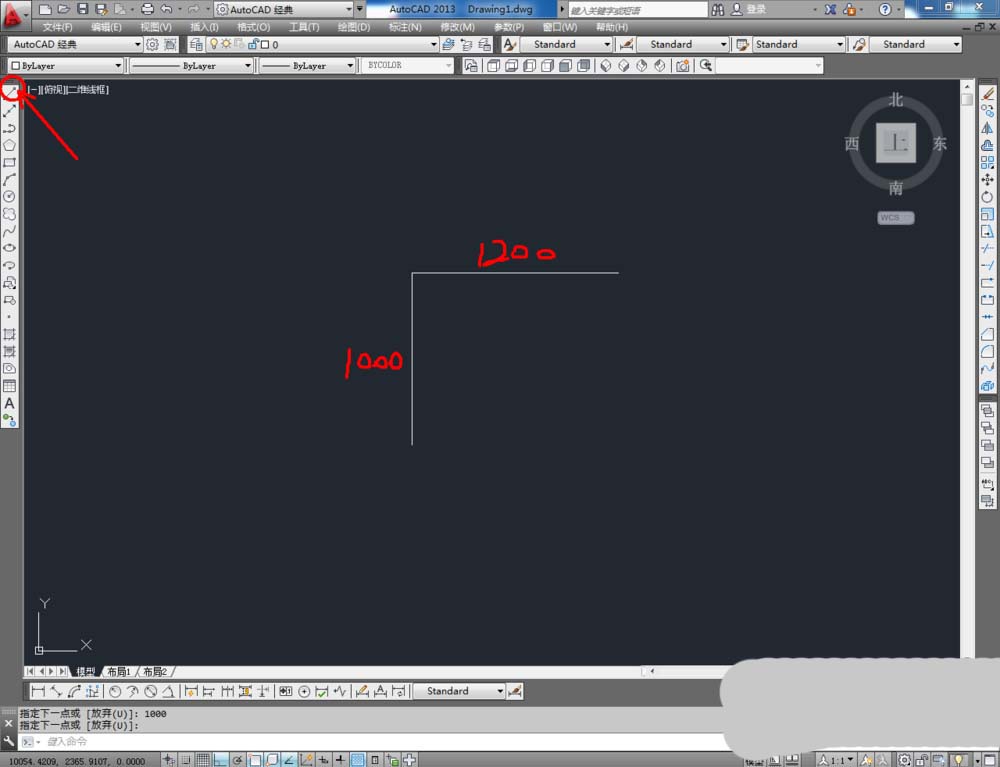

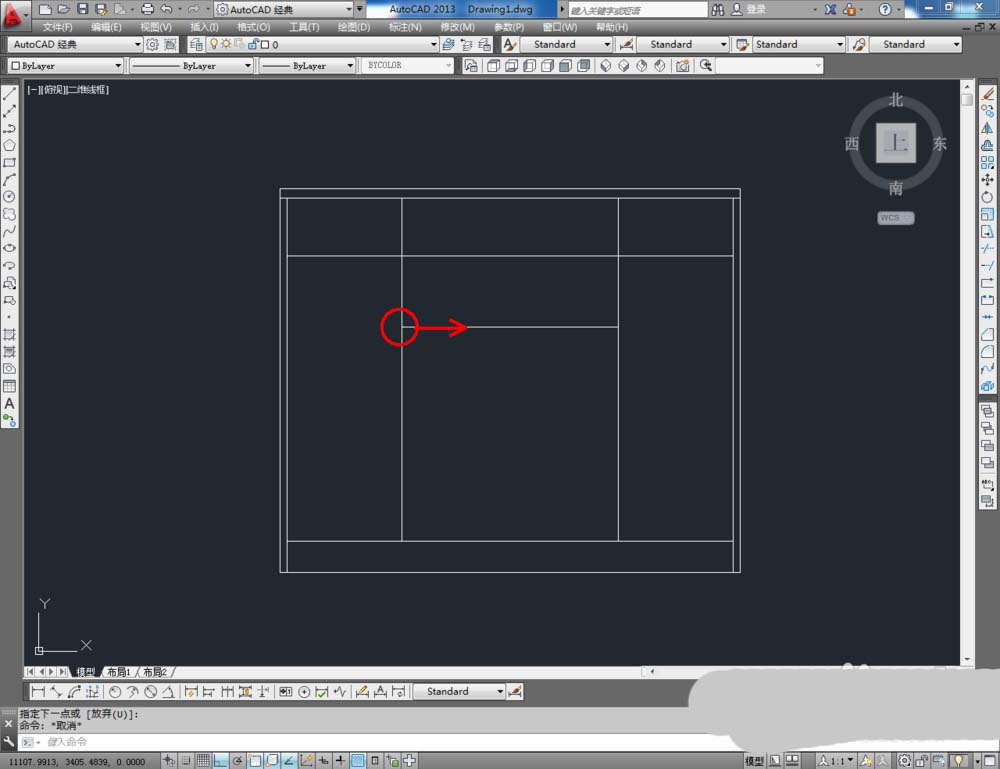

1、打开AutoCAD2013软件，点击【直线工具】，在作图区域绘制出1200mm和1000mm两条线段。点击右边工具栏中的【偏移】命令，分别对各个边进行偏移操作（柜顶板偏移：25）。完成后，点击【直线工具】完成对鞋柜的柜体划分（如图所示）；

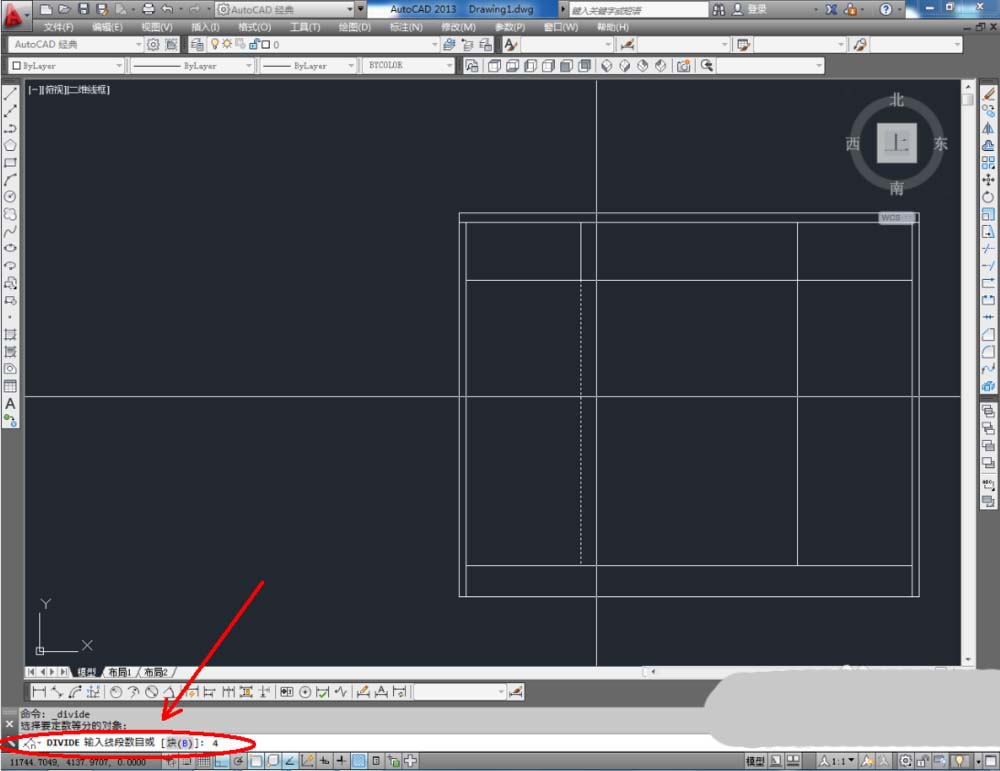

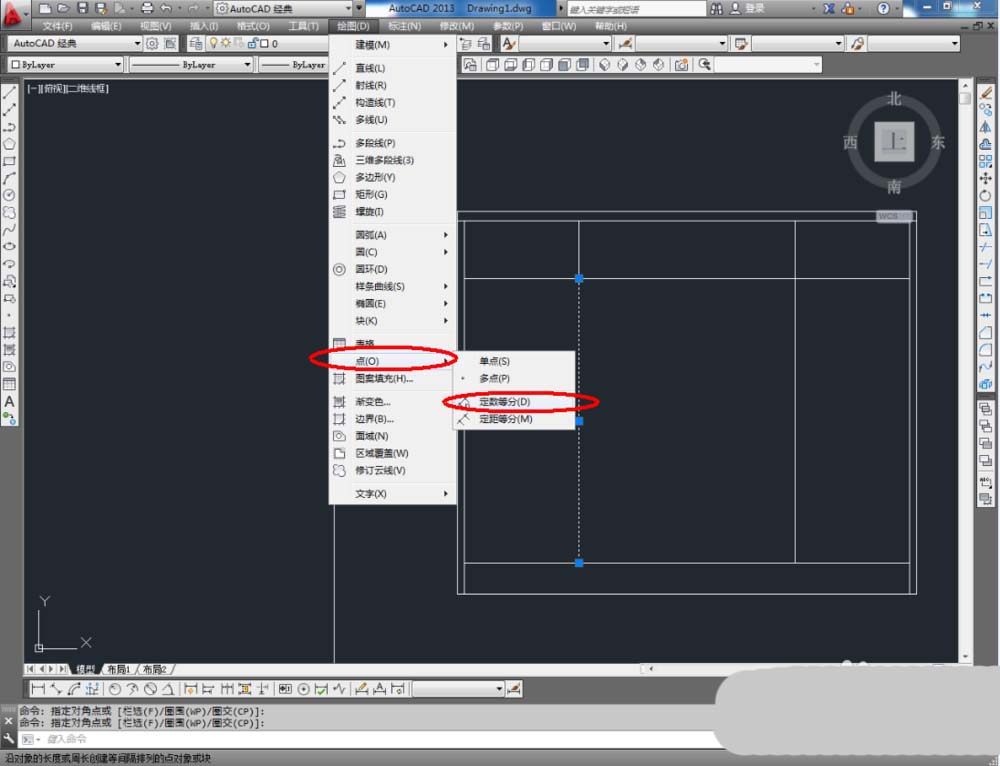

2、接着，开始制作鞋柜隔板（隔板厚度为18mm）。选中图中线段，点击【绘图】-【点】-【定数等分】，输入等分值：4,后，敲击【空格键】。完成后，点击【直线工具】结合【偏移】命令画出隔板并复制出余下隔板（如图所示）；

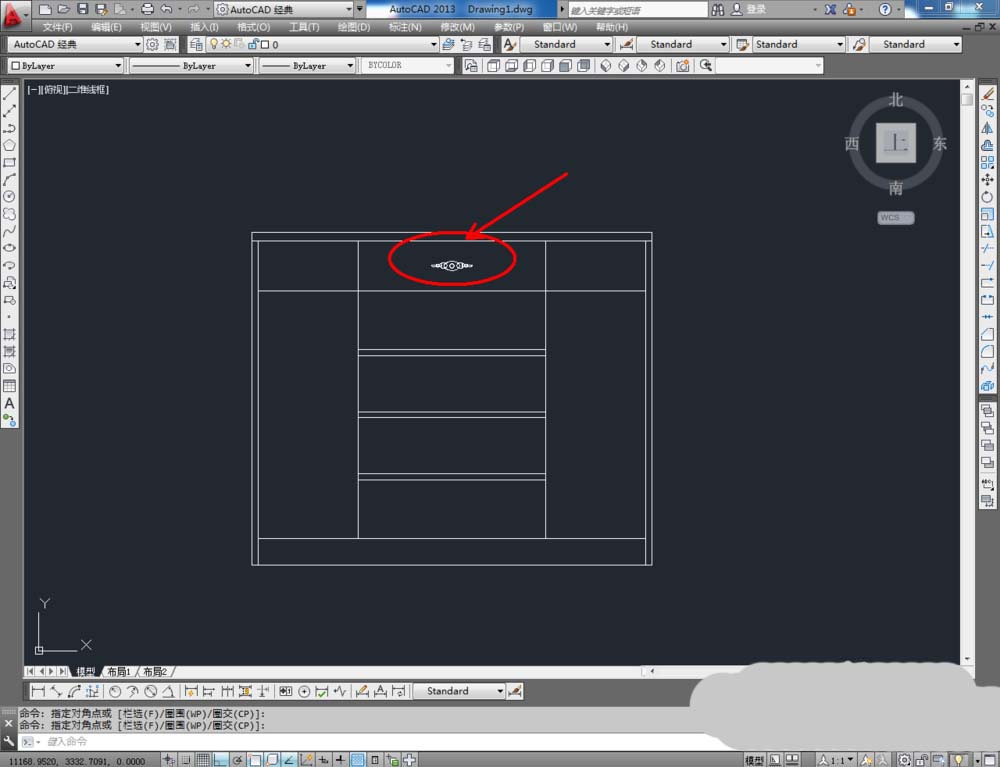

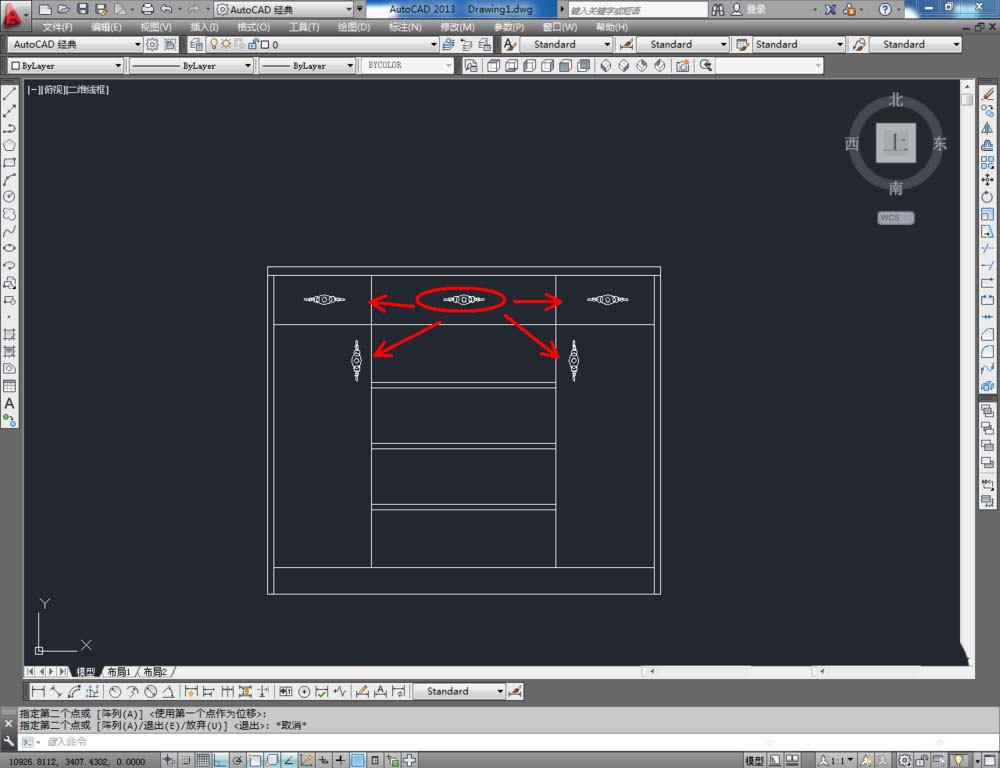

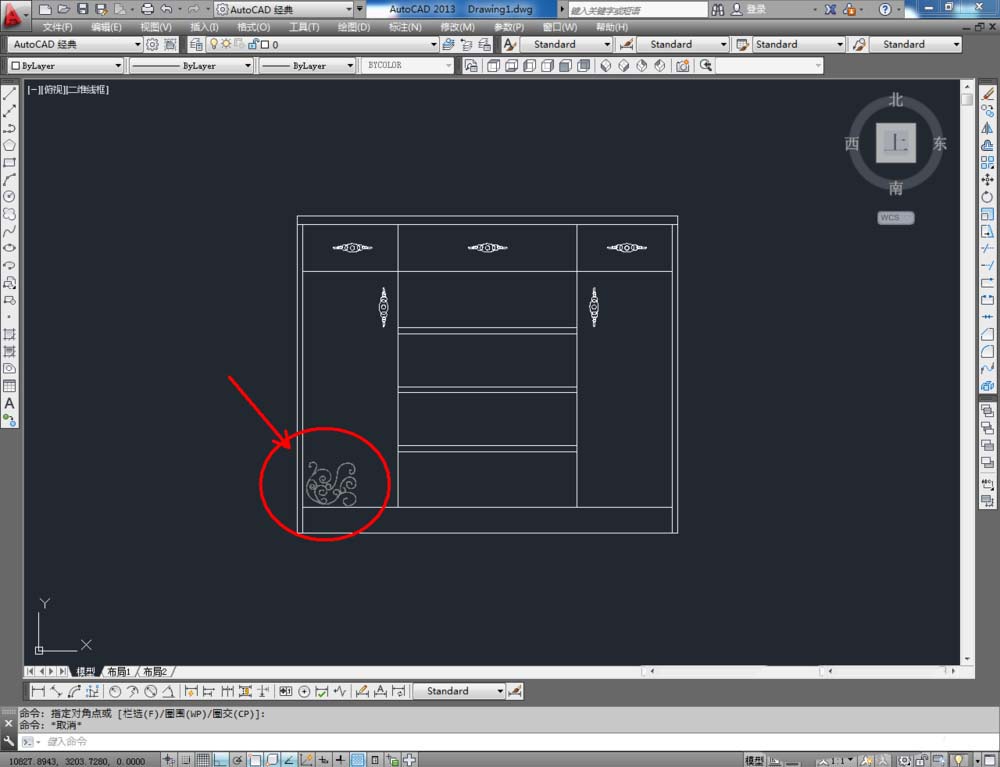

3、制作完成鞋柜的框架后，对鞋柜细节部分进行制作。绘制一个鞋柜拉手，复制多个并移动至相应的位置。完成后，标出没有门板镂空的部分（如图所示）；
