cad图纸怎么绘制浆砌石符号?

cad图纸中需要插入浆砌石符号，浆砌石符号中要体现出其外部的两个因素：1块石2勾缝水泥。该怎么绘制呢？下面我们就来看看详细的教程。

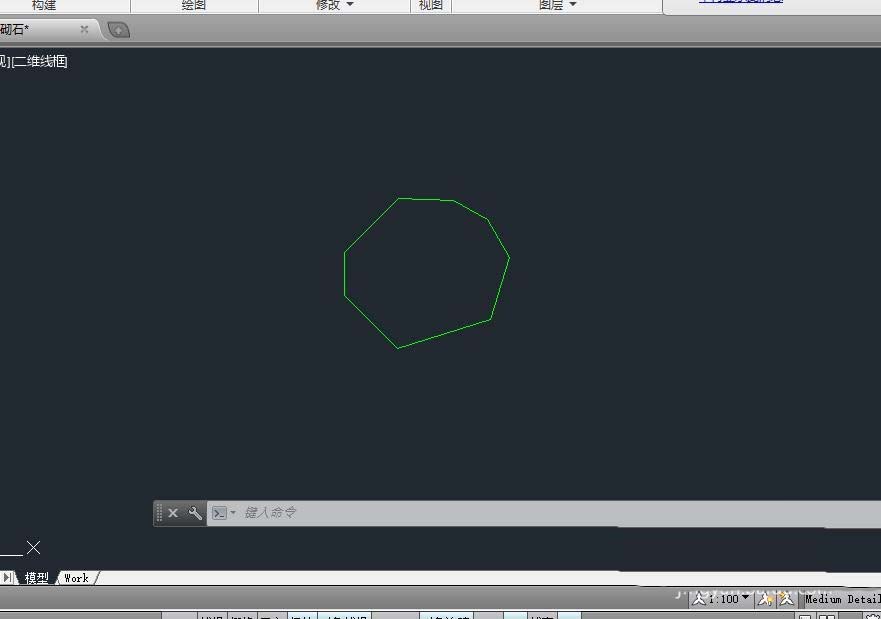

1、首先利用多段线绘制一个块石的外拢廓，及一个不规则的多边形，如下图。

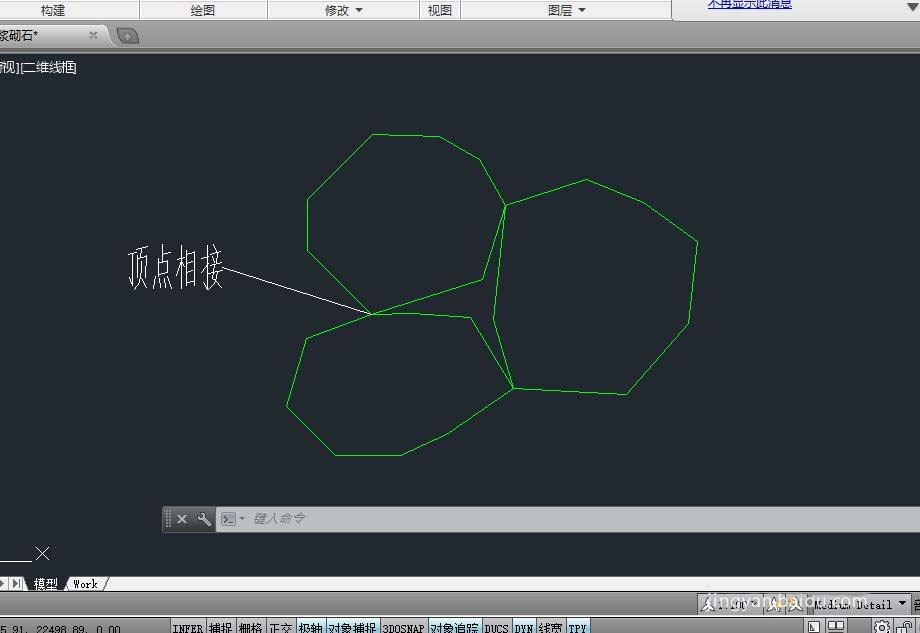

2、再绘制其余两个块石与第一个块石相应顶点相接，这是方便以后填充。（而且三个块石的大小及相应比例，位置等，需要绘图者自己把握，一定要比例合适）

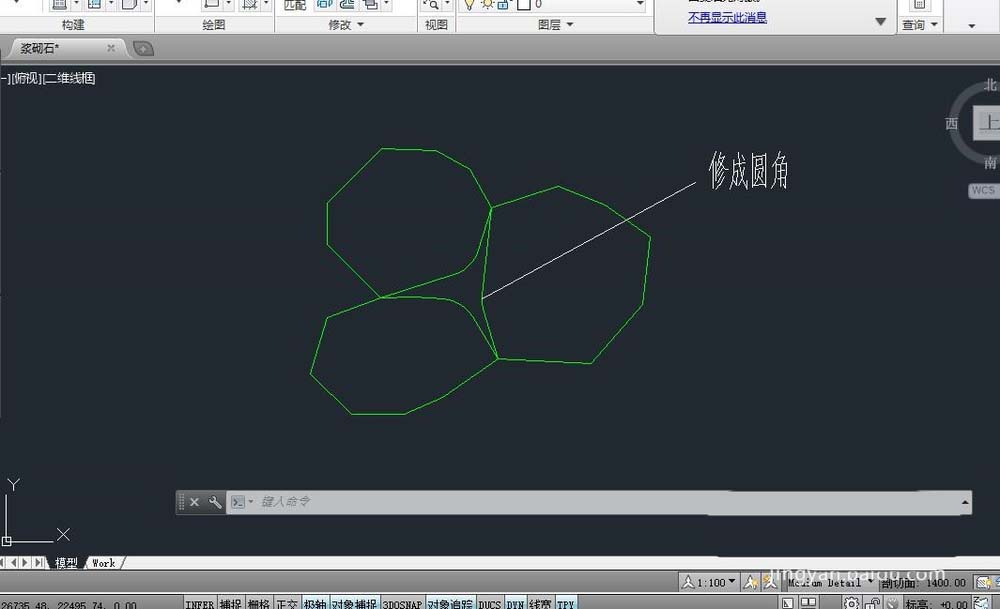

3、然后将要填充部分的几个角利用圆角命令（fillet-r）修成圆弧状，（因为水泥勾缝一般都是圆弧状，而不是生硬的角状）

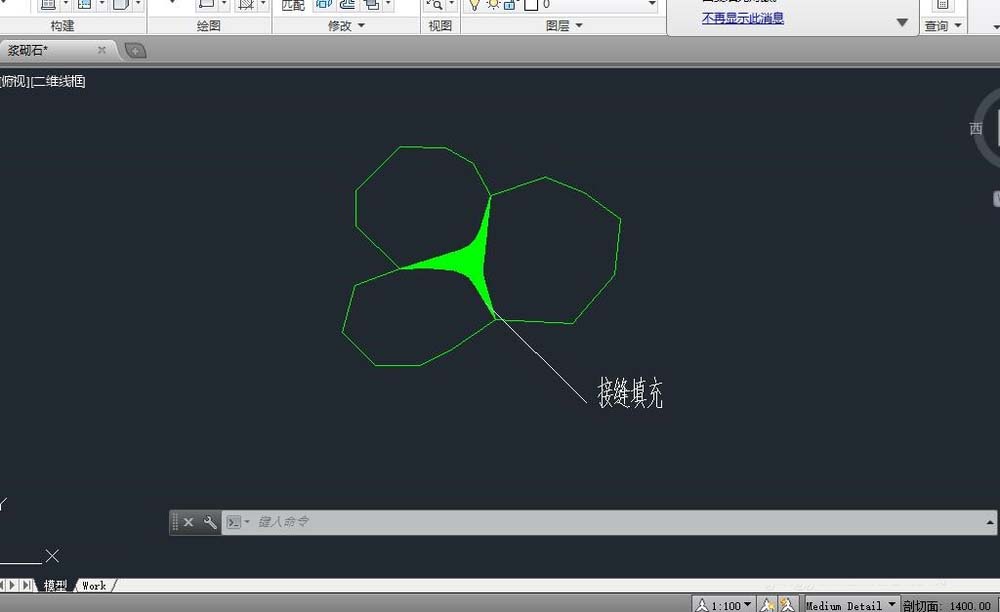

4、将上一步做好的图案进行填充，如下图所示，填充部分及表示水泥勾缝。

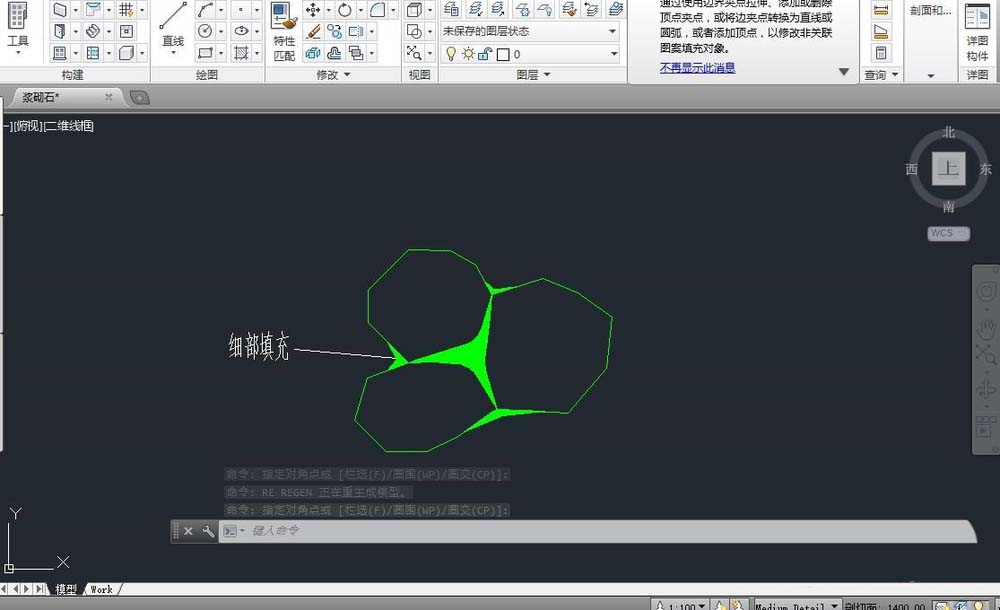

5、因为浆砌石不只是三块石组成的，而是很多块石组成的结构，所以要将外部角稍微填充，以此来显示浆砌石的连续效果。如图。

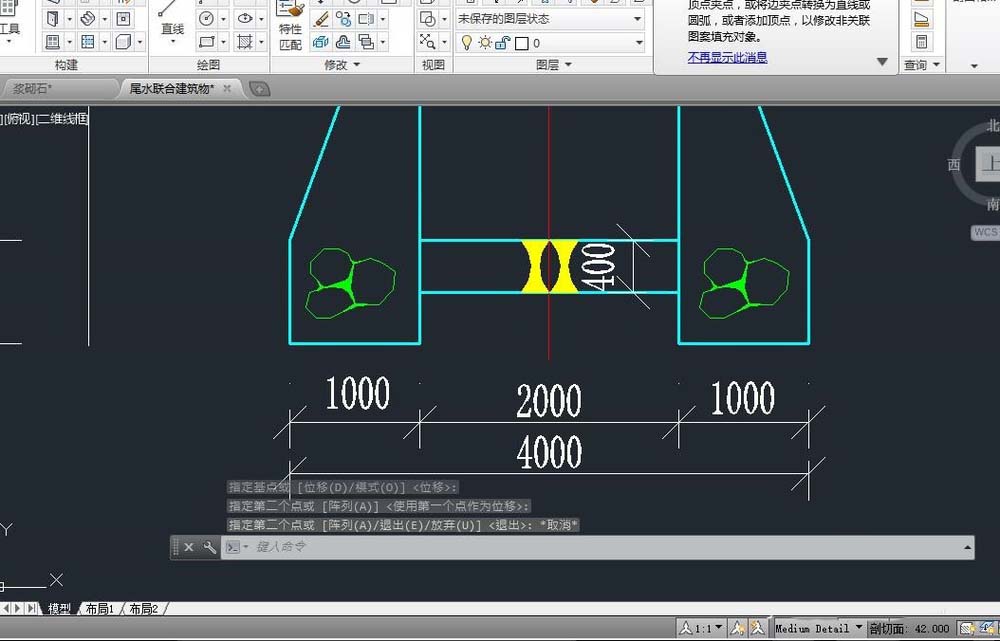

6、画好的浆砌石符号就可以复制到相应断面来应用了，如下图。最后可以用块命令将符号保存为块，以后用到可以直接调用。

以上就是cad图纸插入浆砌石符号的教程，希望大家喜欢，请继续关注武林网。
