CAD2014图纸怎么选择图形?

cad图形对象选择命令命长使用，该怎么使用选择命令呢？下面我们就来看看详细的教程。

一、简介

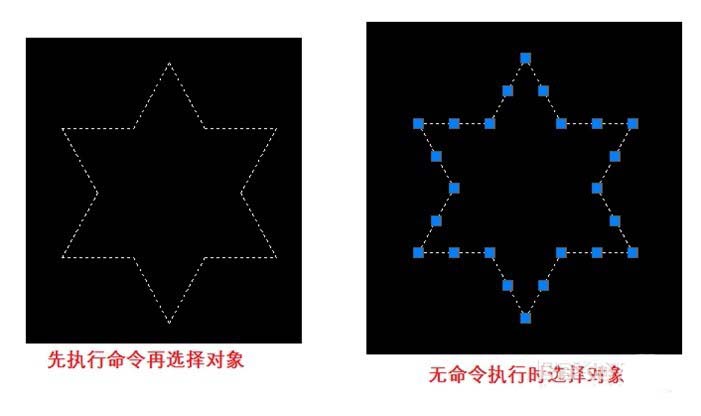

1、大多数编辑命令可以先选择对象，再执行命令，也可以先执行命令，再选择对象。两者的选择方式相同，不同的是执行命令后选择的对象呈虚线显示。在不执行命令的情况下选取对象后，被选中的对象上会出现一些小正方形，在AutoCAD中称之为夹点，如下图所示：

2、在AutoCAD2014中，有点选、框选、围选和栏选等多种选择方法。在命令行中输入SELECT并按【Enter】键，然后输入“？”，命令行提示如下。

3、命令行中提供了各种选择方式。执行SELECT命令后，在命令行输入对应的字母并按【Enter】键，即可使用该选择方式。

二、点选图形对象

点选对象是逐一选择多个对象的方式，其方法为：将光标移动到要选取的对象上，然后单击即可。选择一个对象后，可以继续选择其它的对象，所选的多个对象称为一个选择集。如果要取消选择其中的某些对象，可以按住【Shift】键的同时单击要取消选择的对象。

三、窗口与窗交

窗选对象是通过拖动生成一个矩形区域（长按鼠标左键则生成套索区域），将区域内的对象加以选择。根据拖动方向的不同，窗选又分为窗口选择和窗交选择。

1、窗口选择对象

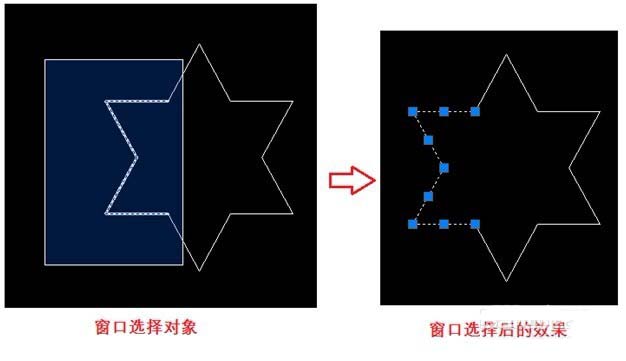

窗口选择对象是按住鼠标左键向右上方或右下方拖动，此时绘图区将会出现一个实线的矩形框，如图所示。释放鼠标后，完全处于矩形范围内的对象将被选中。图所示的虚线部分为被选择的对象。

2、窗交选择对象

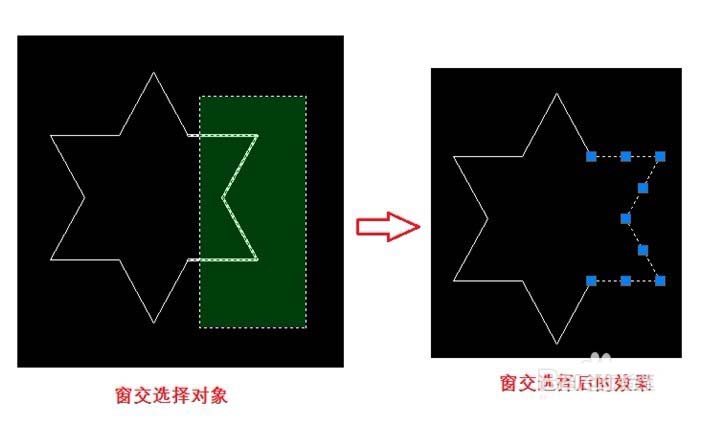

窗交选择是按住鼠标左键向左上方或左下方拖动，此时绘图区将出现一个虚线的矩形框，如图所示，释放鼠标后，部分或完全在矩形内的对象都将被选中。图所示的虚线部分为被选择的对象。

四、圈围对象

围选对象是根据需要自行绘制不规则的选择范围，包括圈围和圈交两种方法。

1、圈围对象

圈围是一种多边形窗口选择方法，与窗口选择对象的方法类似，不同的是圈围方法可以构成任意形状的多边形。完全包含在多边形区域内的对象才能被选中。如下图所示虚线部分为被选择的部分。

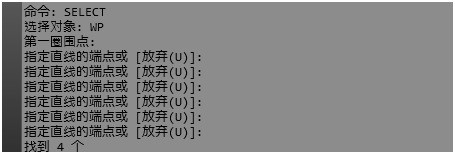

在命令行输入“SELECT”并按【Enter】键，再输入WP并按【Enter】键，即可进入圈围选择模式。

2、圈交对象

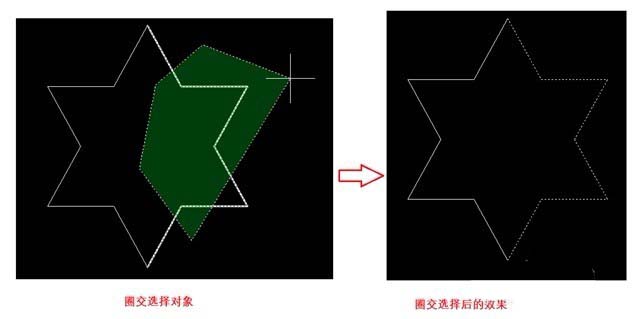

圈交是一种多边形窗交选择方法，与窗交选择对象的方法类似，不同的是圈交使用多边形边界框选图形，部分或全部处于多边形范围内的图形都将被选中。所示的虚线部分为被选择的部分。

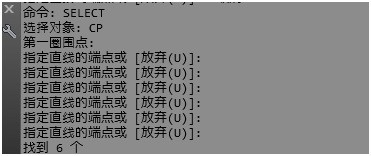

在命令行中输入SELECT并按【Enter】键，再输入CP并按【Enter】键，即可进入圈交选择模式。

五、栏选图形对象

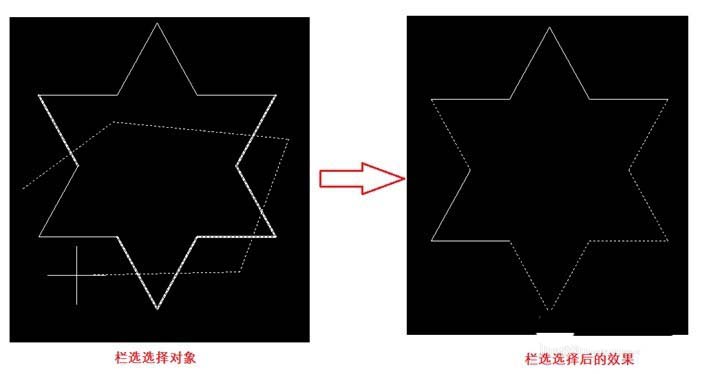

栏选图形即在选择图形时拖出任意折线。凡是与折线相交的图形对象均被选中。如图所示的虚线部分为被选中的部分。使用该方式选择连续性对象非常方便，但栏选线不能封闭与相交。

2、在命令行中输入SELECT并按【Enter】键，再输入F并按【Enter】键，即可进入栏选模式。

以上就是cad选择命令的使用方法，希望大家喜欢，请继续关注武林网。
