在做电脑布局或者接线示意的时候,使用一些简单的示意图有助于理解,该怎么绘制这个平面图呢?下面我们就来看看详细的教程。
1、打开Auto CAD2007,使用rectangle命令绘制一个矩形做电脑显示器示意。

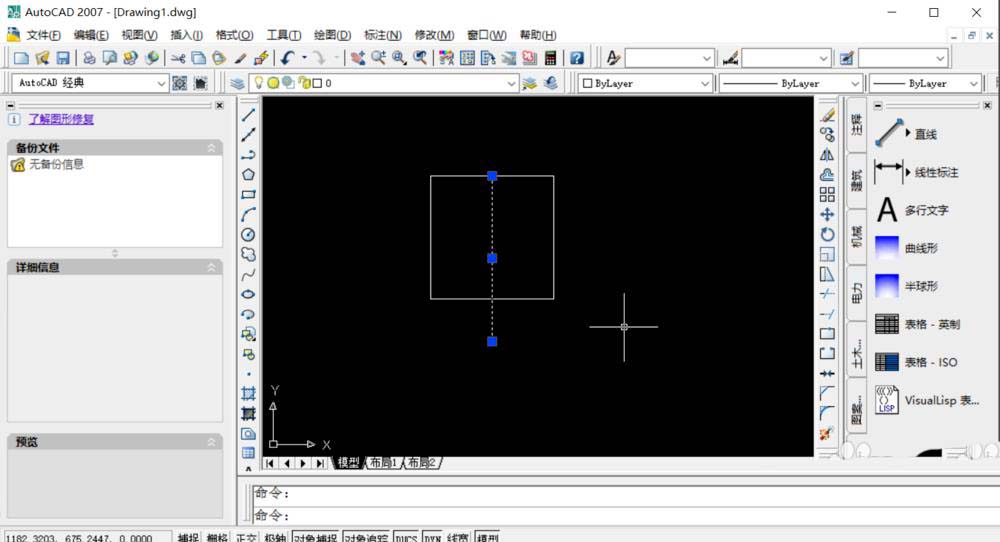

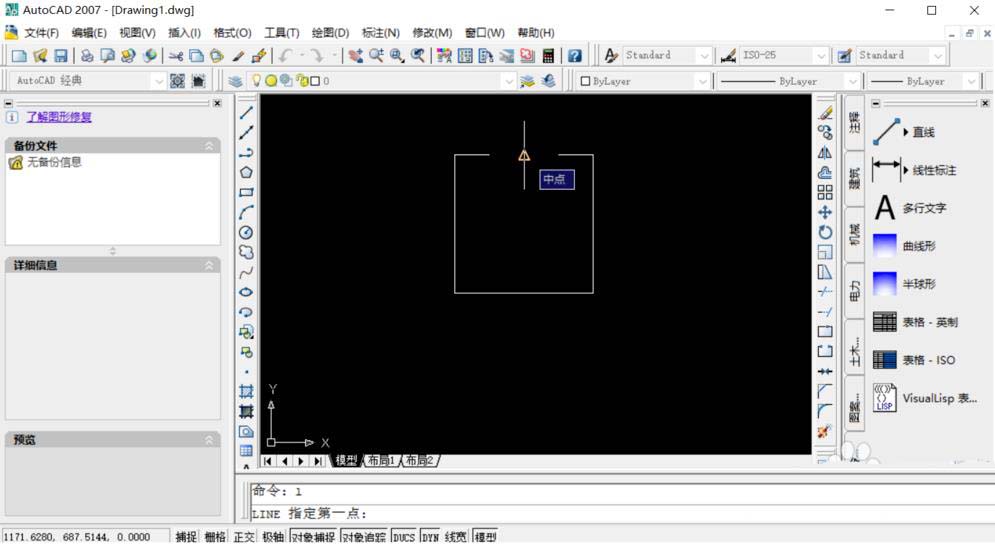

2、使用line命令,通过捕获矩形边界中点,绘制一条垂直直线,用于后面的镜像操作。

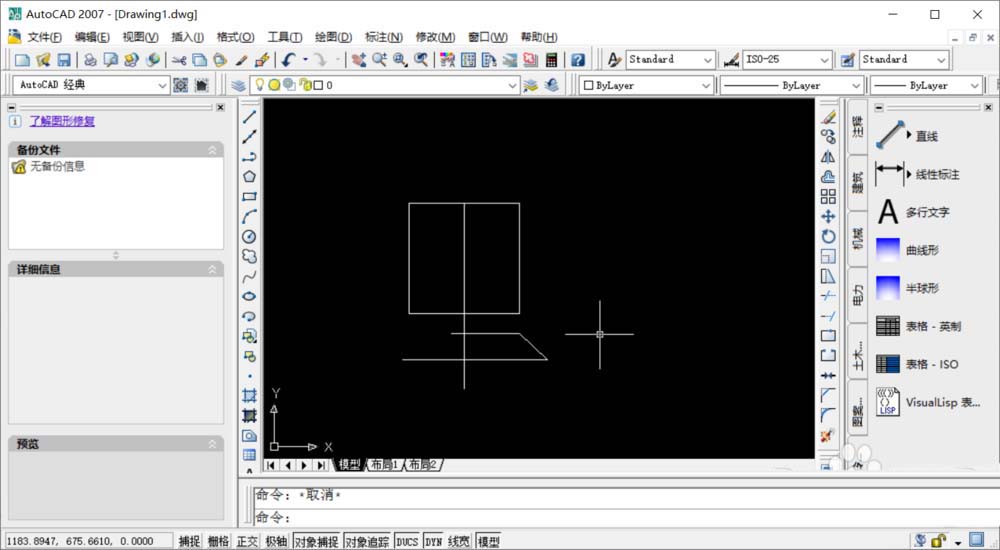

3、在矩形下面绘制半边梯形,左侧超出中线,后面会剪掉,用来镜像做键盘示意。

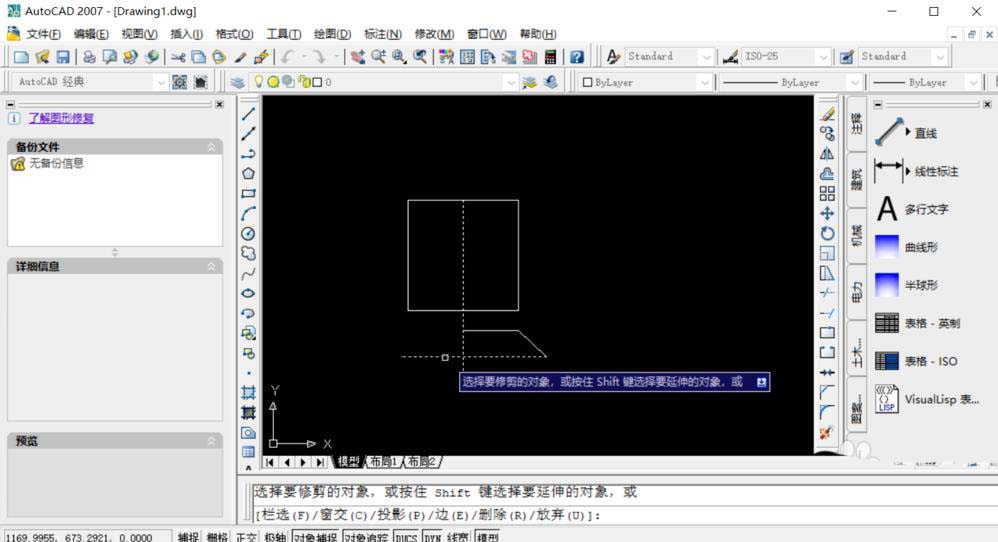

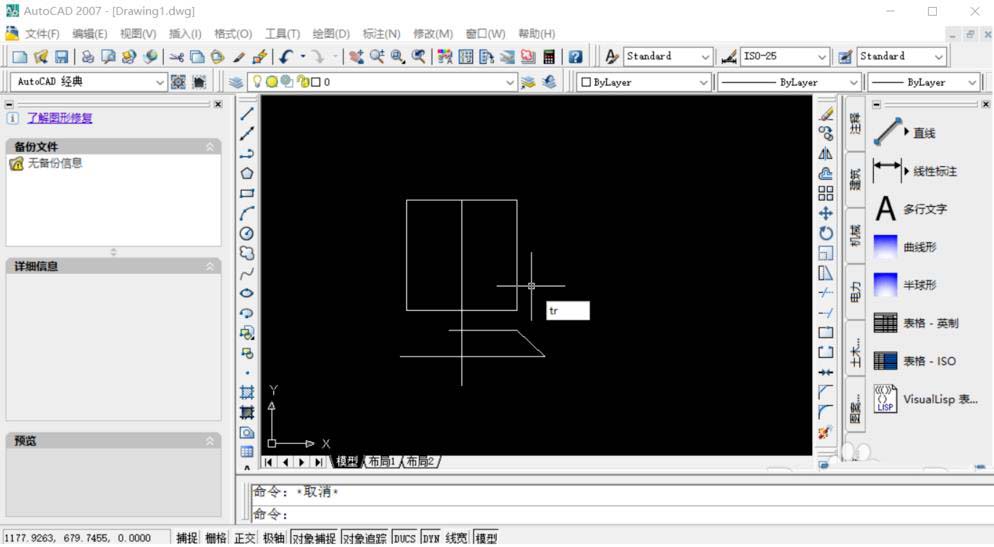

4、使用tr命令,将梯形左侧多余部分切掉。

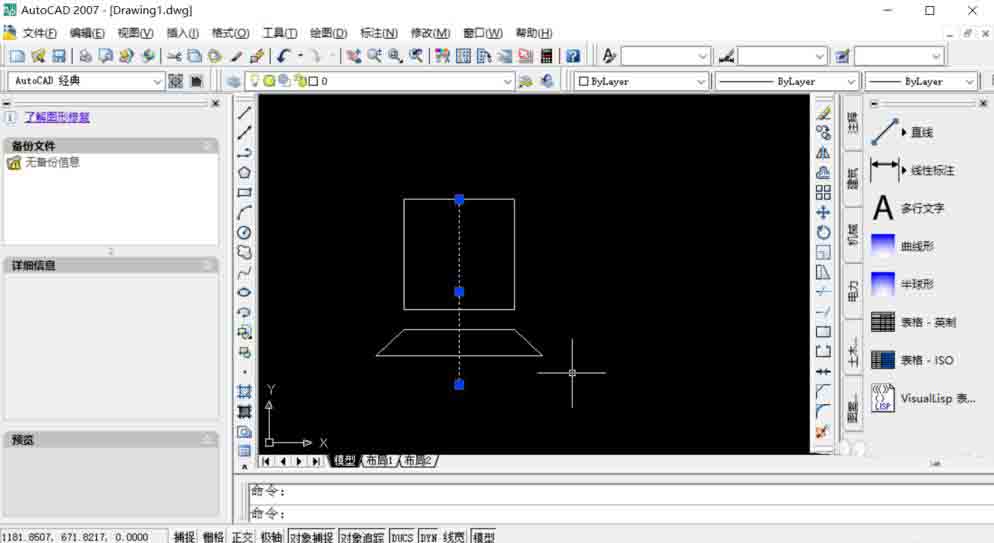

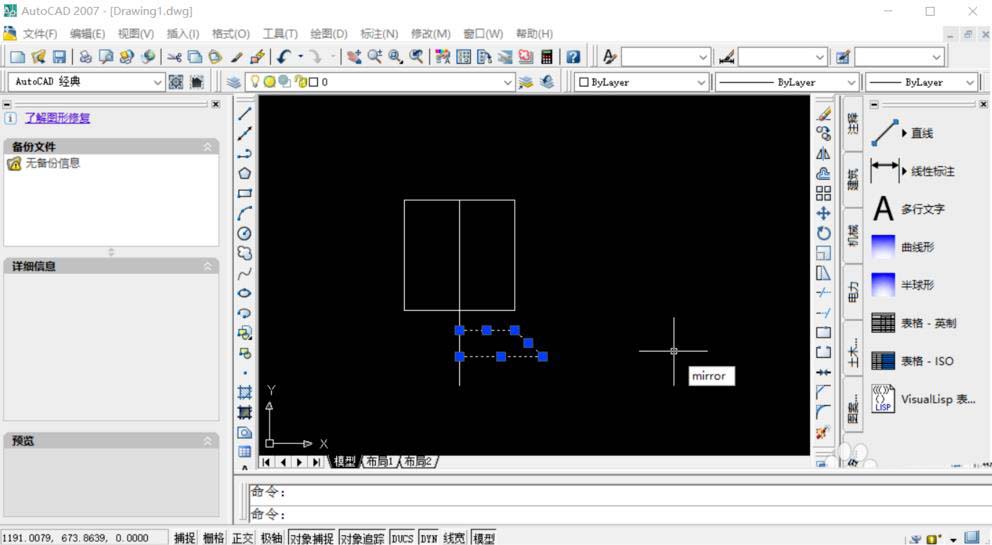

5、选择刚刚绘制的半边梯形,使用mirror命令,有中线部分镜像出一个完整的梯形,由此一个显示器+一个键盘的简易电脑示意图生成了。

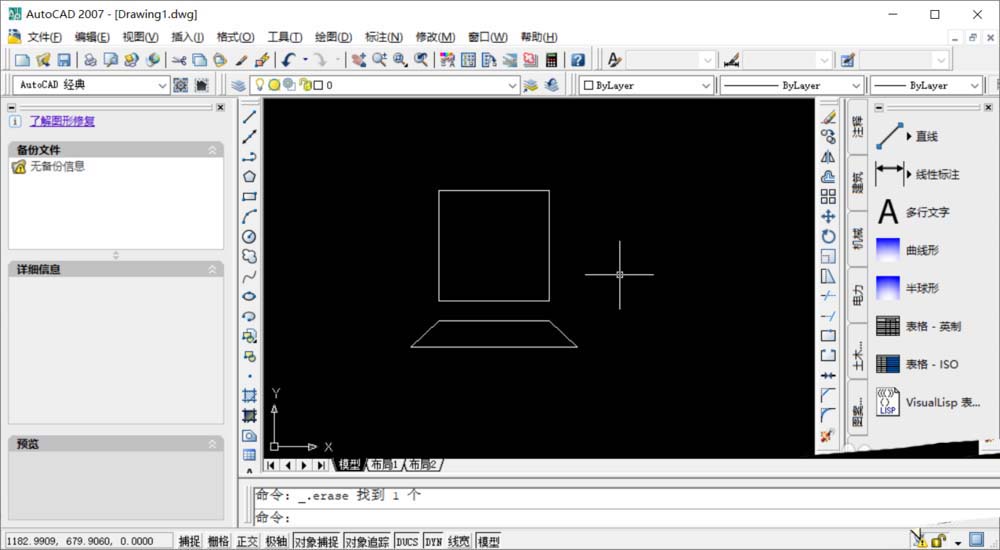

6、删除中间线,显示器+键盘示意图如下。

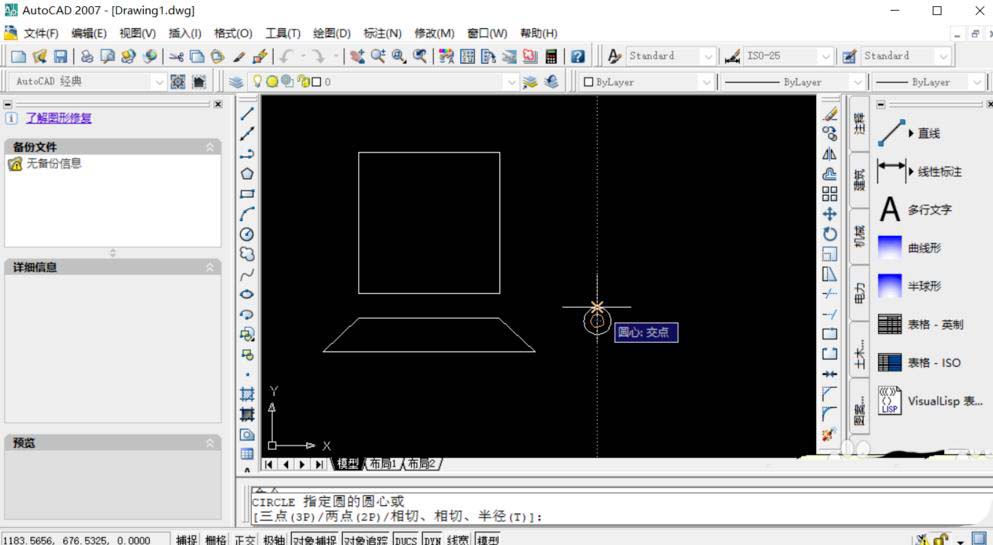

7、接下来在右侧绘制一个“路由器”示意图,线绘制一个圆,然后从圆上下侧各绘制一条切线,最后镜像,删除多余部分。

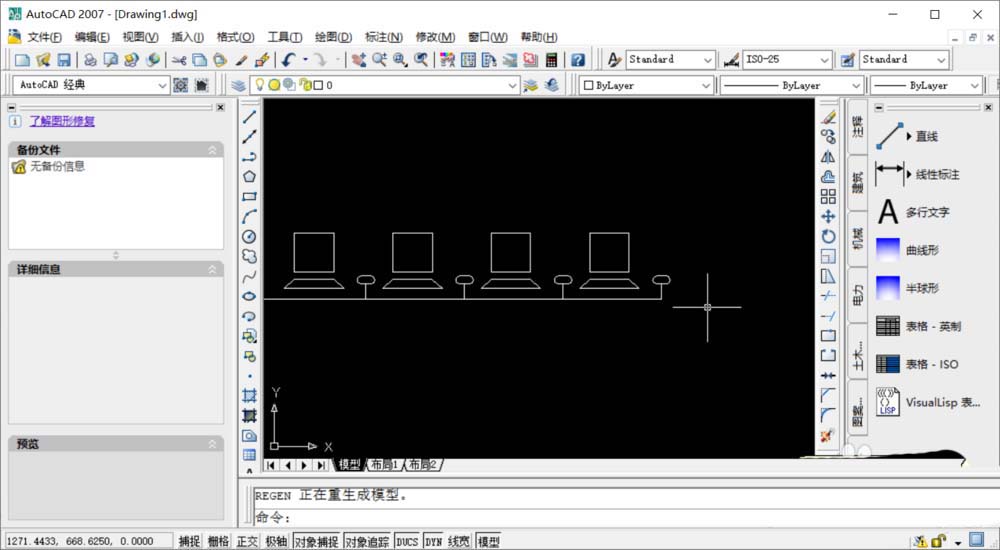

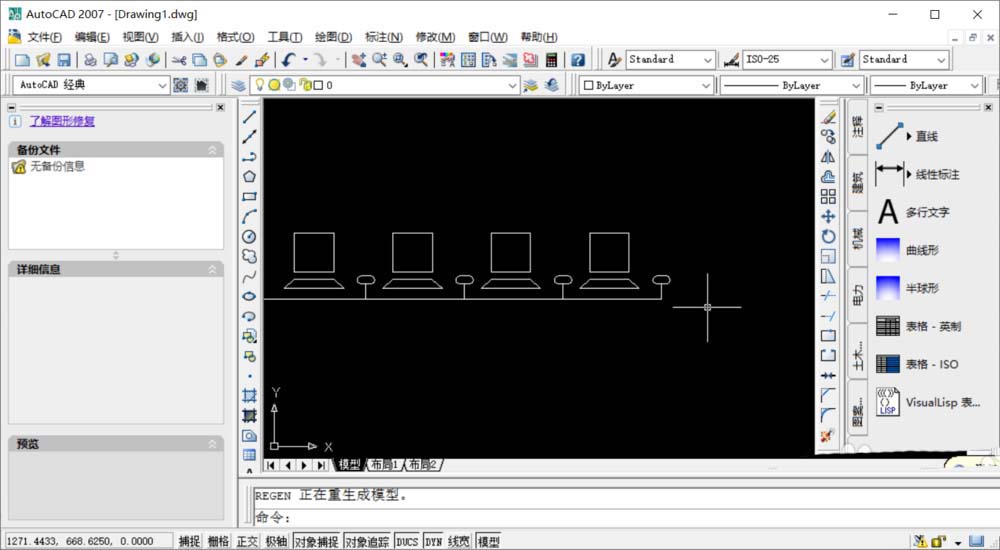

8、增加“网线”,多阵列几个“电脑”示意图,整体效果如下。
以上就是cad电脑的绘制方法,希望大家喜欢,请继续关注武林网。
