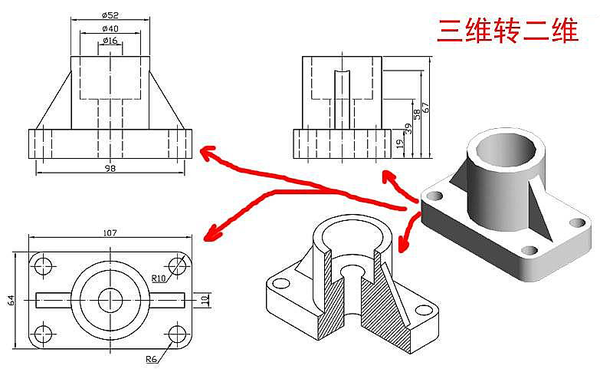

AutoCAD如何将三维模型投影到二维平面上？

　　AutoCAD是一款比较流行的绘图工具，用于二维绘图、详细绘制、设计文档和基本三维设计，它拥有多文档设计环境，即便是非专业的计算机人员也能够很快地学会使用。

　　那么如何使用它来将三维模型投影到二维平面呢？今天就跟着小编一起来学习一下吧。

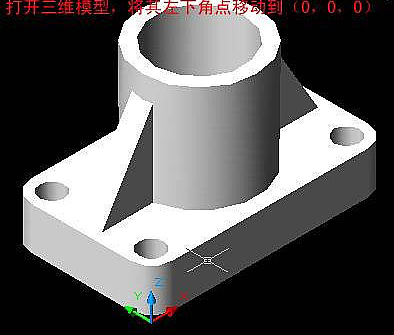

　　第一步，打开三维模型，然后将其左下角点移动到(0,0,0)。

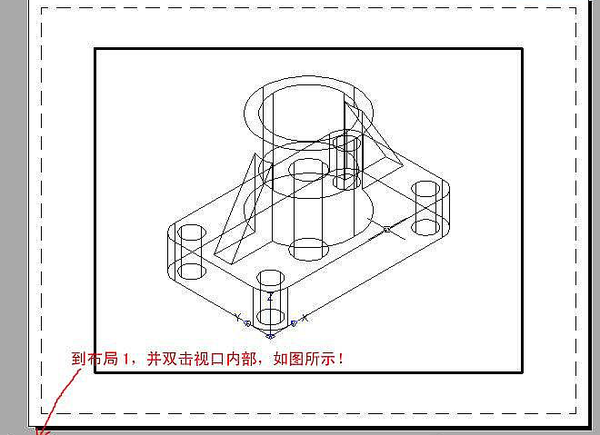

　　第二步，找到页面下方的【布局1】，然后双击视图内部。

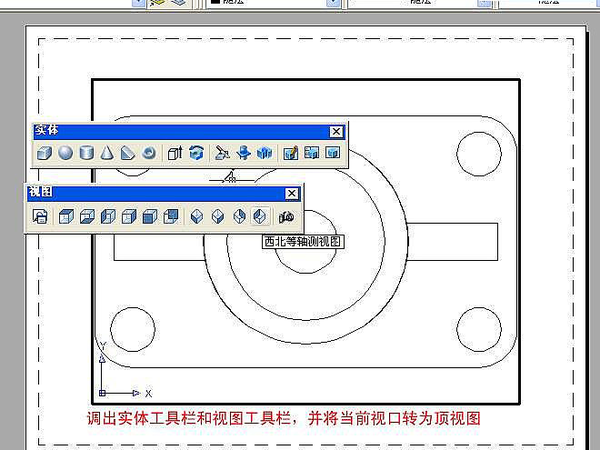

　　第三步，调出实体工具栏和视图工具栏，然后将当前的视口转为顶视图。

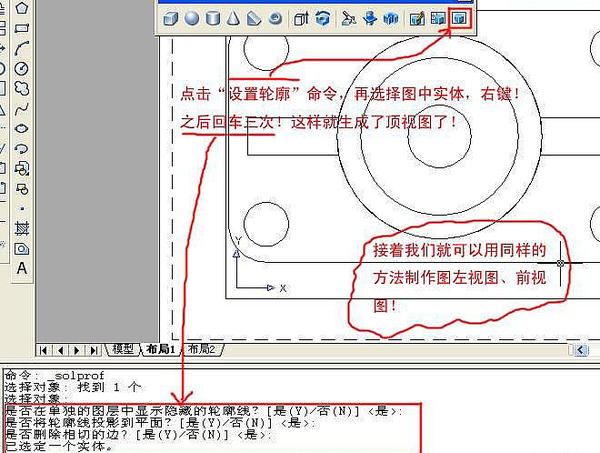

　　第四步，点击工具栏中的【设置轮廓】命令，再选择图中实体，然后右键。之后回车三次，【是否在单独的图层中显示隐藏的轮廓线？是

　　是否将轮廓线投影到平面？是

　　是否删除相切的边？是

　　】这样就能够生成顶视图了。

　　接下来我们就可以用同样的方法来制作图左视图、前视图了。

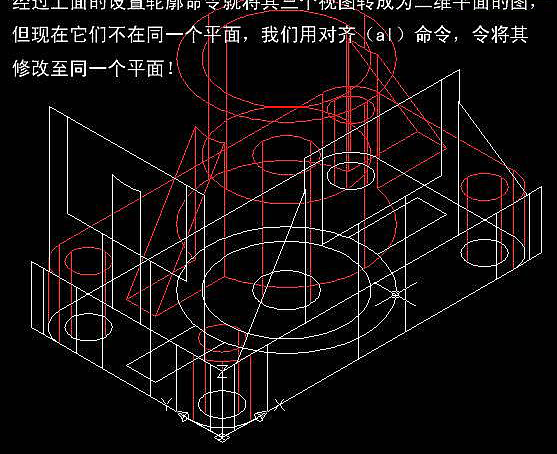

　　经过上面的设置以后，轮廓命令就将其三个视图转为二维平面的图了，但是现在它们不在同一个平面上，我们用(al)命令，令将其修改到同一个平面!

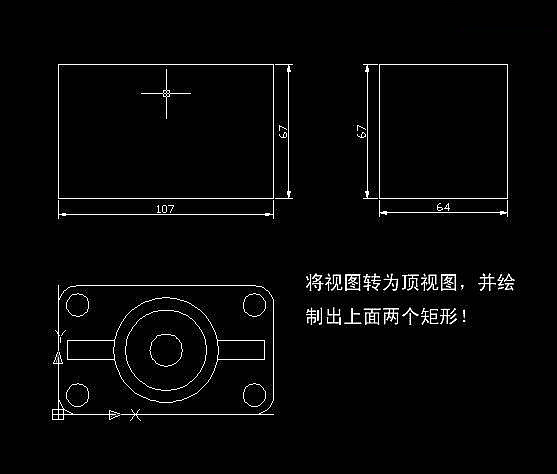

　　第五步，将视图转为顶视图，并绘制出上面的两个矩形。

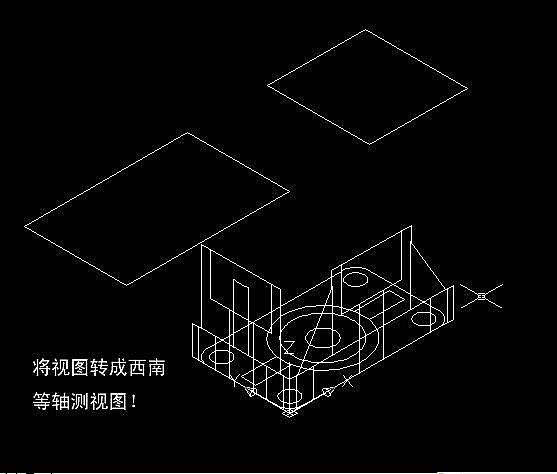

　　第六步，将视图转成西南等轴测视图。

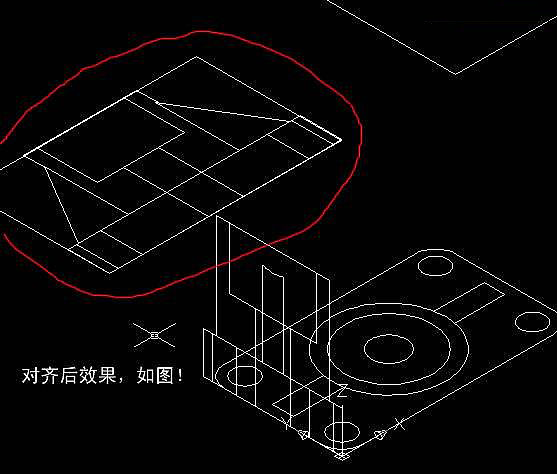

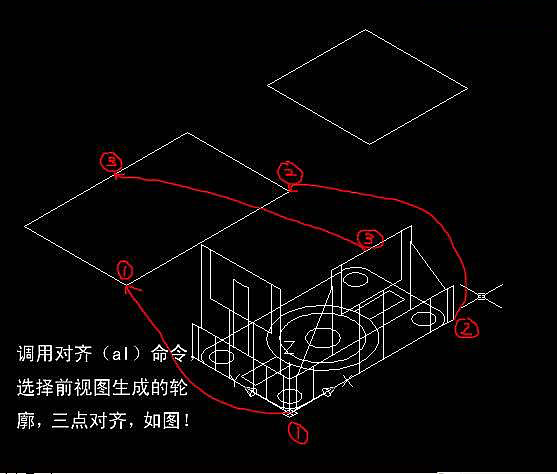

　　第七步，调用对齐(al)命令，选择前视图生成的轮廓，然后三点对齐。

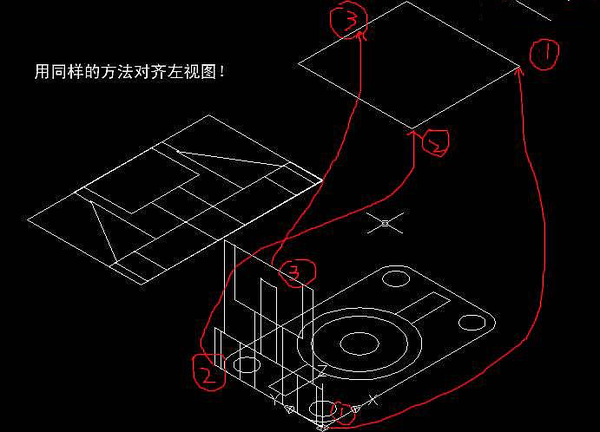

　　第八步，然后用同样的方法，对齐左视图。

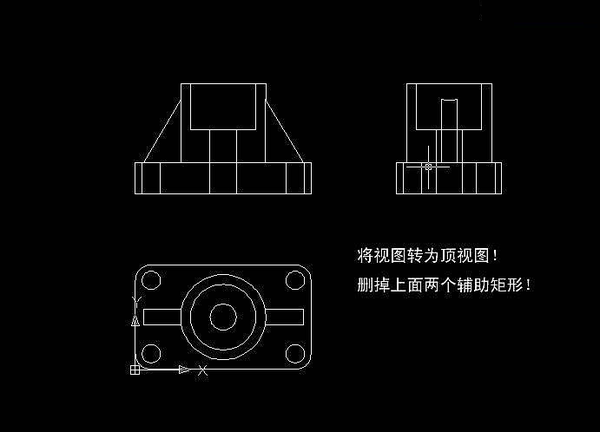

　　第九步，将视图转为顶视图。然后删掉上面两个辅助的矩形。

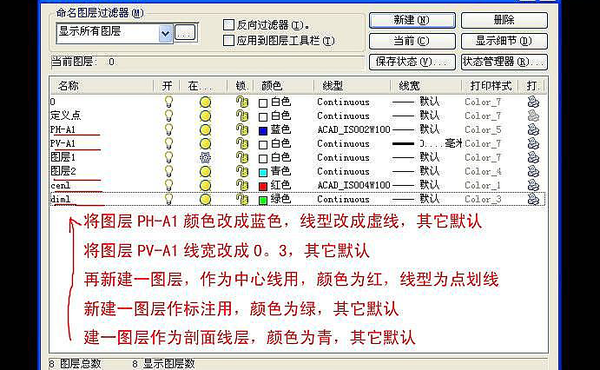

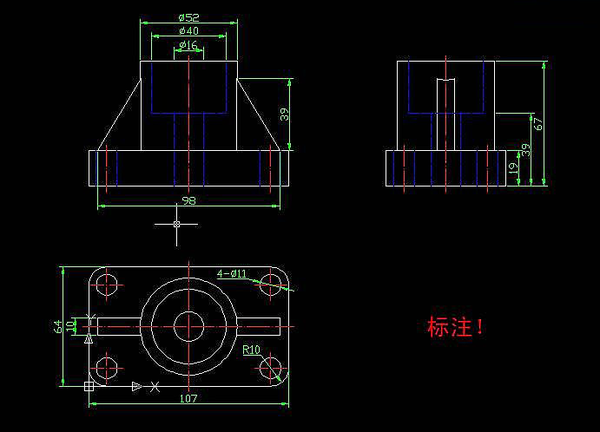

　　第十步，然后将图层PH-A1的颜色改为蓝色，线型改成虚线，其他默认。将图层PH-A1的线宽改成0。3，其他默认。再新建一图层，作为中心线用，颜色为红，线型为点划线，新建一图层作标注用，颜色为绿，其他默认。建一图层作为剖面线层，颜色为青，其他默认。

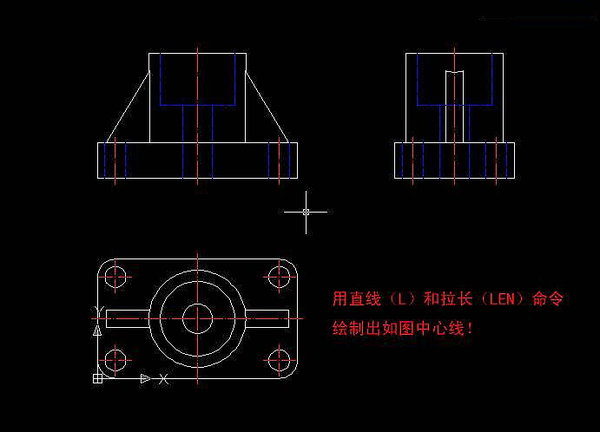

　　第十一步，用直线(L)和拉长(LEN)命令，绘制出中心线。

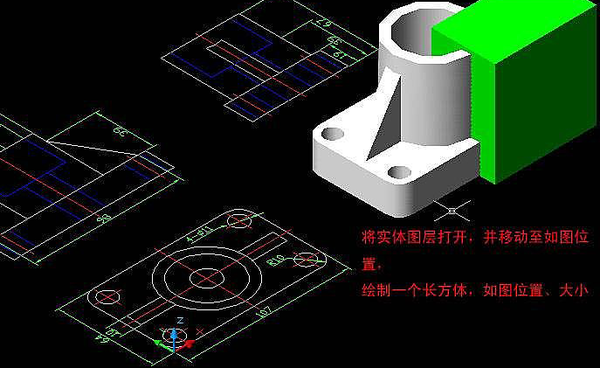

　　第十二步，将实体图层打开，并移动至相应的位置。绘制一个长方体。

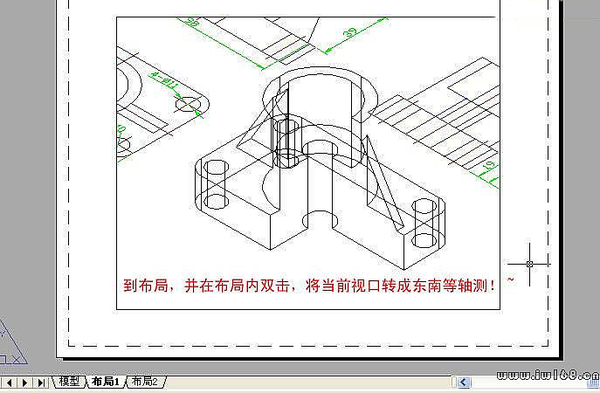

　　第十三步，回到布局，并在布局内双击，将当前视口转成东南等轴测。

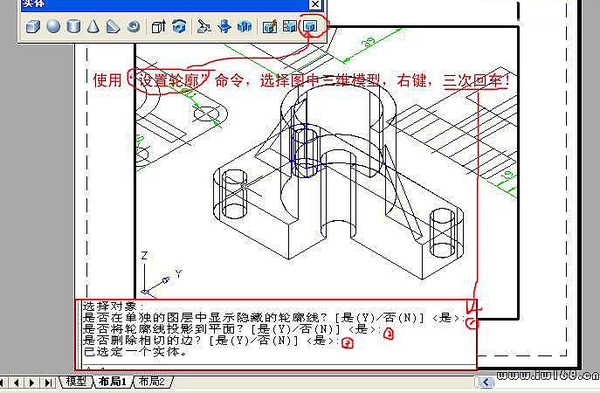

　　第十四步，使用“设置轮廓”命令，选择图中的三维模型，然后右键，最后三次回车。

　　【是否在单独的图层中显示隐藏的轮廓线？是

　　是否将轮廓线投影到平面？是

　　是够删除相切的边？是】

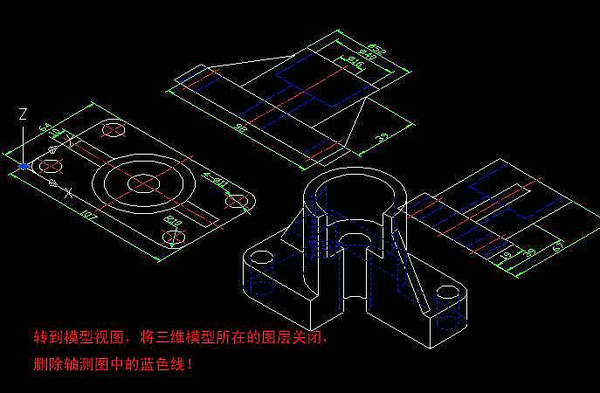

　　第十五步，转到模型视图，将三维模型所在的图层关闭，删除轴测图中的蓝色线。

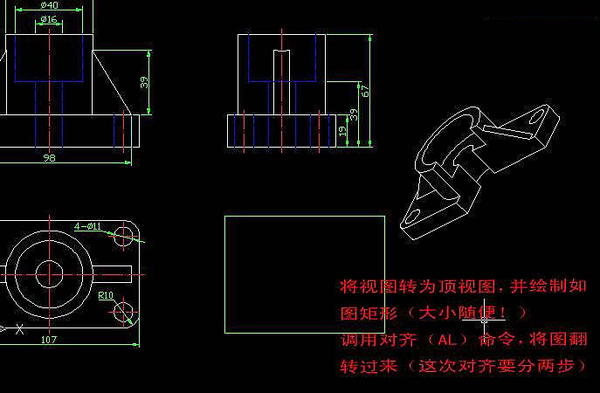

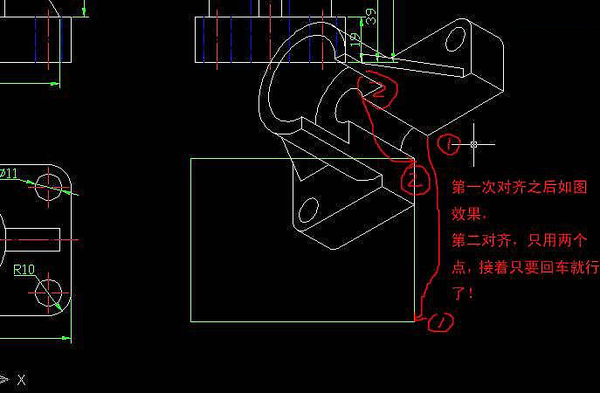

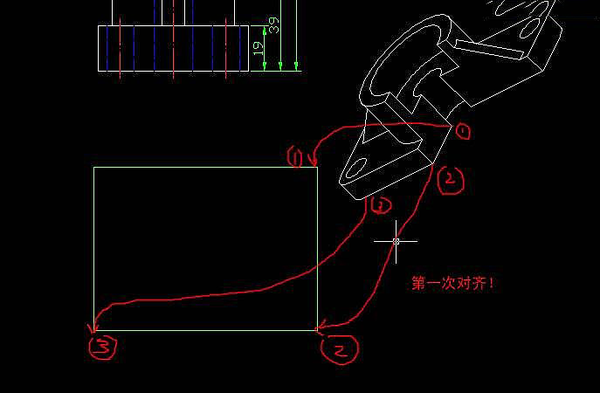

　　第十六步。将视图转为顶视图，并绘制矩形(大小随便)，调用对齐(AL)命令，将图翻转过来(这次对齐要分两步)。

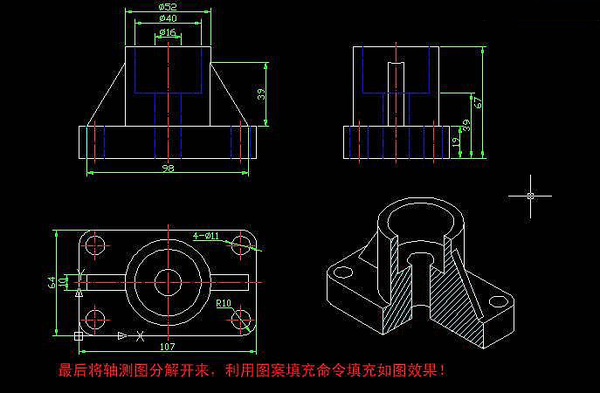

　　第十七步，最后将轴测图分解开来，利用图案填充命令。

　　以上呢就是小编为大家总结的关于使用AutoCAD将三维模型投影到二维平面上的方法了，如果你也有这个工作上的需求的话，不妨跟着本文将方法学到手吧。
