有很多朋友都想靠自己来创建一些3D的模型，但是不知道从哪方面下手。现今UG的软件使用的朋友也越来越多，在高校里也有专门的课程来学习。当然我们不跟专业的认识相比，就学习一些简单的基础的模型创建。其实该软件的学习说难也不是特别的难，但说不难想要学好也不容易。
一、基础建模

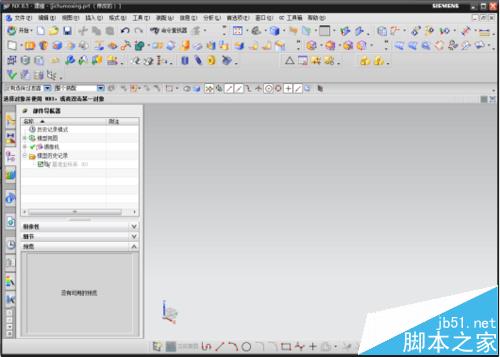

1、首先肯定是需要安装一个UG软件，安装也是有一些复杂的，另外有专门说明安装的步骤方法。点击打开UG软件，我们就可以看到主页面，找到左上角的一个“新建”按钮，并单击“新建”。在弹出的页面中选中页面中的“模型”选项。（建立3D模型的一般都会选中该选项，当然熟练的话也可以选用其他的，根据需要选择。）将模型的名称改为“jichumoxing.prt ”， 存储的路径为“D:/Program Files/Siemens/moxing/”。需要注意的是文件名称不能为中文；储存路径也可以根据个人的爱好来选择。在这里说明一下，电脑默认的是C盘的，我们可以根据需要选择。最后，点击“确认”。

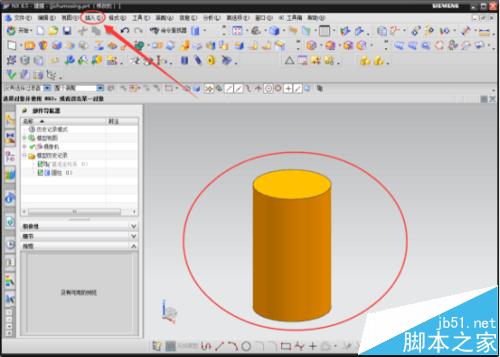

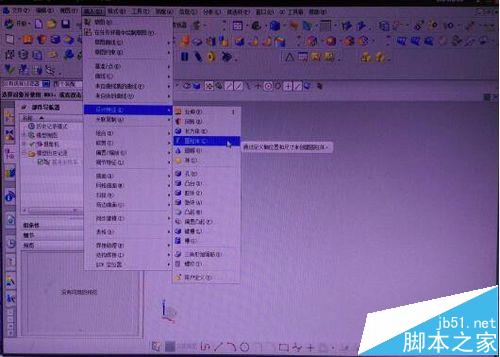

2 、点击“确认”后进入到“jichumoxing ”模型文件编辑模型建立的主页面。在菜单栏中找到“插入”的菜单，然后选中并单击。在弹出来的一列子菜单中，找到“设计特征”菜单选项；选中后又会自动弹出另一个子菜单，在菜单中找到的“圆柱体”的选项，并单击。

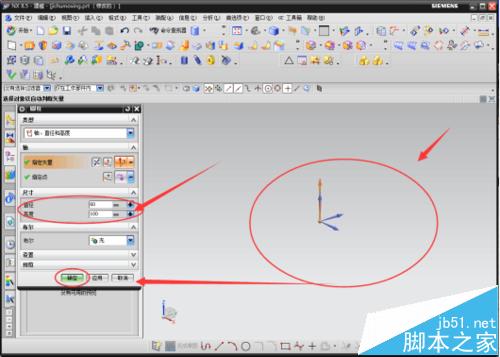

3 、点击“圆柱体”选项后，在页面的模型建立区域中会有一个坐标系。在页面的左边会弹出一个数据输入的设置对话框。暂时不改变“指定矢量”和“指定点”的默认设置。现将尺寸设置中的直径设置为60，高度设置为100（系统默认单位为毫米mm），其他的都不更改，点击底下的“确认”。

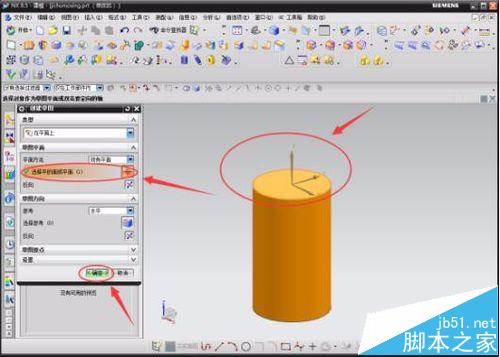

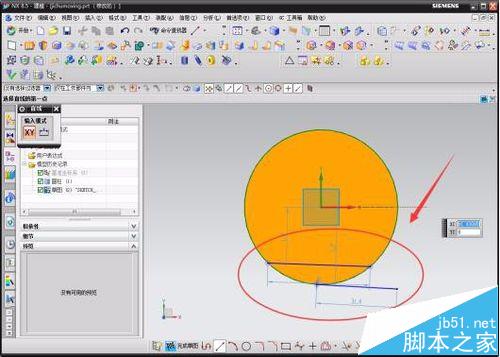

4 、点击菜单栏中“插入”菜单选项，在弹出来的子菜单中选择“草图”选项。此时会在左边的数据输入区域中弹出一个设置窗口，点击一下“选择平的面或平面”后的小图标，选中圆柱体的上底面，选中后点击“确认”。此时圆柱体的底面就会平行窗口，只看到一个平面，转动鼠标滚轮，调整模型适应窗口的大少视图，以方面草图。点击草图功能区中的“直线”工具，随意在圆柱曲线上点击一下确定点，再在另外的圆边上点击；接着在小圆弧一段内的弧线点击，作另外一条平行的直线即可。作此草图主要是为后面的体切割提供“约束”选择。最后点击“完成草图”。
5 、得到草图后，首先多圆柱体进行钻孔，制作一个圆杯状的模型，点击窗口左上角“钻孔”的小图标。然后在左边弹出的数据框中按提示填入相应的数据，点击指定点后的小图标后在圆柱体底面的圆心出点击一下；“成型”选项中选择“简单”，尺寸中直径设置为40，深度设置为90，顶锥角设置为179.9（不能设置为180或大于180）；布尔值选择“求差”选项。最后点击底下的“确定”。点击确定后，一个简单的基础的模型实际上已经完成了，但仍然还可以再修改一下。

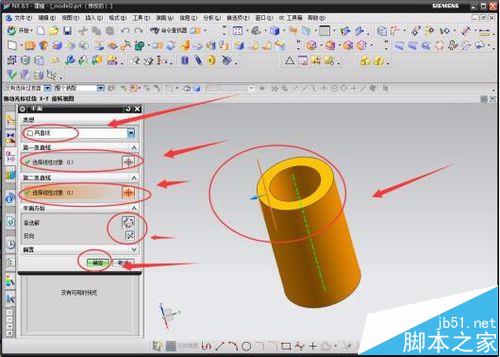

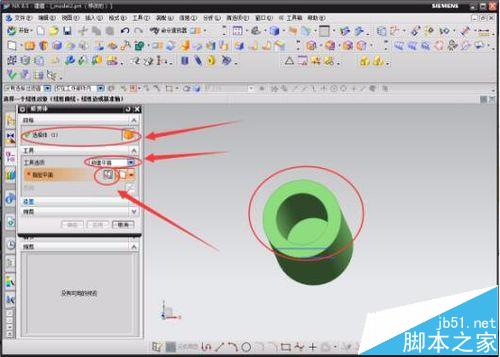

6 、得到圆杯模型后，继续再修改一下其他的形状（说明一下，这里的修改只为了操作建立其他模型时都会用到的一些方法，并不是按照常规模型去做，之探究创建手法，不谈论外观）。点击工具栏中“修剪体”的小图标或者在“插入”中选择修剪体都可以，在“工具选项”中选择“新建平面”，点击“指定平面”后的小图标，进入到下一个修剪方法中。在弹出来的数据设置框中选择“两直线”的修剪方式，分别在“第一、第二条直线”中点击其后面的小图标，并选中模型草图中的两直线，确定好修剪的方向，最后点击“确定”，完成了“修剪体”的操作。
7 、在完成“修剪体”的操作后，原来的圆柱体就发生了改变，多了一个平面。点击“插入”并选择“草图”选项，在新平面中制作草图。草图就简单点，分别将新得到的长方形平面的四边中线用两条直线连接起来，点击“完成草图”。（相信经过前面相似的操作后，制作草图应该不会觉得很难活复杂了）

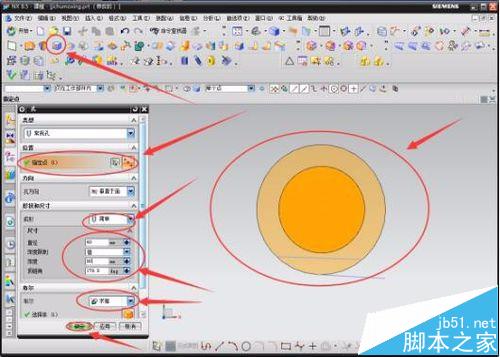

草图完成后点击“钻孔”小图标，选择“常规孔”，尺寸中的直径设置为40，深度设为为90（在钻孔时，钻头长度大于或等于模型最长距离就可以，该出只要大于60即可），顶锥角设为179.9即可，布尔值选择“求差”。最后点击“确定”。
