PowerDesigner软件怎么创建概念数据模型?

本篇经验将介绍如何在PowerDesigner中创建概念数据模型。概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

1、打开PowerDesigner，点击菜单“File”---->“New Model”，如下图所示：

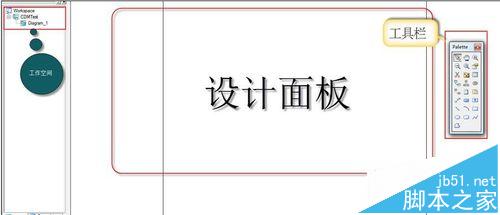

2、点击【OK】按钮后，将进入如下的画面，如下图所示：

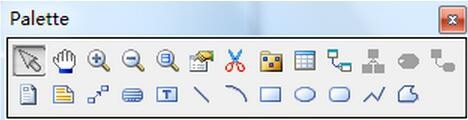

3、系统将出现一个工具栏如下，用于在设计面板中设计模型，如下图所示：

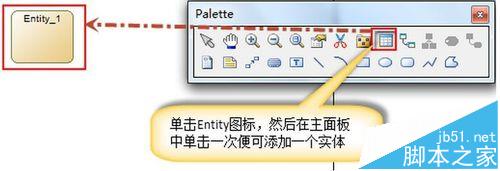

4、单击Entity图标，然后在主面板中单击一次便可添加一个实体，如下图所示：

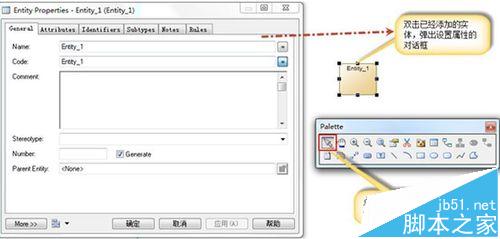

5、切换回一般鼠标模式，双击已经添加的实体，弹出设置属性的对话框，如下图所示：

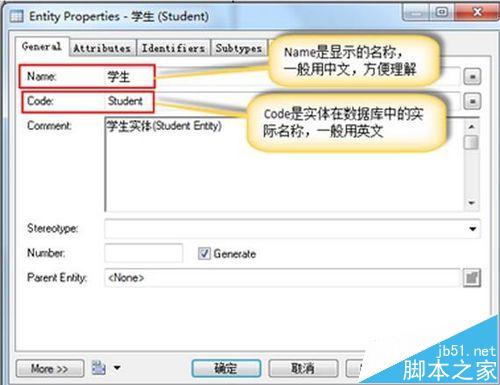

6、在General选项卡中可以设置实体的Name和Code等属性，如下图所示：Code是实体在数据库中的实际名称，一般用英文，Name是显示的名称，一般用中文，方便理解。

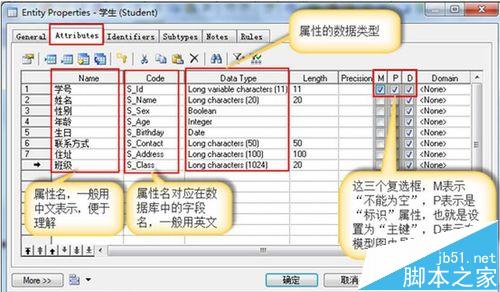

7、切换到Attributes选项卡可以添加实体的属性，如下图所示：

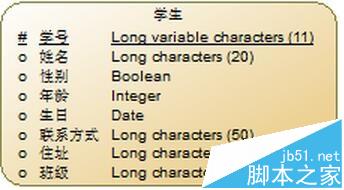

8、设置完成之后，如下图所示：
