_几种必知的oracle结构图

 　　一、数据库结构

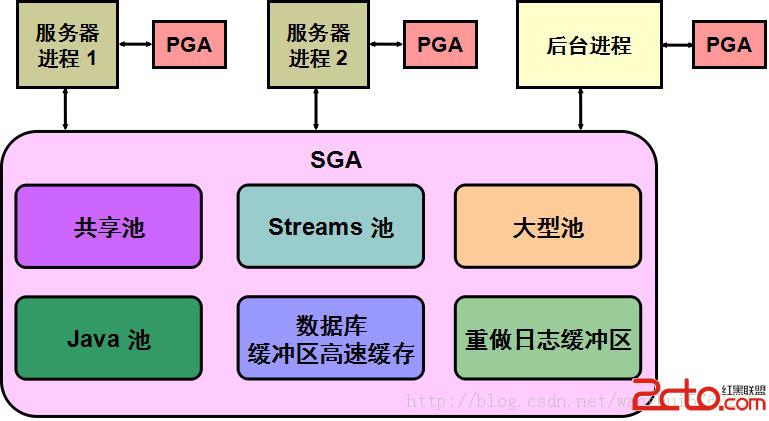

　　二、Oracle 内存结构

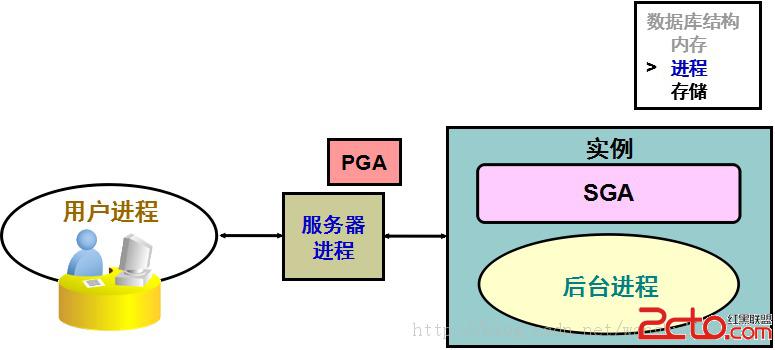

　　三、进程结构

　　1、 用户进程：在数据库用户请求连接到Oracle 服务器时启动

　　2、 服务器进程：可以连接到Oracle实例，它在用户建立会话时启动

　　3、 后台进程：再启动Oracle实例时启动

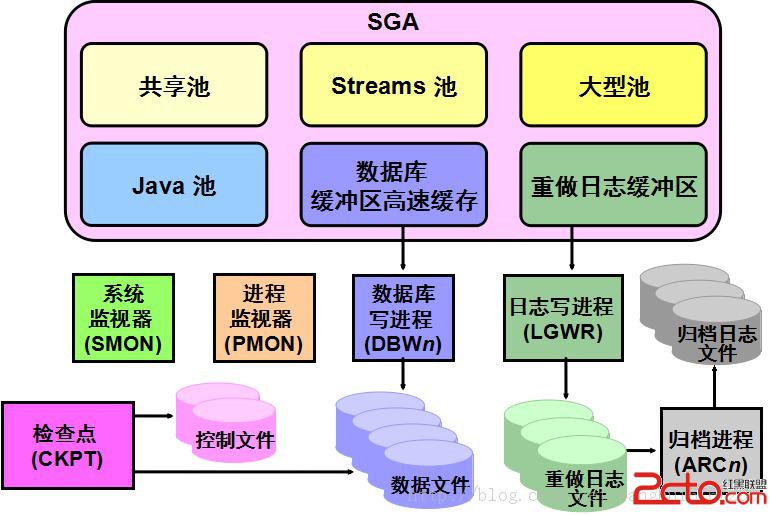

　　四、Oracle实例管理

　　1、 系统监视器(SMON)：出现故障后启动实例时执行崩溃恢复任务

　　2、 进程监视器(PMON)：用户进程失败时执行进程清理任务

　　3、 数据库写进程(DBWn)：将修改后的块从数据库缓冲区高速缓存写入磁盘中的数据文件

　　4、 检查点(CKPT)：通过更新数据库的所有数据文件和控制文件指出最新的检查点

　　5、 日志写进程(LGWR)：将重做日志条目写入磁盘

　　6、 归档进程(ARCn)：发生日志切换时将重做日志文件复制到归档存储器

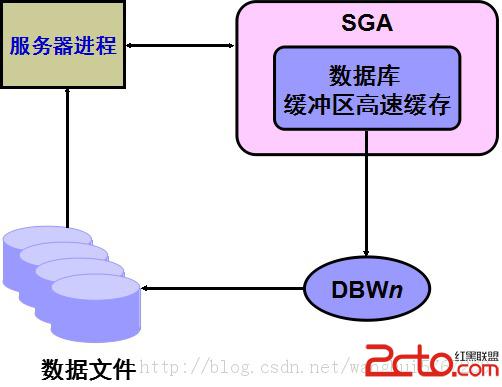

　　五、服务器进程和数据库缓冲区高速缓存

　　处理某个查询时，Oracle服务器进程会在数据库缓冲区高速缓存中查找它所需的所有数据块。如果未在数据库缓存区高速缓存中找到数据块，服务器进程会从数据文件中读取数据块，并在数据库缓存区高速缓存中添加一个副本。因为关于同一数据块的后续请求可能会在内存中找到该数据块，因此，这些请求可能不需要进行物理读操作。Oracle服务器使用最近用过的算法腾出最近未访问的缓冲区，以便在数据库缓冲区高速缓存中为新数据块提供空间。

　　缓冲区高速缓存中的缓冲区可能处于一下四种状态之一：

　　① 已连接：可防止多个会话同时对同一数据块进行写操作。此时，其他会话正等待访问该块。

　　② 干净：缓冲区现已解除连接，如果没有再次引用当前内容(数据块)，该缓冲区是可以立即腾出的候选项。此时，不是缓冲区的 内容已与磁盘中存储的数据块内容同步，就是缓冲区中包含块的一致读取(CR)快照。

　　③ 空闲或未使用：实例刚刚启动，缓冲区为空。此状态与“干净”状态非常相似，不同之处在于缓冲区尚未使用。
