首先感谢我的同学小白，他是学信息的，对这个比较内行，其实主要工作都是他搞的呵呵，成本将近10块钱，主要是面包板，一个电平转换电路，一个串口，其他就是些电阻电容什么的呵呵。
进入正题，我的机子是之前问别人二手买的，她也是二手买的（学校里的同学），对电脑也不熟悉，所以也不知道超级密码怎么回事，根本就不知道。到我手上，重装时候发现有超级密码，因此比较郁闷，网上看了下帖子说CMOS不能掉电的，一掉电就要求输超级密码，所以一直也没去动。
后来发现了USB集线器的电涌问题，同学说可能是网线口里面有短路，要拆机擦一下，我就下了个拆机说明书，按照说明书拆，结果说明书第一个就是要拆电池。。。。。。。。后来所有的故事都从这里开始了。
P颠P颠拆完，擦完，装回去，点亮了。心里这个喜啊，可是。。。。。就在这个时候出现时间日期错误，要输超级密码了，人一下子就懵了。。。。以前都听说要直接换主板的，那我还不如拆零件卖了得了。。。。。。。
这时正好有事，出去散散心，抱着一丝希望给同学打电话，他说只能写IC了，100左右，这时心里稍微爽一点了，因为我一直以为至少要500-600块的。

后来晚上回来，在网上搜啊搜，看大家是怎么搞的，结果看到51上面就有，就是这两个：http://www.51nb.com/39580/viewspace-1967.html 还有http://forum.51nb.com/viewthread.php?tid=362323 ，看了后面这个帖子，说要编程器什么的，想想学校应该有的，不过要吹下来也比较危险的，我又没有风枪。。。。。

最后没办法了，打电话给各个信息学院认识的人，托他们去借编程器，结果都不怎么顺利

就在这个时候，小白同志出现了，真是救星啊，他说最近正好在搞实验，8脚的EEPROM正好搞过，可能能行，我又把情况告诉了他，他说基本没问题，那时候我这个喜啊

网上下了r24rf08_setup，还有IBMPASS，小白花了一个下午时间研究前面这个软件，然后一个晚上研究了AT24RF08C的电路图，做了面包板，今天早上用空白芯片试验成功，于是就到我这里来了。

本来以为是要把芯片吹下来的，结果引线就可以了，参考的是http://www.51nb.com/39580/viewspace-1967.html，感谢前辈

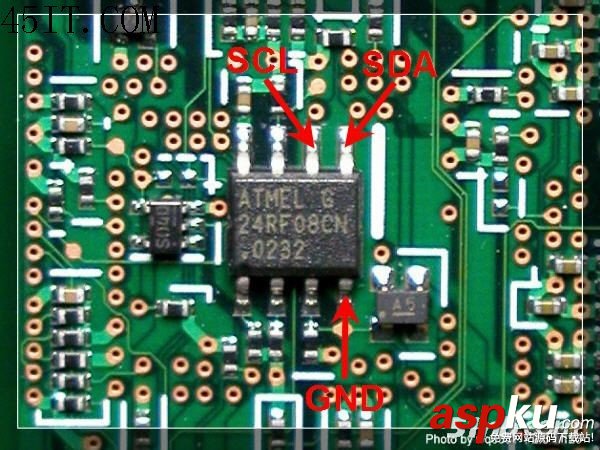

根据上面那个帖子里面是三根引线的，分别是地线和两根数据线，但是还需要电脑开机的

芯片,IBM,超级密码

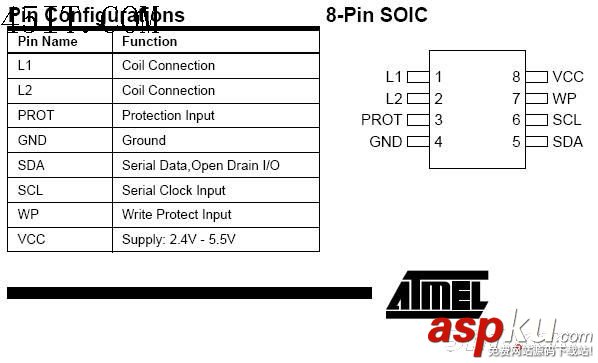

而根据芯片的说明书，引脚定义在这里

芯片,IBM,超级密码

可以看到，用2.4-5.5V也可以驱动芯片，读出来，因此小白做的面包板是4根线的，其中一根输出5V电源给VCC使用

由于24RF08CN（还好不是14脚的CT）脚比较小，我焊的，焊了掉，掉了焊，总共焊了可能有10次了，焊接的时间前后就花了半个多小时

芯片,IBM,超级密码

上5V电源，启动r24rf08_setup解压出来的文件，居然读不出来的，生成一个T.BIN文件不是要求的1KB，而是0KB，这下有点晕了
莫非是芯片受热给我焊坏了

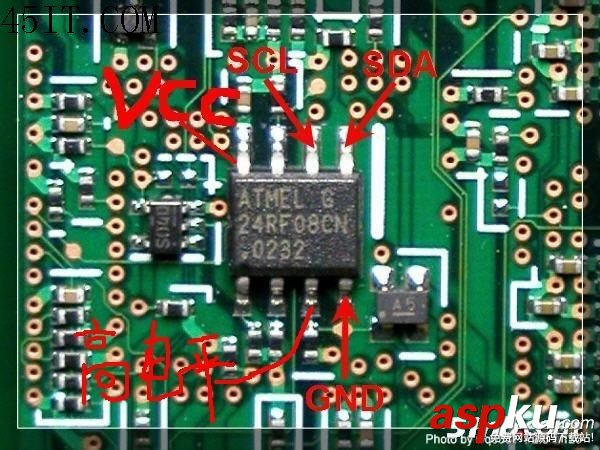

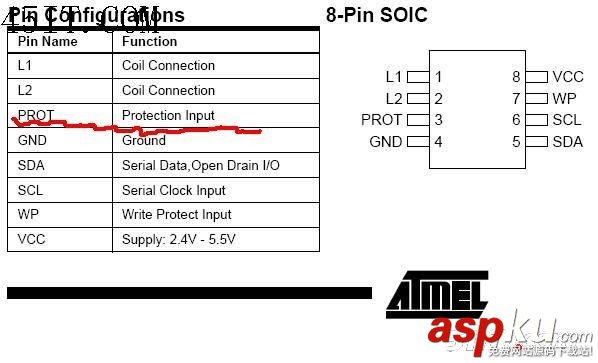

还是小白比较沉着，说再看一下芯片说明书，因为每个芯片毕竟都不一样的，结果发现芯片第3引脚是一个输入保护，其处于低电平时串口是无法读取其中的内容的
芯片,IBM,超级密码

所以就把3脚接高电平，入下图，一共5根线（又回想起线的难焊了）

芯片,IBM,超级密码

此时再接通5V电源，运行程序，一切正常，生成了T.BIN文件，1KB大小，用同一目录下的IBMPASS立刻破解完成

最后就是把机器装起来，输入超级密码，PASS
正好中午12点，赶紧去饭馆BG人家
如有需要，我叫小白拍面包板的照片上来

其实面包板的作用就是电平转换，把串口的电压和24RF08的能够做成相互连通，这次做的面包板只有读的作用不能写，改进一下可以写的

最后说明一下，网上目前看到的情况都是要么吹芯片的方法，要么3根线还要开笔记本的方法，第一种方法比较安全，但是麻烦，第二种有点危险，错了的话可能烧一片的，我这种相对来说稍微安全点，也方便一点，但是焊接功底要好烙铁要拔掉插头焊防止静电
