关于USB口带移动硬盘的的那点事儿

其实早就想写这个问题，但是最近一直比较忙，现在正好是两个产品的一个中间过渡期，有时间写一下这个问题：

网上一直有这样一个论断，就是看一个口能不能带动移动硬盘来评价一个USB端口的供电指标是高还是低。

其实呢，能不能带动移动硬盘供电指标关系不大!

要理解这个问题，先得看看电脑是怎样为USB供电的。先看看台式机是怎样为USB口供电的

从上图可看出，USB电源直接来自机箱的ATX电源输出，只不过中间加了保险和用来滤高频的磁珠。ATX电源的输出，大家都知道，只要在4.75~5.25之间都算合格，毕竟台式机成本在那里放着，这个电压有这个精确值也就够了，不过一般输出电压都会比5v高，我们实测一般在5.1~5.2V之间，为什么要提些这个，呵呵，因为后文还要用到;

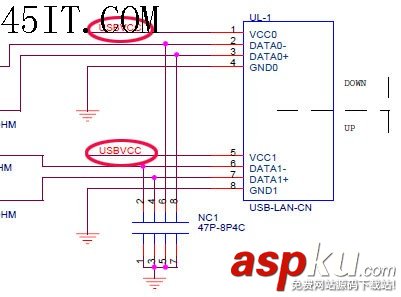

再来看看笔记本的USB电压供电

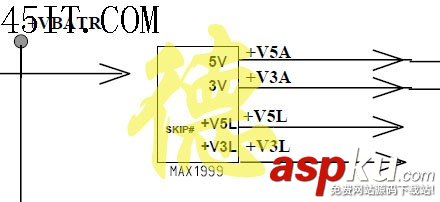

上图中的USBVCC从哪里来呢?看下面

看见没有，从MAX1999输出的，这个芯片是两路输出的pwm DC-DC,最大输出电流10A，好电源啊!好电源就是不一样，其输出精度为1.5%,换算成绝对值就是5V输出在4.925~5.075之间波动，简单一点，看成5V不变好了!当然好一点的笔记本不会省成本的，在USB前还有一个USB电源管理芯片，我们来看看这个芯片的参数：500mA minimum continuous load current per port;1.25A maximum short circuit current limit(取自MIC2526 datasheet)。

有了这个芯片以后，当电流超过她的临界电流大约1秒以后(因为其工作原理就是靠温升来感知的，速度当然不能和用专用的毫欧电阻和比较器电路的响应速度相比了)，其内部的温升会达到切断临界值而切断外供电源，而现在很多新的大容易硬盘的启动电流在临界电流以上持续可不止1秒，这也是为什么有些老款的高档的笔记本反而移动硬盘的带动能力很一般的原因!(其实这也是为什么i.hub不选用这种USB电源管理芯片的很重要的原因之一)而且现在本本都那么便宜，绝大多数本本都不会有那个芯片，所以我们暂时也省了!

好了，台式机和笔记本的供电都看了吧，这两种基本上都算是直接从主电源处接出来的电源，要说USB口供电不足，实在是没道理啊
