Android RippleDrawable 水波纹/涟漪效果的实现

2019-10-21 21:42:00

字体：大中小

来源：转载

供稿：网友

一、效果图

Android,RippleDrawable,水波纹

二、RippleDrawable基本概念介绍

（1）、RippleDrawable

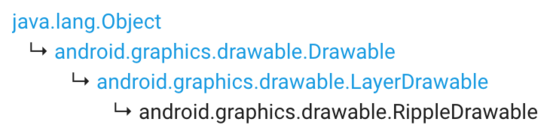

RippleDrawable可以实现上面效果图中的水波纹效果，它是在API 21 中添加的，所以，低于21的版本中不可使用。它的继承关系如下：

Android,RippleDrawable,水波纹

根据上面的继承关系，我们可知，我们可以用它来做背景；RippleDrawable是有层级的——LayerDrawable的特性。

（2）、xml属性

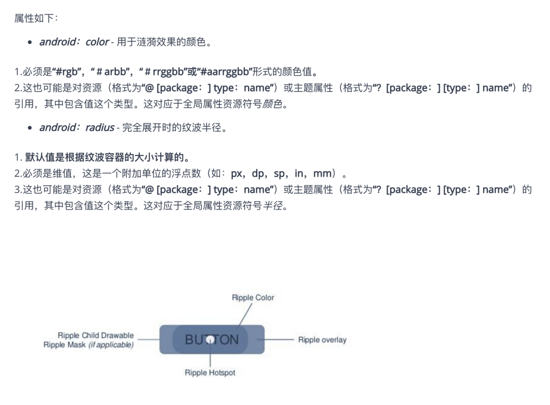

RippleDrawable在xml中对应的是 <ripple></ripple>,它只有两个属性——color、radius。具体可参考下图：

Android,RippleDrawable,水波纹

（3）、ripple的特性

A touch feedback drawable may contain multiple child layers, including a special mask layer that is not drawn to the screen. A single layer may be set as the mask from XML by specifying its android:id value as [R.id.mask](https://developer.android.com/reference/android/R.id.html#mask) . At run time, a single layer may be set as the mask using setId(..., android.R.id.mask) or an existing mask layer may be replaced using setDrawableByLayerId(android.R.id.mask, ...) .

ripple可以对触摸事件作出相应的反馈，它可以包含多个item。

其中id 为 mask 的item 在初始化界面时不会直接绘制出来，而是在发生触摸之后才会绘制。

mask 直译过来有遮罩的意思，它会限定水波纹的范围。

如果我们需要将 ripple 中的某个item设置为 mask , 在xml 中，直接为该item设置id属性即可—— android:id="@android:id/mask" ; 在Java代码中如果想替换现有的mask，可以通过 RippleDrawable中的 setDrawableByLayerId(android.R.id.mask, newDrawable) 来实现。

没有指定mask ，并且也没有指定radius 时，会以控件宽高中的较大值为直径绘制水波纹，这样就必然会超出控件的范围，所以，这种效果也叫做无界水波纹效果。

指定mask 后，id 为 mask 的item 中指定的drawable 可以限定水波纹的范围。

三、代码示例：

(1)、xml 中定义 ripple

下列代码依次对应效果图中的前6个。

ripple_1.xml

<?xml version="1.0" encoding="utf-8"?><!--只有一个 ripple 节点--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop"></ripple>

ripple_2.xml

<?xml version="1.0" encoding="utf-8"?><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <!--为drawable 赋一个color 值，是不生效的-->  <item    android:id="@android:id/mask"    android:drawable="@color/blue" /></ripple>

ripple_3.xml

<?xml version="1.0" encoding="utf-8"?><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <!--这里使用drawable时，并不是所有drawable都生效。需要带有透明边框.否则，图片不生效。而且，绘制出来之后会更改掉原图的色彩信息，  图片的颜色值会变为 ripple 节点中的 color 值；ripple 只会在该图片区域内有效；图片会被拉伸-->  <item    android:id="@android:id/mask"    android:drawable="@drawable/act_attentioned" />  <!--android:drawable="@drawable/square_team_selected"/>--></ripple>

ripple_4.xml

<?xml version="1.0" encoding="utf-8"?><!--以此作为 backGround时，控件初始时使用 item 作为bg ; 按压时会有一个色值渐变效果，按住不松时会显示 ripple 和 item 中颜色的混合值；松手的瞬间会显示 ripple 中色值，然后再渐变为item中的色值--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <item>    <shape android:shape="rectangle">      <solid android:color="@color/blue" />      <corners android:radius="@dimen/dp10" />    </shape>  </item></ripple>

ripple_5.xml

<?xml version="1.0" encoding="utf-8"?><!--以此作为 backGround时，控件没有默认背景色；生效的只有ripple中的色值；此时，item 只要控制ripple 的范围--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <item android:id="@android:id/mask">    <shape android:shape="rectangle">      <solid android:color="@color/blue" />      <corners android:radius="@dimen/dp10" />    </shape>  </item></ripple>

ripple_6.xml

<?xml version="1.0" encoding="utf-8"?><!--相当于 ripple 和 selector 的叠加--><ripple xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:color="@color/colorAccent"  tools:targetApi="lollipop">  <item>    <selector>      <item        android:drawable="@drawable/daomeixiong"        android:state_pressed="true" />      <item android:drawable="@drawable/gongfuxiongmao" />    </selector>  </item></ripple>

(2)、java代码中定义ripple

下列代码依次对应效果图中的后五个

/** * 作者：CnPeng * 时间：2018/8/8 * 功用：Ripple使用示例 * 其他： */public class RippleDrawableActivity extends AppCompatActivity {  ActivityRippleBinding mBinding;  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  @Override  protected void onCreate(@Nullable Bundle savedInstanceState) {    super.onCreate(savedInstanceState);    mBinding = DataBindingUtil.setContentView(this, R.layout.activity_ripple);    initTv1RippleBG(R.color.f9cf87);    initTv2RippleBG();    initTv3RippleBG();    initTv4RippleBG();    initTv5RippleBG();  }  /**   * 作者：CnPeng   * 时间：2018/8/8 下午3:37   * 功用：xml中已经设置背景为 ripple_1.xml 为背景，此处是更改ripple_1中的颜色   * 说明：   */  @SuppressLint("ClickableViewAccessibility")  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  public void initTv1RippleBG(final int colorResId) {    final RippleDrawable rippleDrawable = (RippleDrawable) mBinding.tvRippleBg1.getBackground();    mBinding.tvRippleBg1.setOnTouchListener(new View.OnTouchListener() {      @RequiresApi(api = Build.VERSION_CODES.M)      @Override      public boolean onTouch(View v, MotionEvent event) {        rippleDrawable.setHotspot(event.getX(), event.getY());        //如果radius小于控件的宽高中的大值，则，触摸超出radius的部分时，也只会在控件中心位置为起点以radius为半径绘制ripple        rippleDrawable.setRadius(200);        rippleDrawable.setColor(ColorStateList.valueOf(getResources().getColor(colorResId)));        return false;      }    });  }  /**   * 作者：CnPeng   * 时间：2018/8/8 下午12:02   * 功用：以代码的方式构建rippleDrawable为背景——没有设置mask   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv2RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深蓝    int normalColor = Color.parseColor("#303F9F");    //玫瑰红    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, null, null);    mBinding.tvRippleBg2.setBackground(rippleDrawable);  }  /**   * 作者：CnPeng   * 时间：2018/8/8 下午12:02   * 功用：以代码的方式构建rippleDrawable为背景——有drawable,但不设置mask   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv3RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深蓝    int normalColor = Color.parseColor("#303F9F");    //玫瑰红    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    Drawable drawable = getResources().getDrawable(R.drawable.act_attentioned);    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, drawable, null);    mBinding.tvRippleBg3.setBackground(rippleDrawable);  }  /**   * 作者：CnPeng   * 时间：2018/8/8 下午12:02   * 功用：以代码的方式构建rippleDrawable为背景——无drawable,设置mask   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv4RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深蓝    int normalColor = Color.parseColor("#303F9F");    //玫瑰红    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    Drawable drawable = getResources().getDrawable(R.drawable.act_attentioned);    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, null, drawable);    mBinding.tvRippleBg4.setBackground(rippleDrawable);  }  /**   * 作者：CnPeng   * 时间：2018/8/8 下午12:02   * 功用：以代码的方式构建rippleDrawable为背景——有drawable,设置mask   * 说明：http://www.tothenew.com/blog/ripple-effect-in-android/   * https://www.programcreek.com/java-api-examples/index.php?api=android.graphics.drawable.RippleDrawable   */  @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)  private void initTv5RippleBG() {    int[][] stateList = new int[][]{        new int[]{android.R.attr.state_pressed},        new int[]{android.R.attr.state_focused},        new int[]{android.R.attr.state_activated},        new int[]{}    };    //深蓝    int normalColor = Color.parseColor("#303F9F");    //玫瑰红    int pressedColor = Color.parseColor("#FF4081");    int[] stateColorList = new int[]{        pressedColor,        pressedColor,        pressedColor,        normalColor    };    ColorStateList colorStateList = new ColorStateList(stateList, stateColorList);    float[] outRadius = new float[]{10, 10, 15, 15, 20, 20, 25, 25};    RoundRectShape roundRectShape = new RoundRectShape(outRadius, null, null);    ShapeDrawable maskDrawable = new ShapeDrawable();    maskDrawable.setShape(roundRectShape);    maskDrawable.getPaint().setColor(Color.parseColor("#000000"));    maskDrawable.getPaint().setStyle(Paint.Style.FILL);    ShapeDrawable contentDrawable = new ShapeDrawable();    contentDrawable.setShape(roundRectShape);    contentDrawable.getPaint().setColor(Color.parseColor("#f7c653"));    contentDrawable.getPaint().setStyle(Paint.Style.FILL);    //contentDrawable实际是默认初始化时展示的；maskDrawable 控制了rippleDrawable的范围    RippleDrawable rippleDrawable = new RippleDrawable(colorStateList, contentDrawable, maskDrawable);    mBinding.tvRippleBg5.setBackground(rippleDrawable);  }}

（3）、activity_ripple.xml

<?xml version="1.0" encoding="utf-8"?><layout>  <ScrollView xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:fillViewport="true"    android:orientation="vertical">    <LinearLayout      android:layout_width="match_parent"      android:layout_height="match_parent"      android:gravity="center_horizontal"      android:orientation="vertical"      android:padding="@dimen/dp10">      <!--无界水波纹效果，所谓无界，实际是以空间宽度或高度中的大值作为直径绘制一个园-->      <TextView        android:layout_width="150dp"        android:layout_height="50dp"        android:background="@drawable/ripple_1"        android:clickable="true"        android:gravity="center"        android:text="不设置mask/wrapContent" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_1"        android:clickable="true"        android:gravity="center"        android:text="不设置mask/match_parent" />      <!--有界水波纹效果。水波纹效果只在控件内绘制-->      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_2"        android:clickable="true"        android:gravity="center"        android:text="mask/match_parent/drawable_color" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_3"        android:clickable="true"        android:gravity="center"        android:text="mask/match_parent/drawable_drawable" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:background="@drawable/ripple_4"        android:clickable="true"        android:gravity="center"        android:text="match_parent/drawable_shape" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:background="@drawable/ripple_5"        android:clickable="true"        android:gravity="center"        android:text="match_parent/drawable_shape" />      <TextView        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:background="@drawable/ripple_6"        android:clickable="true"        android:gravity="center"        android:text="match_parent/drawable_shape" />      <!--测试代码控制ripple颜色-->      <TextView        android:id="@+id/tv_rippleBg1"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:background="@drawable/ripple_1"        android:clickable="true"        android:gravity="center"        android:text="代码控制更改ripple.xml中的颜色" />      <!--测试代码控制ripple颜色-->      <TextView        android:id="@+id/tv_rippleBg2"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代码编写ripple作为Tv背景_无derawable_无mask" />      <!--测试代码控制ripple颜色-->      <TextView        android:id="@+id/tv_rippleBg3"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代码控制ripple3_有drawable_无mask" />      <!--测试代码控制ripple颜色-->      <TextView        android:id="@+id/tv_rippleBg4"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代码控制ripple4_无drawable_有mask" />      <!--测试代码控制ripple颜色-->      <TextView        android:id="@+id/tv_rippleBg5"        android:layout_width="match_parent"        android:layout_height="50dp"        android:layout_marginTop="@dimen/dp10"        android:clickable="true"        android:gravity="center"        android:text="代码控制ripple5_有drawable_有mask" />    </LinearLayout>  </ScrollView></layout>

四、总结

（1）、涟漪效果的应用现状

应用名称	是否应用涟漪效果	应用的位置
知乎	有	在底部导航和首页列表中有应用
QQ	无	无
微信	无	无
简书	无	无
支付宝	无	无
口碑	无	无
微博	无	无
美团	无	无
淘宝	有	消息列表和Dialog中的按钮
