昨天在做项目中，遇到一个需要显示扇形图的功能，网上搜了一下，发现code4app里面也没有找到我想要的那种类似的效果，没办法了，只能自己学习一下如何画了。

首先我们需要了解一个uiview的方法

-(void)drawRect:(CGRect)rect

我们知道了这个方法，就可以在自定义UIView的子类的- (void)drawRect:(CGRect)rect里面绘图了，关于drawrect的调用周期，网上也是一找一大堆，等下我会整理一下，转载一篇供你们参考。

废话少说，下面直接开始代码

首先我们自定义一个继承字uiview的子类，我这里就起名字叫pieview了

首先我们试试先画一个圆

#import "pieview.h"//直径，其实radius是半径的意思吧，哈哈 算了先用着，demo都写好了就不改了，你们知道就行了#define radius 50@implementation pieview-(void)drawRect:(CGRect)rect{    CGContextRef ctx = UIGraphicsGetCurrentContext();//获取图形上下文    CGPoint cent=CGPointMake((self.frame.size.width/2)-radius/2, (self.frame.size.height/2)-radius/2);//设置图形开始画的坐标原点,根据实际需要设置，我这是随便写的    CGContextAddEllipseInRect(ctx, CGRectMake(cent.x, cent.y, 100, 100));这个是核心函数，在这里设置图形的开始从哪里画，画的宽度和高度是多少。如果宽高不一样 可就是椭圆了啊     [[UIColor greenColor] set];//设置颜色    CGContextFillPath(ctx);//实心的    //CGContextStrokePath(ctx);空心的}@end

然后我们创建一个控制器 pieViewController 引用我们的pieview，展示一下效果

#import "pieViewController.h"//#import "myview.h"//#import "JYpieview.h"#import "pieview.h"@interface pieViewController ()@end@implementation pieViewController- (void)viewDidLoad {  [super viewDidLoad];  pieview *view=[[pieview alloc]init];  view.frame=CGRectMake(4, 150, 150, 300);  [self.view addSubview:view];}- (void)didReceiveMemoryWarning {  [super didReceiveMemoryWarning];  // Dispose of any resources that can be recreated.}@end

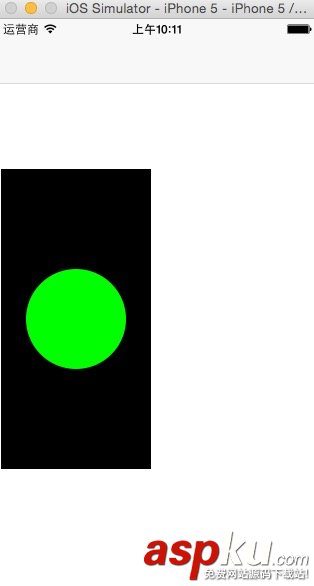

好了看一下效果吧
ios开发,画扇形图,IOS,扇形图
好了，下面让我们开始扇形图的制作吧

#import "pieview.h"//直径#define radius 50#define PI 3.14159265358979323846@implementation pieview//计算度转弧度static inline float radians(double degrees) {  return degrees * PI / 180;}-(void)drawRect:(CGRect)rect{  CGPoint cent=CGPointMake((self.frame.size.width/2)-radius/2, (self.frame.size.height/2)-radius/2);  CGContextRef ctx = UIGraphicsGetCurrentContext();  CGContextClearRect(ctx, rect);  float angle_start = radians(0.0);  float angle_end = radians(120.0);  CGContextMoveToPoint(ctx, cent.x, cent.y);  CGContextSetFillColor(ctx, CGColorGetComponents( [[UIColor greenColor] CGColor]));  CGContextAddArc(ctx, cent.x, cent.y, radius, angle_start, angle_end, 0);  CGContextFillPath(ctx);  angle_start = angle_end;  angle_end = radians(360.0);  CGContextMoveToPoint(ctx, cent.x, cent.y);  CGContextSetFillColor(ctx, CGColorGetComponents( [[UIColor blueColor] CGColor]));  CGContextAddArc(ctx, cent.x, cent.y, radius, angle_start, angle_end, 0);  CGContextFillPath(ctx);}@end

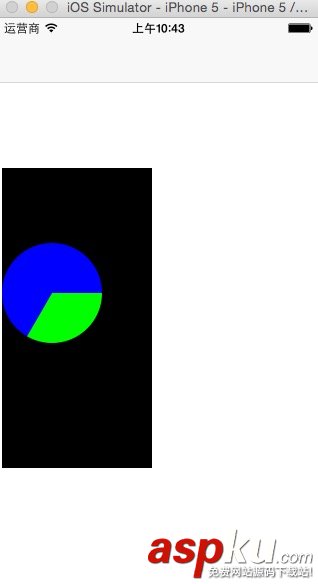

在运行一下，我们看下效果
ios开发,画扇形图,IOS,扇形图
可使有没有觉得上面的代码很多重复的？对的，我们可以封装一个方法那么重构后的代码我就一次性的贴上去了

#import "pieview.h"//直径#define radius 50#define PI 3.14159265358979323846@implementation pieview//计算度转弧度static inline float radians(double degrees) {  return degrees * PI / 180;}static inline void drawArc(CGContextRef ctx, CGPoint point, float angle_start, float angle_end, UIColor* color) {  CGContextMoveToPoint(ctx, point.x, point.y);  CGContextSetFillColor(ctx, CGColorGetComponents( [color CGColor]));  CGContextAddArc(ctx, point.x, point.y, radius, angle_start, angle_end, 0);  //CGContextClosePath(ctx);  CGContextFillPath(ctx);}-(void)drawRect:(CGRect)rect{  CGPoint cent=CGPointMake((self.frame.size.width/2)-radius/2, (self.frame.size.height/2)-radius/2);  CGContextRef ctx = UIGraphicsGetCurrentContext();  CGContextClearRect(ctx, rect);  float angle_start = radians(0.0);  float angle_end = radians(121.0);  drawArc(ctx, cent, angle_start, angle_end, [UIColor yellowColor]);  angle_start = angle_end;  angle_end = radians(228.0);  drawArc(ctx, cent, angle_start, angle_end, [UIColor greenColor]);  angle_start = angle_end;  angle_end = radians(260);  drawArc(ctx, cent, angle_start, angle_end, [UIColor orangeColor]);  angle_start = angle_end;  angle_end = radians(360);  drawArc(ctx, cent, angle_start, angle_end, [UIColor purpleColor]);}@end

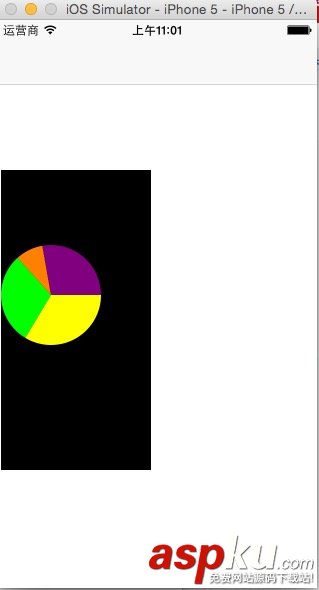

看下运行效果图
ios开发,画扇形图,IOS,扇形图

如果我们中途数据变了想要改一下图形怎么办呢？

那么我们就需要用到这个

  //通知自定义的view重新绘制图形//  [self setNeedsDisplay];

这时候我们就要pieview向外界提供一个接口属性，这是我做的模拟5面之后改变圆形的直径大小

.h文件

#import <UIKit/UIKit.h>@interface pieview : UIView//直径@property(nonatomic,assign)float radius;@end

.m文件

#import "pieview.h"#define PI 3.14159265358979323846@implementation pieview//计算度转弧度static inline float radians(double degrees) {  return degrees * PI / 180;}static inline void drawArc(CGContextRef ctx, CGPoint point, float angle_start, float angle_end, UIColor* color,float radius) {  CGContextMoveToPoint(ctx, point.x, point.y);  CGContextSetFillColor(ctx, CGColorGetComponents( [color CGColor]));  CGContextAddArc(ctx, point.x, point.y, radius, angle_start, angle_end, 0);  //CGContextClosePath(ctx);  CGContextFillPath(ctx);}-(void)drawRect:(CGRect)rect{  CGPoint cent=CGPointMake((self.frame.size.width/2)-self.radius/2, (self.frame.size.height/2)-self.radius/2);  CGContextRef ctx = UIGraphicsGetCurrentContext();  CGContextClearRect(ctx, rect);  float angle_start = radians(0.0);  float angle_end = radians(121.0);  drawArc(ctx, cent, angle_start, angle_end, [UIColor yellowColor],self.radius);  angle_start = angle_end;  angle_end = radians(228.0);  drawArc(ctx, cent, angle_start, angle_end, [UIColor greenColor],self.radius);  angle_start = angle_end;  angle_end = radians(260);  drawArc(ctx, cent, angle_start, angle_end, [UIColor orangeColor],self.radius);  angle_start = angle_end;  angle_end = radians(360);  drawArc(ctx, cent, angle_start, angle_end, [UIColor purpleColor],self.radius);}-(void)setRadius:(float)radius{  _radius=radius;  [self setNeedsDisplay];}@end

pieViewController.m文件

@implementation pieViewController- (void)viewDidLoad {  [super viewDidLoad];  pieview *view=[[pieview alloc]init];  view.radius=50;  view.frame=CGRectMake(4, 150, 150, 300);  [self.view addSubview:view];  //view.backgroundColor=[UIColor clearColor];  //模拟5秒后执行这个段代码  dispatch_after(dispatch_time(DISPATCH_TIME_NOW, (int64_t)(5.0 * NSEC_PER_SEC)), dispatch_get_main_queue(), ^{    view.radius=20;  });}- (void)didReceiveMemoryWarning {  [super didReceiveMemoryWarning];  // Dispose of any resources that can be recreated.}@end

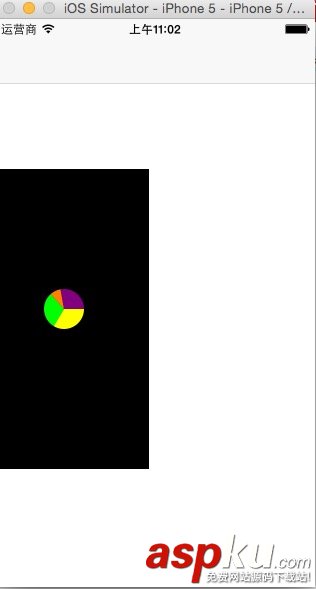

效果
