实际项目场景：去除图片的纯白色背景图，获得一张透明底图片用于拼图功能
介绍两种途径的三种处理方式(不知道为啥想起了孔乙己)，具体性能鶸并未对比，如果有大佬能告知，不胜感激。
Core Image Core Graphics/Quarz 2D Core Image
Core Image是一个很强大的框架。它可以让你简单地应用各种滤镜来处理图像，比如修改鲜艳程度,色泽,或者曝光。 它利用GPU（或者CPU）来非常快速、甚至实时地处理图像数据和视频的帧。并且隐藏了底层图形处理的所有细节，通过提供的API就能简单的使用了，无须关心OpenGL或者OpenGL ES是如何充分利用GPU的能力的，也不需要你知道GCD在其中发挥了怎样的作用，Core Image处理了全部的细节。

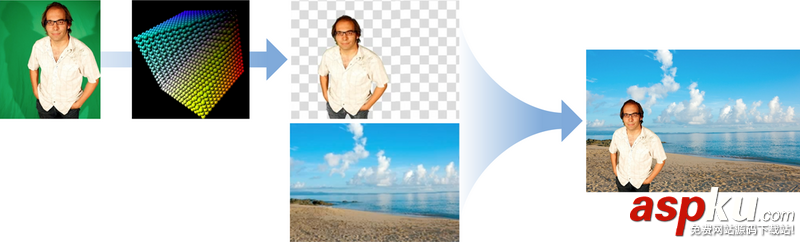

在苹果官方文档Core Image Programming Guide中，提到了Chroma Key Filter Recipe对于处理背景的范例
其中使用了HSV颜色模型，因为HSV模型，对于颜色范围的表示，相比RGB更加友好。
大致过程处理过程：
创建一个映射希望移除颜色值范围的立方体贴图cubeMap，将目标颜色的Alpha置为0.0f 使用CIColorCube滤镜和cubeMap对源图像进行颜色处理获取到经过CIColorCube处理的Core Image对象CIImage,转换为Core Graphics中的CGImageRef对象，通过imageWithCGImage:获取结果图片
注意：第三步中，不可以直接使用imageWithCIImage:,因为得到的并不是一个标准的UIImage，如果直接拿来用，会出现不显示的情况。
- (UIImage *)removeColorWithMinHueAngle:(float)minHueAngle maxHueAngle:(float)maxHueAngle image:(UIImage *)originalImage{ CIImage *image = [CIImage imageWithCGImage:originalImage.CGImage]; CIContext *context = [CIContext contextWithOptions:nil];// kCIContextUseSoftwareRenderer : CPURender /** 注意 * UIImage 通过CIimage初始化，得到的并不是一个通过类似CGImage的标准UIImage * 所以如果不用context进行渲染处理，是没办法正常显示的 */ CIImage *renderBgImage = [self outputImageWithOriginalCIImage:image minHueAngle:minHueAngle maxHueAngle:maxHueAngle]; CGImageRef renderImg = [context createCGImage:renderBgImage fromRect:image.extent]; UIImage *renderImage = [UIImage imageWithCGImage:renderImg]; return renderImage;}struct CubeMap { int length; float dimension; float *data;};- (CIImage *)outputImageWithOriginalCIImage:(CIImage *)originalImage minHueAngle:(float)minHueAngle maxHueAngle:(float)maxHueAngle{ struct CubeMap map = createCubeMap(minHueAngle, maxHueAngle); const unsigned int size = 64; // Create memory with the cube data NSData *data = [NSData dataWithBytesNoCopy:map.data length:map.length freeWhenDone:YES]; CIFilter *colorCube = [CIFilter filterWithName:@"CIColorCube"]; [colorCube setValue:@(size) forKey:@"inputCubeDimension"]; // Set data for cube [colorCube setValue:data forKey:@"inputCubeData"]; [colorCube setValue:originalImage forKey:kCIInputImageKey]; CIImage *result = [colorCube valueForKey:kCIOutputImageKey]; return result;}struct CubeMap createCubeMap(float minHueAngle, float maxHueAngle) { const unsigned int size = 64; struct CubeMap map; map.length = size * size * size * sizeof (float) * 4; map.dimension = size; float *cubeData = (float *)malloc (map.length); float rgb[3], hsv[3], *c = cubeData; for (int z = 0; z < size; z++){ rgb[2] = ((double)z)/(size-1); // Blue value for (int y = 0; y < size; y++){ rgb[1] = ((double)y)/(size-1); // Green value for (int x = 0; x < size; x ++){ rgb[0] = ((double)x)/(size-1); // Red value rgbToHSV(rgb,hsv); // Use the hue value to determine which to make transparent // The minimum and maximum hue angle depends on // the color you want to remove float alpha = (hsv[0] > minHueAngle && hsv[0] < maxHueAngle) ? 0.0f: 1.0f; // Calculate premultiplied alpha values for the cube c[0] = rgb[0] * alpha; c[1] = rgb[1] * alpha; c[2] = rgb[2] * alpha; c[3] = alpha; c += 4; // advance our pointer into memory for the next color value } } } map.data = cubeData; return map;} rgbToHSV在官方文档中并没有提及，笔者在下文中提到的大佬的博客中找到了相关转换处理。感谢
void rgbToHSV(float *rgb, float *hsv) { float min, max, delta; float r = rgb[0], g = rgb[1], b = rgb[2]; float *h = hsv, *s = hsv + 1, *v = hsv + 2; min = fmin(fmin(r, g), b ); max = fmax(fmax(r, g), b ); *v = max; delta = max - min; if( max != 0 ) *s = delta / max; else { *s = 0; *h = -1; return; } if( r == max ) *h = ( g - b ) / delta; else if( g == max ) *h = 2 + ( b - r ) / delta; else *h = 4 + ( r - g ) / delta; *h *= 60; if( *h < 0 ) *h += 360;}接下来我们试一下，去除绿色背景的效果如何
我们可以通过使用HSV工具,确定绿色HUE值的大概范围为50-170
调用一下方法试一下
[[SPImageChromaFilterManager sharedManager] removeColorWithMinHueAngle:50 maxHueAngle:170 image:[UIImage imageWithContentsOfFile:[[NSBundle mainBundle] pathForResource:@"nb" ofType:@"jpeg"]]]

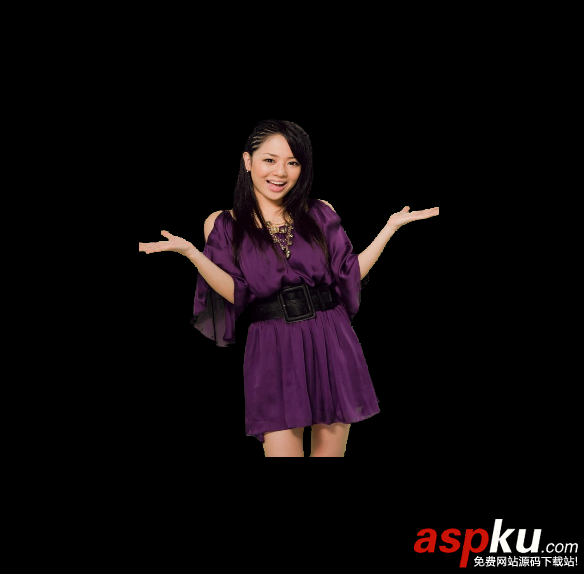

效果
效果还可以的样子。
如果认真观察HSV模型的同学也许会发现，我们通过指定色调角度（Hue）的方式，对于指定灰白黑显得无能为力。我们不得不去用饱和度（Saturation）和明度（Value）去共同判断，感兴趣的同学可以在代码中判断Alpha float alpha = (hsv[0] > minHueAngle && hsv[0] < maxHueAngle) ? 0.0f: 1.0f;那里试一下效果。（至于代码中为啥RGB和HSV这么转换，请百度他们的转换，因为鶸笔者也不懂。哎，鶸不聊生）
对于Core Image感兴趣的同学，请移步大佬的系列文章
iOS8 Core Image In Swift：自动改善图像以及内置滤镜的使用
iOS8 Core Image In Swift：更复杂的滤镜
iOS8 Core Image In Swift：人脸检测以及马赛克
iOS8 Core Image In Swift：视频实时滤镜
Core Graphics/Quarz 2D
上文中提到的基于OpenGl的Core Image显然功能十分强大，作为视图另一基石的Core Graphics同样强大。对他的探究，让鶸笔者更多的了解到图片的相关知识。所以在此处总结，供日后查阅。
如果对探究不感兴趣的同学，请直接跳到文章最后 Masking an Image with Color 部分
Bitmap
在Quarz 2D官方文档中，对于BitMap有如下描述：
A bitmap image (or sampled image) is an array of pixels (or samples). Each pixel represents a single point in the image. JPEG, TIFF, and PNG graphics files are examples of bitmap images.
32-bit and 16-bit pixel formats for CMYK and RGB color spaces in Quartz 2D
回到我们的需求，对于去除图片中的指定颜色，如果我们能够读取到每个像素上的RGBA信息，分别判断他们的值，如果符合目标范围，我们将他的Alpha值改为0，然后输出成新的图片，那么我们就实现了类似上文中cubeMap的处理方式。
强大的Quarz 2D为我们提供了实现这种操作的能力，下面请看代码示例：
- (UIImage *)removeColorWithMaxR:(float)maxR minR:(float)minR maxG:(float)maxG minG:(float)minG maxB:(float)maxB minB:(float)minB image:(UIImage *)image{ // 分配内存 const int imageWidth = image.size.width; const int imageHeight = image.size.height; size_t bytesPerRow = imageWidth * 4; uint32_t* rgbImageBuf = (uint32_t*)malloc(bytesPerRow * imageHeight); // 创建context CGColorSpaceRef colorSpace = CGColorSpaceCreateDeviceRGB();// 色彩范围的容器 CGContextRef context = CGBitmapContextCreate(rgbImageBuf, imageWidth, imageHeight, 8, bytesPerRow, colorSpace,kCGBitmapByteOrder32Little | kCGImageAlphaNoneSkipLast); CGContextDrawImage(context, CGRectMake(0, 0, imageWidth, imageHeight), image.CGImage); // 遍历像素 int pixelNum = imageWidth * imageHeight; uint32_t* pCurPtr = rgbImageBuf; for (int i = 0; i < pixelNum; i++, pCurPtr++) { uint8_t* ptr = (uint8_t*)pCurPtr; if (ptr[3] >= minR && ptr[3] <= maxR && ptr[2] >= minG && ptr[2] <= maxG && ptr[1] >= minB && ptr[1] <= maxB) { ptr[0] = 0; }else{ printf("/n---->ptr0:%d ptr1:%d ptr2:%d ptr3:%d<----/n",ptr[0],ptr[1],ptr[2],ptr[3]); } } // 将内存转成image CGDataProviderRef dataProvider =CGDataProviderCreateWithData(NULL, rgbImageBuf, bytesPerRow * imageHeight, nil); CGImageRef imageRef = CGImageCreate(imageWidth, imageHeight,8, 32, bytesPerRow, colorSpace,kCGImageAlphaLast |kCGBitmapByteOrder32Little, dataProvider,NULL,true,kCGRenderingIntentDefault); CGDataProviderRelease(dataProvider); UIImage* resultUIImage = [UIImage imageWithCGImage:imageRef]; // 释放 CGImageRelease(imageRef); CGContextRelease(context); CGColorSpaceRelease(colorSpace); return resultUIImage;}
还记得我们在Core Image中提到的HSV模式的弊端吗？那么Quarz 2D则是直接利用RGBA的信息进行处理，很好的规避了对黑白色不友好的问题，我们只需要设置一下RGB的范围即可（因为黑白色在RGB颜色模式中，很好确定），我们可以大致封装一下。如下

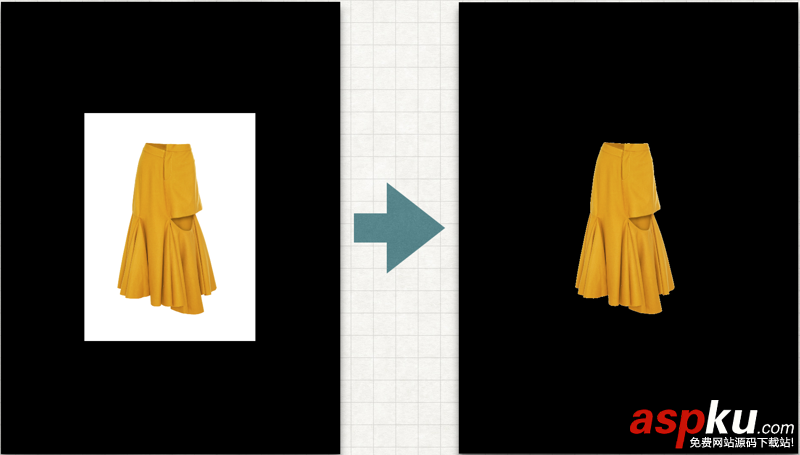

- (UIImage *)removeWhiteColorWithImage:(UIImage *)image{ return [self removeColorWithMaxR:255 minR:250 maxG:255 minG:240 maxB:255 minB:240 image:image];}- (UIImage *)removeBlackColorWithImage:(UIImage *)image{ return [self removeColorWithMaxR:15 minR:0 maxG:15 minG:0 maxB:15 minB:0 image:image];}看一下我们对于白色背景的处理效果对比

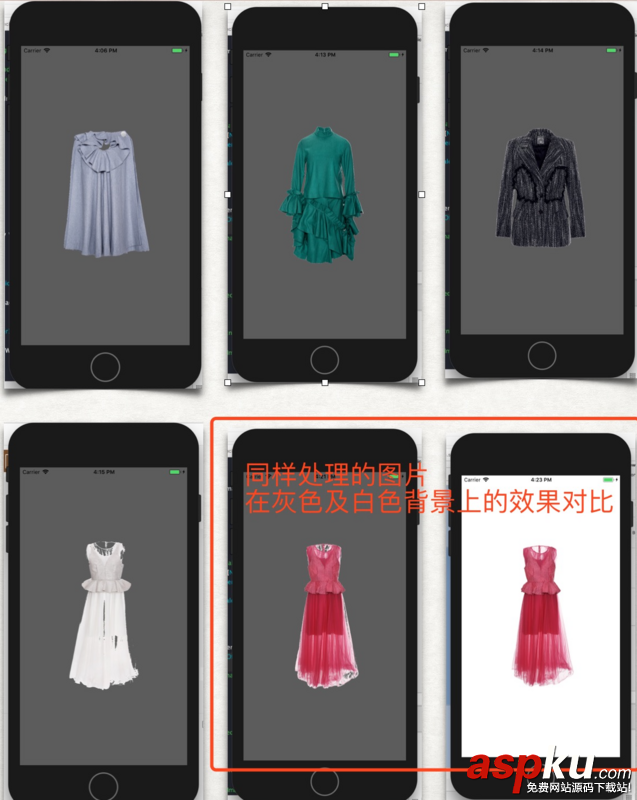

看起来似乎还不错，但是对于纱质的衣服，就显得很不友好。看一下笔者做的几组图片的测试
很显然，如果不是白色背景，“衣衫褴褛”的效果非常明显。这个问题，在笔者尝试的三种方法中，无一幸免，如果哪位大佬知道好的处理方法，而且能告诉鶸，将不胜感激。（先放俩膝盖在这儿）
除了上述问题外，这种对比每个像素的方法，读取出来的数值会同作图时出现误差。但是这种误差肉眼基本不可见。

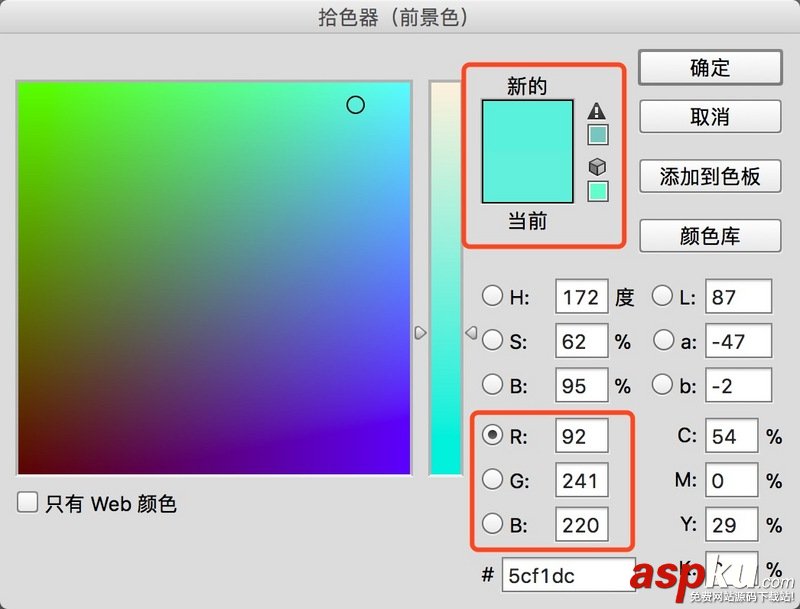

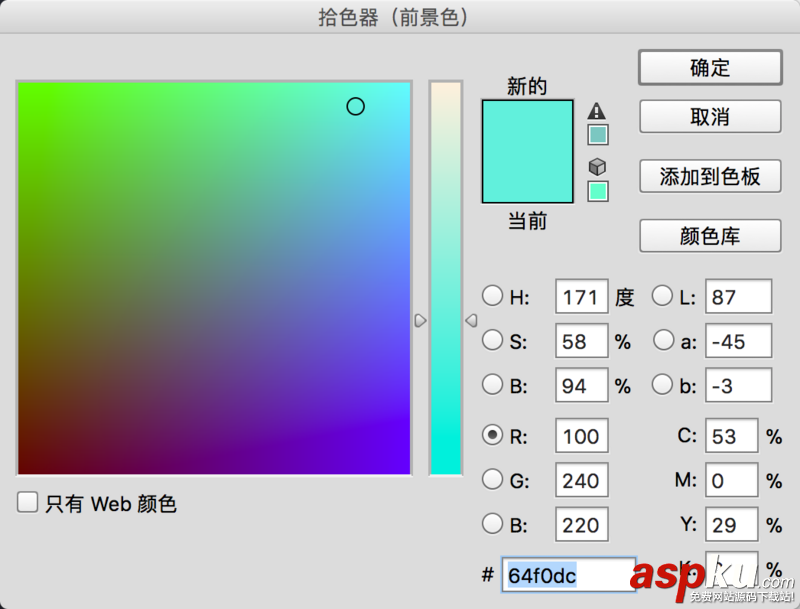

如下图中，我们作图时，设置的RGB值分别为100/240/220 但是通过CG上述处理时，读取出来的值则为92/241/220。对比图中的“新的”“当前”，基本看不出色差。这点小问题各位知道就好，对实际去色效果影响并不大
Masking an Image with Color
笔者尝试过理解并使用上一种方法后，在重读文档时发现了这个方法，简直就像是发现了Father Apple的恩赐。直接上代码
- (UIImage *)removeColorWithMaxR:(float)maxR minR:(float)minR maxG:(float)maxG minG:(float)minG maxB:(float)maxB minB:(float)minB image:(UIImage *)image{ const CGFloat myMaskingColors[6] = {minR, maxR, minG, maxG, minB, maxB}; CGImageRef ref = CGImageCreateWithMaskingColors(image.CGImage, myMaskingColors); return [UIImage imageWithCGImage:ref]; }官方文档点这儿
总结
HSV颜色模式相对于RGB模式而言，更利于我们抠除图片中的彩色，而RGB则正好相反。笔者因为项目中，只需要去除白色背景，所以最终采用了最后一种方式。
