MRTG监测交换机端口流量图解(图文)

2024-09-12 21:54:59

字体：大中小

来源：转载

供稿：网友

MRTG监测交换机端口流量图解 MRTG(MultiRouter Traffic Grapher, MRTG)是基于SNMP的典型网络流量统计分析工具。它通过SNMP协议从设备得到其流量信息，并将流量负载以包含JPEG格式图形的HTML文档的方式显示给用户，以非常直观的形式显示流量负载。是一款应用非常广泛的网络流量统计工具。现在就根据自己的实际工作，讲解一下如何使用MRTG来监控交换机每个端口的流量。　　环境介绍：MRTG安装在Windows 2000 管理工作站上　　需要管理的两台交换机：　　　　　Foundery Serveriron 800 四层交换机（IP address:10.86.11.138）　　　　　Foundery Bigiron 8000 路由交换机 (IP address:10.86.11.139) 　　准备工作：下载Perl for Windows NT/2000(http://www.activestate.com/) 　　注意一定要下载版本 5.005 或更新的。　　下载MRTG forWindows NT/2000(http://people.ee.ethz.ch/~oetiker/WEBtools/mrtg/pub) 　　需要知道交换机设备的 read-only SNMP community string 　　笔者实际使用：ActivePerl-5.8.0.804-MSWin32-x86.zip 　　mrtg-2.9.25 .zip 　　两台交换机的read-only SNMP community string都是sdcdn软件安装：　　1.mrtg的安装　　只需把mrtg-2.9.25.zip解压到windows 2000 管理工作站上C:/mrtg目录下即可

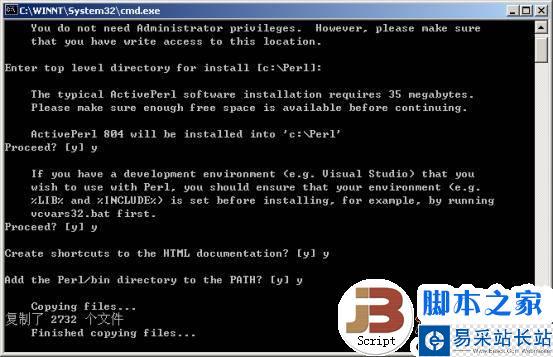

2.Perl的安装　　将ActivePerl-5.8.0.804-MSWin32-x86.zip解压后，会产生一个批处理文件：Installer.bat，双击 installer.bat。按照提示安装即可。默认安装目录是c:/perl。

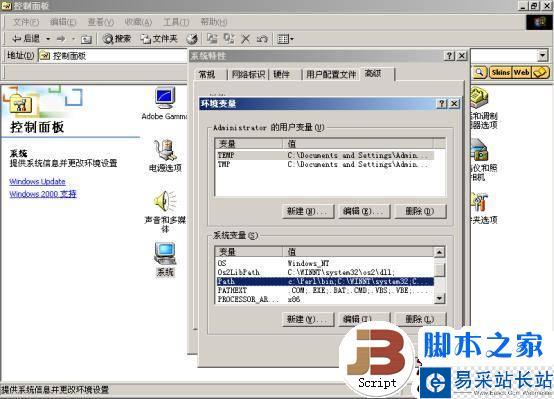

注意：查看控制面板---系统---高级---环境变量中变量path是否包含c:/perl/bin 的路径,若未包含，须编辑加入。

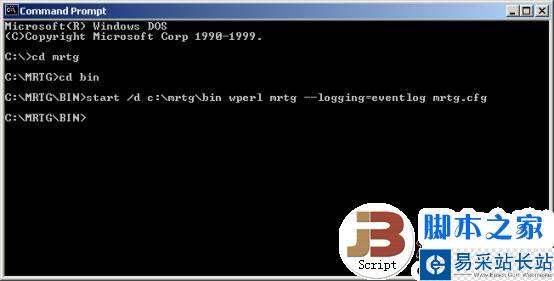

3．生成MRTG默认的配置文件（可以自定义文件名，例如mrtg.cfg）　　运行 c:/mrtg/bin >perl cfgmaker sdcdn@10.86.11.138 sdcdn@10.86.11.139 --global "workdir: c:/netmanager" --output mrtg.cfg 　　补充说明：10.86.11.138 10.86.11.139 分别是两台交换机的IP address; 　　注意首先要保证c:/netmanager目录的存在。
