以太网在下一代城域网与广域网中的应用

　　采用以太网技术的目的：增加带宽，改善广域网QoS;减少广域网的成本;支持现有的设计与部署：重新做网络工程的量较低，保护了现有投资，改善网络的扩展性如在Hub-Spoken下有很好的扩展性，在城域网内可实现直连与全连接业务;为开通新的应用提供平台：如网真业务等多媒体业务，数据中心间的服务器、存储网络的合并等。

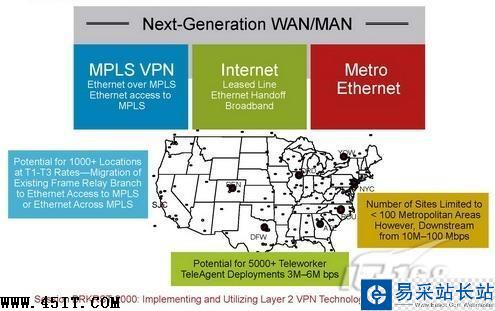

　　以太网的部署场景如下图。

　　下一代的广域网在城域以太网、以太网Leased Line宽带接入Internet服务、MPLS VPN技术应用三个方面有很大的发展空间。城域以太网在美国已经有85个城市可以开通EPL、EVPL业务，以太网应用在MPLS技术上(EoMPLS)的需求逐渐增多，如在北美有超过1000个的T1-T3接入业务很快将割接到基于以太网的MPLS VPN业务网络。

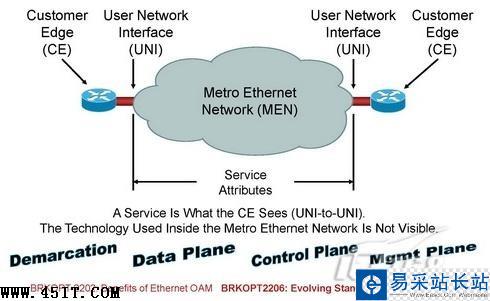

　　以太网业务的模型与应用如下图。

　　客户的CE设备和运营商的网络之间的接口称为UNI。以太网业务模型分析主要有四部分的内容：客户的业务和运营商业务的分割点，如UNI接口;数据平面，如帧数据;控制平面;管理平面。

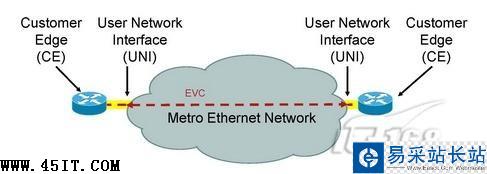

　　以太网虚拟连接 EVC(Ethernet Virtual Connection)概念如下图。

　　在上图中的点到点的连接环境中EVC仅关联到两个UNI，采用EVC时以太网帧仅在EVC关联的UNI之间进行交换。

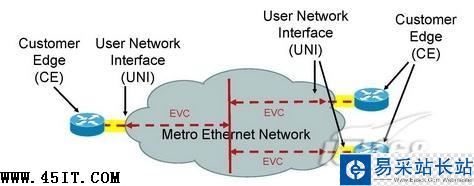

　　多点到多点的EVC如下图。

　　EVC关联了两个或更多的UNI，一个典型的广播、组播帧将会被复制到其他所有关联的UNI中，可以用来做为企业IGP的Area0，这种情况与点到点的区别在于一个其他的UNI随时可能加入。

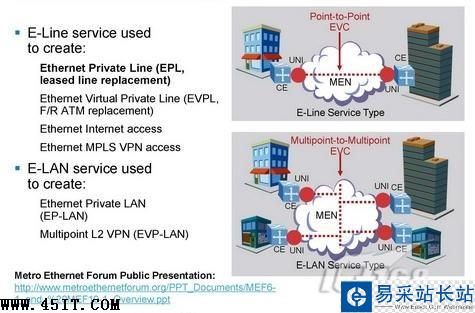

　　城域以太网的服务类型如下图。
