实例：布线不合理导致路由器掉线

2024-09-12 21:53:46

字体：大中小

来源：转载

供稿：网友

前些天，一家贸易公司在华强电子商城购买了一台ALPHA G3路由器，用于商业上网。可客户提出在使用过程中局域网中所有的电脑平均每小时会掉五六次的掉线情况。以至使他们无法正常上网，接到电话后，笔者连同阿尔法技术人员赶到现场。首先对该公司的网络进行了了解，他们是在电信申请的2M宽带的ADSL包年交费。所用的ADSL是申请宽带时电信附送的。其公司的电话线及网络分部图如下:

　　

　　该公司布线图

　　其公司的接法是：申请的2M宽带线经过ADSL以后接路由器的WAN口，路由器下端的四个LAN口中分别拔接了四台商用电脑。由此看来接法上并没有错误。由于客户说平均每小时会掉四五次线，也就说每十多分钟会有一次掉线情况，针对此原因。我先用局域网中的一台电脑进入路由器的WEB界面。它用的是PPPOE拔号上网，路由器也能动态的获取到电信的DNS 及IP. 且路由器中的其它基本设制都正常，为了更进一步的搞清楚掉线的原因, 我采用PING功能：由一台电脑同时连续PING电信的DNS及路由器网关。

　　正常时PING 电信的DNS所得到的平均响应时间应在17.5ms左右，PING路由器另端的响应应该是在小于等于1ms,　如果PING 电信响应时间越短证明ISP营运商的城控交换机CPU处理能力越强，相反，响应时间太长，如到了80~100ms说明ISP营运商的城控交换机CPU处理速度不强及且分配给的用户大多，或者目的地与ISP营运商的距离超长。

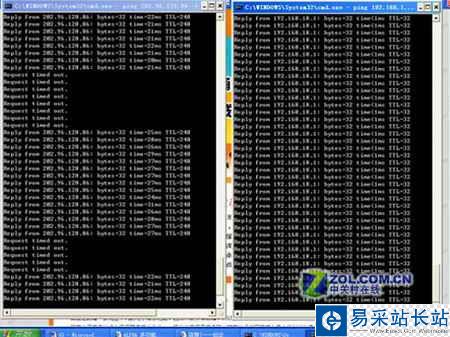

　　由以上两种资料显示，PING包的参数都在标准范围之内，因此这种问题可以排除。十多分钟后问题终于出现了，在PING电信的DNS端出现的REQUEST TIME OUT的请求超时的连续七个丢包情况。

　　由此看来，原因是路由器不能定时的由ISP营运商哪边动态获得DNS所造成。为了快速的有针对性地查找出问题所在的原因。我们采用最基本的替换法，既用不同厂家的路由器及ADSL进行在线替换工作。十多分钟后发现问题依然存在。

　　最后又对该公司所用的网线用网络线测试工具“能手”进行了测试，发现网线的排续及接触均没有问题。由此可断定，故障出在ADSL以前的线路了，对进线分部还有掉线时间情况做了进一步分析，结果发现了一个奇怪的现象：当这家公司所有员工都下班，且只接一台电脑上网就不会有掉线的情况。可ALPHA公司G3可以同时可带20-30机都不会有问题的呀！如果是路由器及ADSL本身存在问题。为什么换其它品牌的也一样呀！这是为什么呢？

　　
