quartus怎么用？Quartus II创建工程及编译过程的使用方法

对于FPGA、CPLD以及结构化ASIC设计，quartus ii是性能和效能首屈一指的设计软件。软件支持Altera名为Qsys的系统级集成工具新产品，实现了对Stratix® V FPGA系列的扩展支持，并且采用增强后的调试方案加快了电路板开发。本教程给出了如何用QuartusII，创建工程，创建源文件，综合编译，时序仿真，如何下载一系列的操作步骤。显示了一个完整的开发流程，供大家参考。

QuartusII创建工程：

1.双击打开QuartusII软件，选择 file-----New Project Wizard...

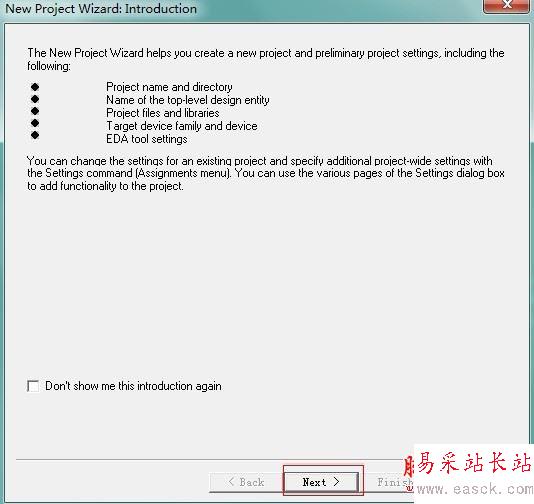

2.弹出如下窗口，本窗口介绍创建一个工程需要执行的设置，点击next。

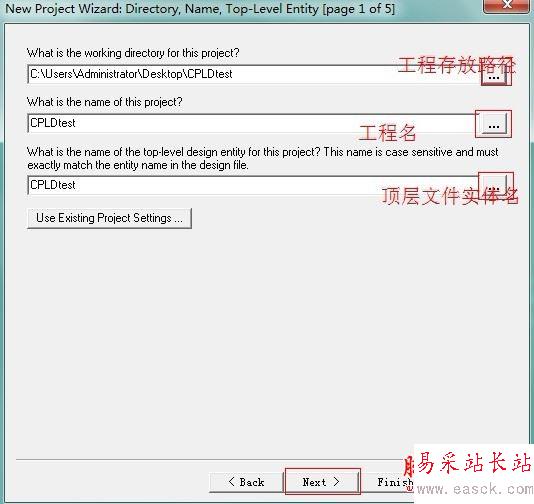

3.设置工程存放路径，工程名称，以及实体名，单击next

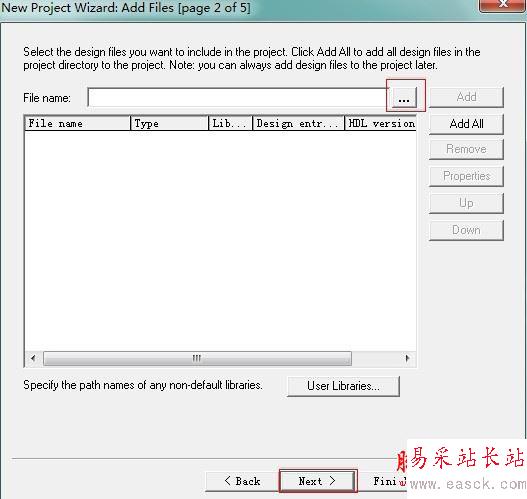

4.添加源文件到该工程，如果以及有源文件，浏览文件点击add，没有源文件，直接点击next

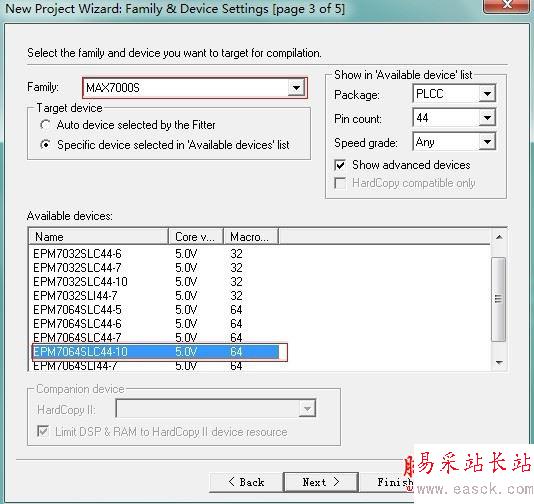

5.选择使用的芯片类型，系列，还有封装，管脚号，以及具体芯片的型号。然后next

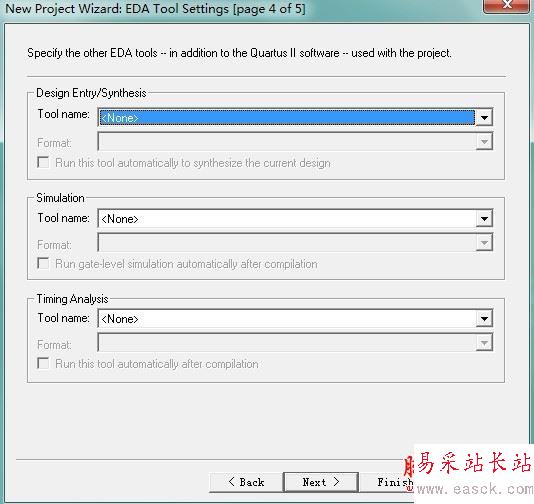

6.选择第三方工具，如果没有使用的，直接next

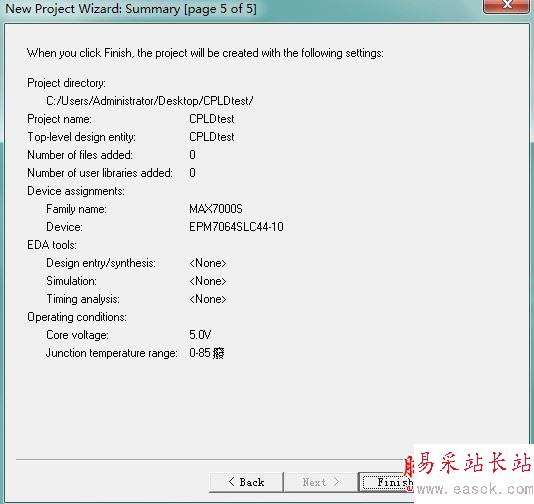

7.列出整个工程的概要，如果有设置错误，点击back重新设置，没有错误，点击finish

8.选择，file-----new，弹出如下窗口，再选择block diagram/Schematic File,点击OK

9.选择工具symbol tool

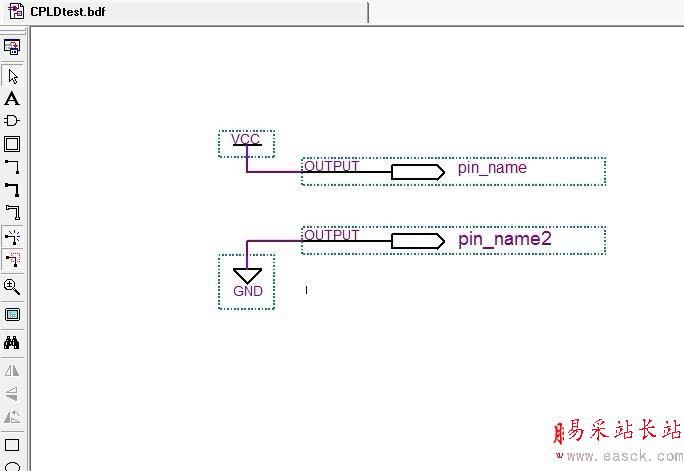

10.绘制原理图如下，这里只是演示操作，具体编程请查看相关书籍。该原理图方便验证，下载好程序，测量相应关管脚电压。看是否成功。
