Illustrator教程：巧用渐变网格绘制苹果

准备知识：illustrator 基本操作   学习难度：初级

声明：教程及资源的图文版权为邓嵘个人所有，在此仅为学习交流所用，任何单位和个人未经许可不得以此内容用作商业行为，可以转载但请于醒目处注明：“本文来自《职业之道》，作者：邓嵘(网名drkiller)”，谢谢合作！

完成效果如图

准备知识：illustrator 基本操作   学习难度：初级

声明：教程及资源的图文版权为邓嵘个人所有，在此仅为学习交流所用，任何单位和个人未经许可不得以此内容用作商业行为，可以转载但请于醒目处注明：“本文来自《职业之道》，作者：邓嵘(网名drkiller)”，谢谢合作！

完成效果如图

> 网格工具（mesh tool）

 快捷键：u

苹果绘制过程：

苹果主体制作

用矩形工具画出适当大小的矩形，并填充苹果的主色，然后用网格工具在矩形上增加一个节点

用白箭头工具调节外形以切合苹果的形状，由于引时的节点很少，很容易利用方向线控制形状

不断用网格工具增加节点，并在左右横向方向上分别按明暗关系设置适当颜色

进一步增加节点细化苹果的明暗变化，并在上下竖向方向上分别按明暗关系设置颜色，表现出苹果的圆体形状

|||

苹果上沿制作

方法与主体相似，画出的矩形填充苹果的主色，然后用网格工具在矩形上增加一个节点

同样用白箭头工具调节外形以切合苹果的形状，注意两端的尖角实际上是各有两个节点几乎重合在一起而形成的

由于网格不能形状团合的环形，所以设置网格时要尽能按苹的环形明暗变化来进行布局

苹果柄制作

画出与柄形状相似的矩形，填充苹果主色

增加网格，并调节形状，设置颜色的明暗

增加网格细化颜色的表现

阴影制作

其制作方法与其它部分类似，不同的是它的颜色为灰 - 白 - 灰

白箭头调节形状

设置网格颜色时要注意边缘所有节点的颜色都必须是白色，这样才能生产与白色背景过渡自然的阴影

合成

把主体、柄、上沿和阴影四部分按前后顺序放到适当位置，最后再对所有图象ctrl+u群组一次，就完成了制作

观察完成图，网格工具在颜色过渡方面的表现的确是非常自然，在工作中深受设计师的喜爱。

附录：两种设置网格的方法

方法一：工作中通常在制作简单的几何形状时（通常是矩形），就开始设置网格节点，然后再变形为复杂图形，这样对网格线的分布比较容易控制，如上面的制作就采用了这种方法。

方法二：有时网格线的分布要求会与色块形状产生冲突，不易设置，此时可先设网格线分布，然后用 ctrl+7 裁切到边缘轮廓以内即可，如下图。

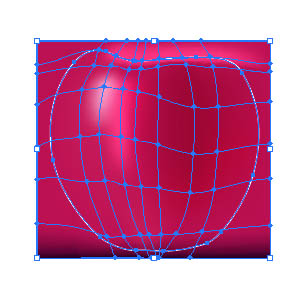

在矩形内设置网格分布

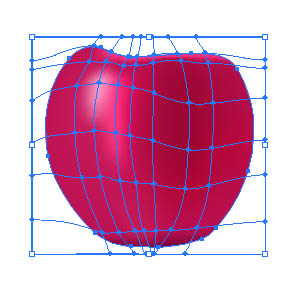

然后 ctrl+7 裁切到苹果的轮廓线内
