　　目前矢量图的运用越来越广泛，特别是对于喜欢flash动画的闪客来说，完成一个好作品经常需要大量精美的矢量图片。如果你善于手绘，那当然最好了，可毕竟不是每个人都能画得很好，而网上能找到的现成的矢量图片并不多，所以很多人会选择采用把位图转化为矢量图的方法。目前可以完成这项工作的软件很多，今天我们就试试freehand内置的trace工具来实现位图到矢量图的转化工作。
　　首先要把需要转化的位图导入freehand，请使用import命令，当出现直角符号的时候，在作图区点击一下就行了。如果你是新建的空白文件的话，位图会导到foreground层，有必要的话先调整好位置，为了防止以后不小心移动它，请先把位图所在层锁起来，然后点击层面板右上方的黑色三角形在foreground层上面新建一层，这一层用来单独放置转化后的矢量图。（现在层面板的情况如图）

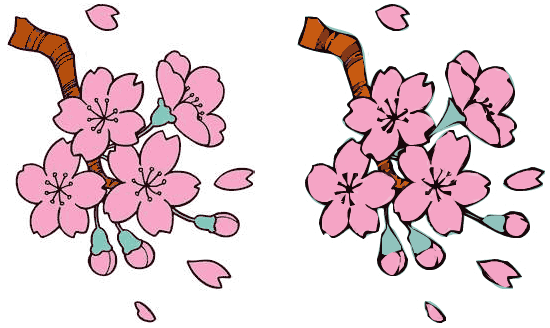

　　这里我导入了一幅桃花的图片来做实验。看到浮动工具栏上魔术棒样子的图标了吗？它就是trace工具，点击它后直接在位图上方拖曳出一个区域，区域所包含的位图将被转化为矢量图，如果你象我现在这样需要转化整张图片的话，只要使拖动的区域覆盖整张图片就可以了。整个转化时间根据图形的复杂程度和你的机器配置来看，象这张比较简单的图像几乎没什么延迟就出来结果了，你现在看到的是密密麻麻的节点，到底效果怎么样还看不清楚，请将foreground暂时隐藏，然后按住ctrl在空白处点击一下。现在看到最后效果了吧，请对比下原始位图和这张采用默认设置转化的矢量图，效果非常不错吧？

　　可以说，按照trace默认的设置可以应付大多数的转化，不过多于精益求精的你来说，不可以就此满足，我们还要学会根据实际情况配置不同的转化参数，以得到最佳转化效果。
　　双击trace图标

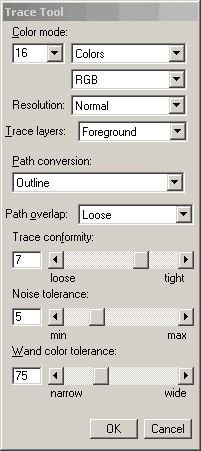

　　打开设置窗口（如图），可以看到这里需要设置的参数非常多，不过不用怕，我们来一项一项地仔细看清楚。

　　　　1、color mode：用于选择颜色模式，在这里你可以设置最终的矢量图是彩色的还是灰度的，rgb或者打用的cmyk模式，并且你能确定下颜色的数量，颜色数量越多最终效果越细腻，最多为256色，实际使用中16色已经足够。
　　 2、resolution：即分辨率，一般默认的normal就不错了，除非你需要更多的细节，那么可以设为high。
　　 3、trace layers：转化图层的选择，foreground——前景层，background——背景层，all——所有的层，这里我们的位图处于foreground层，所以我们选择它。
　　 4、path conversion：转化方式。这是最重要的一项设置了，将直接影响最终效果，我们一项项来看看：
　　 outline：它会把位图转化为一个个独立的矢量色块，它们之间可以互相重叠，这是默认的选项，可以说适合大部分情况，它下面还有个小的选项——path overlap，路径重叠项一般设为loose或者tight，其中tight可以产生更精细的效果，而none适用于转化纯线条或文字的位图。

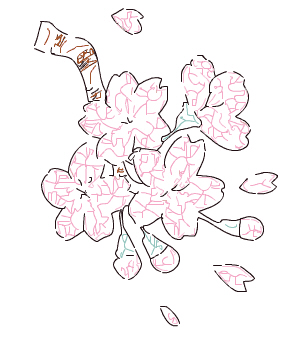

　　 centerline：和outline相反，它是用线条来呈现效果的，比较适合那些线条很多而填充很少的图像。下面的uniform lines选中时表示将采用1个point的统一线宽，而取消选中后线宽就会有粗细变化了。

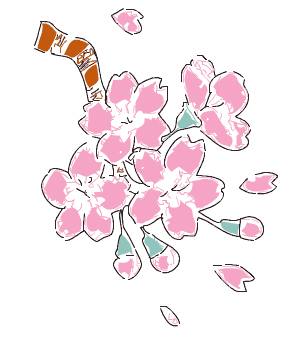

　　　　centerline/outline：综合了上面两种情况，线条色块兼而有之，主要由软件自己分析，你也可以设置下它们转化的临介值，open path below，数值越大，最终转化为线条也越多，反之，色块将相应地增加。

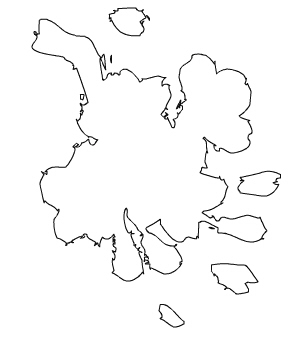

　　　　outer edge：比较特殊的一项，它只产生外围的轮廓，你可以在里面填色制作些特殊的效果，当然如果和paste inside配合，可以很方便地去掉位图的背景。

　　　　5、trace conformity：转化的统一性，这个值越高就和原图越接近，当然节点也会明显增加。
　　 6、noise tolerance：杂色的容忍度，这也是一个非常重要的设置，容忍度低越接近原图，容忍度太高将丧失更多细节。为了说明问题，我们只转化树枝部分看看，左边这张图容忍度设为5，而右边这张为15，我们移开顶部色块看的清楚些，左边的因为容忍度低，所以内部保留了杂色，而右边的就忽略不记了，不要小看这些细微的杂色，因为是矢量图的缘故，图像的字节数很容易因为它们而迅速提升上去。对于这张图来说，我们并不需要太多的细节，所以采用15的容忍度就比较合适了。 |||
