用CorelDRAW创建凿刻效果 I

2024-09-12 15:46:36

字体：大中小

来源：转载

供稿：网友

使用coreldraw 11的工具箱，你会发现一种创造完美凿刻效果的方法。凿刻形状可以使简单的二维形状的表面呈现凹陷或是凸起的3d立体效果。效果取决于对象的形状、编辑节点的技巧、路径命令等。（图chisel shapes）

图chisel shapes译者注：虽然这篇文章中所用的软件是coreldraw 11，但在coreldraw 12中同样适用，命令的位置也一样。）

　　开始之前，先更改一些设置

　　在你开始下面的练习之前，一些小小的设置将对后面的工作有很大的帮助。在coreldraw 11中，确保捕捉选项被激活。在属性栏中，点击对齐对象按钮。如果你刚开始接触coreldraw，那么请按下面的步骤：

　　1.选择tools>options（工具>选项）,打开选项对话框；

　　2.在workspace（工作区）栏目中，选择snap to objects（捕捉对象）。确保snap to objects（捕捉对象）选项被选择，然后选择snap to nodes 和snap to object center points（捕捉节点和对象中心点），确保在绘图过程中可以捕捉到对象的节点和中心；

　　3.点击确定关闭对话框，应用更改。然后我们准备开始！

　　创建凿刻形状路径

　　形状逼真的凿刻效果，其制作关键在：在两条现有路径之间创建一条新路径作为中心。你可以使用贝塞尔工具或手绘工具来手工绘制，但这会耗费相当的时间和精力，而且结果未必完全精确。在这里，调和工具可以帮助我们。通过在两条现有路径间创建步数为1的调和，你就可以快速得到一条自动产生的新路径。在大多数情况下，只要对这个结果形状的节点稍微修改一下就可以使用了。不过你会在下面的学习中发现，这个过程并非没有一点技巧。

　　为了使你熟悉这个过程，试着进行以下步骤：

　　1.选择椭圆工具并在绘图页面内创建一个椭圆形，大小和形状任意。在绘制时按下ctrl键会得到一个正圆形。

　　2.按下shift键，向内拖动圆形一角的控制点，至合适大小时点击鼠标右键，在刚才的正圆形内部创建一个较小的圆形副本。（图01）

图01
　　3.选择挑选工具（快捷方式为空格键），选择这两个圆形，将它们转换为曲线。（ctrl+q）

　　4.选择交互式调和工具，点击并将鼠标指针从一个圆形的边缘拖拽至另一个圆形的边缘，创建程序默认的调和效果。然后在属性栏选项中，将调和步数设为1。这一步创建的曲线将作为凿刻路径。（图02）

图02
　　5.使用挑选工具，在调和对象上点击右键，从右键菜单中选择“break blend group apart （拆分调和群组）”命令，打破调和群组之间的联系，将调和产生的新路径与原有的两条圆形路径拆分开来。（图03）

图03

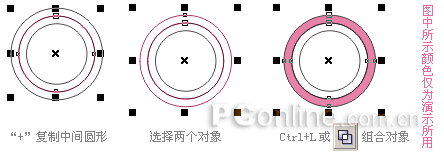

　　6.单独选择调和产生的圆形路径，按下数字键盘上的“+”，在原件之上创建一个副本。在副本依然被选择的情况下，按下shift键，选择位于外圈的圆形（即最大的圆形），将这两条路径结合为一条混合路径（ctrl+l），然后将这个新对象放置到后边(shift+pagedown)。这个过程对新手来说可能稍微复杂了一点，具体过程可见图04。

图04
　

　7.点选调和圆形的原件，按下shift键再选择最里面的圆形，将这两个圆形结合成一个对象（ctrl+l）。现在，你应该有两条独立的混合路径。（图05）

图05
　　8.选择全部对象并为它们填充为任一种颜色（如红色），然后选择交互式填充工具，从填充类型下拉列表中选择radial，将对象的标准填充状态更改为红－白的默认射线填充方式。

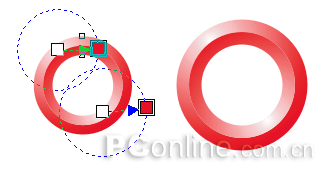

　　9.偏移每个渐变填充对象的填充中心。将外围对象的渐变填充的白色手柄移动到对象的左上方，内部对象渐变填充的白色手柄移动到右下方，随即调整两个对象填充中的红色手柄位置。填充中心位置的调整会带来简单的明暗效果。最后，再将对象的轮廓属性去除就完成了。（图06）
