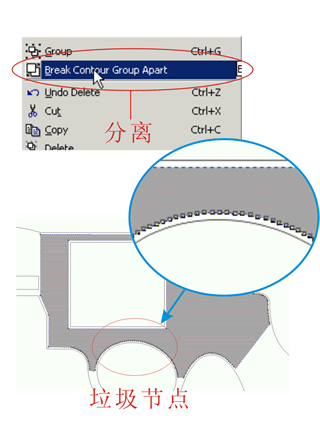

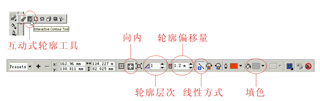

如果此时看不到轮廓的变化，可以修改一下属性栏内轮廓颜色。用鼠标右键点击该图形，在右键菜单内选择break contour group apart（分离）选项，使图形与轮廓分离，然后选中其轮廓按键盘上的delete键将轮廓删除。不过这样有个缺点就是产生的节点太多，但是用不着担心，用造型工具选中图形，将会看到图形上（尤其是弧线处）布满了大量的垃圾节点，下面就让我们来个快速消灭之（如图15）。

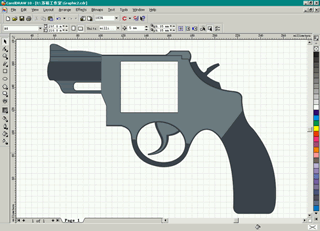

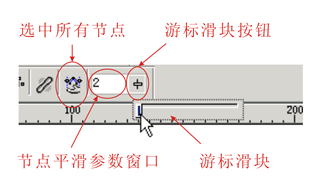

点击属性栏内的select all nodes（选中全部节点）图标，此时curve smoothness（节点平滑）参数窗口就会被激活，点一下紧挨着窗口后面的小图标，将弹出的游标滑块稍微向右边托动，使窗口中的数字增加到1时松开鼠标按键，这样一来就可以除去那些不需要的垃圾节点了（如图16）。（注：如果数字过大就会将图形中的直线部分变为平滑的曲线！）用形状工具调整一下，使其符合图例中所示的形状。是不是很容易呢……
