　　用auto画一幅黑白线条平面图，不能直观地反映室内设计意图（这样的图只适用于设计院、建筑施工公司、监理公司等的专业技术人员）。如果换一种设计办法，用彩色平面布置图来表现，就既能让人一目了然，又具有表现力与感染力。其实设计一幅这样的彩色户型图并不难，不外乎有如下几种方法。

　　1、先用矢量软件绘制，再转换为像素图形（autocad→corel draw→photoshop）。

　　2、直接用矢量软件设计（corel draw或freehand）。

　　3、用三维软件建模→材质→灯光→渲染二维平面（3dsmax或maya）。

　　现在谈谈如何用corel draw画一幅漂亮的彩色平面图。用corel draw来画图既简单快捷，又便于修改，对电脑硬件配置要求也不高（pentium90以上，32mb内存），软件从corel draw 5到corel draw 11的版本都可以，画一幅彩色户型图仅用几个很简单的菜单命令。

　　一、创建墙基线

　　在corel draw中，用矩形工具画出墙基线、立柱、横梁，用“安排→变形→大小”命令，按比例改变尺寸大小，墙厚为1/2墙(12cm)、1.8墙(18cm)、2.4墙(24cm)，室内开间为墙长度（矩形长度）。直接在输入框内输入参数(图1)。用鼠标左键在色盘点选需要填充的彩色（一般墙基线为黑色）。选中需要复制的对象（墙基线、立柱、横梁），按键盘上的“+”号复制一个物体对象。用“安排→变形→位置”命令，改变墙基线的距离和位置即室内开间（常规为2.2m、2.4m、3.3m、3.6m、4.2m、）。用“安排→变形→旋转”命令，改变墙基线的角度和方向。

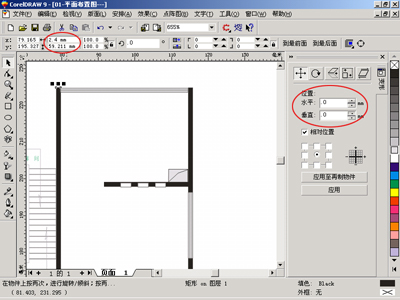

图 1（点击放大）
