　　明白了以上的步骤，那么下面做手枪手柄的外轮廓就会容易的多了。使用椭圆工具在手枪轮廓的手柄位置绘制一拖圆形，大小位置（如图18），

　　　

　　使用上面我们所讲的intersect（交叉）功能将其与手枪轮廓交叉，得到的图形将其轮廓用以上所讲的方法向内缩进一些，偏移量为："1.2mm"，然后将不需要的节点使用"节点平滑"功能去除，再对其顶部曲线修改一下就可以了（如图19）。

　　　

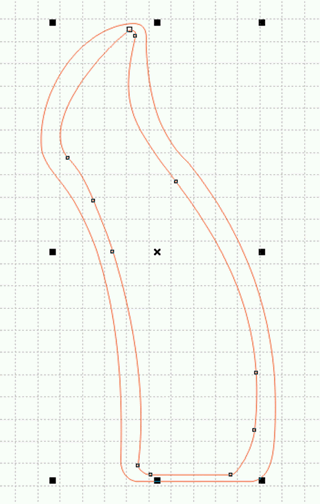

　　手柄需要进行调和，才能使其具有立体和真实感，调和是在最少两个图形间进行的，所以需要再绘制一个（如图20），

　　　

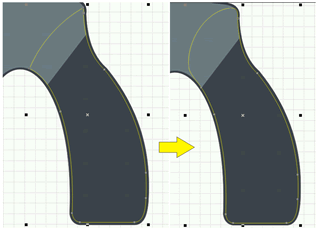

　　这个图形可以通过interctive contour tool（互动式轮廓工具）而得到，上面我已经讲过它的使用方法，将轮廓形式设置为"向内"，轮廓层次为："1"，不同的是轮廓偏移量设定为?quot;5mm"，分离后则不要删除轮廓，之后同样使用curve smoothness（节点平滑）功能将其多余的节点去除，最后将其尖角的地方用"造型工具"调平滑一些（如下图）。

　　　
