真刀真枪实战CorelDRAW10(2)

2024-09-12 15:45:38

字体：大中小

来源：转载

供稿：网友

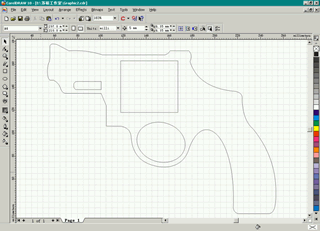

　　点击确定回到绘图区，把绘图页面放大一些，在页面中心位置绘制一封闭曲线图形（如图4），这就是左轮枪的基本外轮廓，它决定了最终图形的效果，一定要耐心调整，尽量与图例相符！

　　　

　　外轮廓绘制完成后，另外在外轮廓内再绘制三个小图形，形状位置（如图5），我们接下来要使用修剪功能使它们全部在外轮廓中处于镂空状态，首先操作图形中最小的那个准备镂空的造型。

　　　

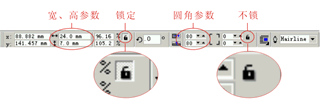

　　这里有必要讲述一下小图形的快捷而准确的绘制方法：使用矩形工具在图5所示的位置绘制一个矩形，调整属性栏的宽、高为：24mm×7mm,圆角参数为：80×80（如图6），

　　　

　　最后别忘了按回车键确认。这样一来你绘制的这个图形就和图例上的一摸一样了。

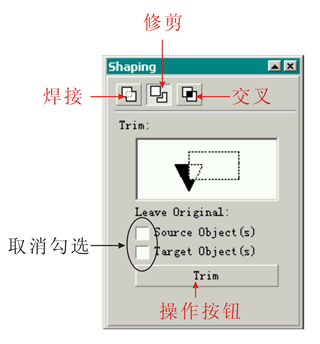

调整好位置以后，在菜单栏内点击arrange（安排），在弹出的菜单里选择shaping（造型）选项内的trim（修剪）选项，点击它打开shaping（造型）操作面板，面板上三个功能依次为weld（焊接）、trim（修剪）、intersect（交叉），我们要使用的是trim（修剪）功能，另外将要用到是intersect（交叉）功能，在下面实际应用时再具体介绍。修改上面的选项，取消source object和target object选项前的"√"号。（如图7），

　　　
