我个人认为，理论上coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里 ，这也许是autocad的拿手好戏。但若要在coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入autocad格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上coreldraw可以直接打开或导入*.dwg，

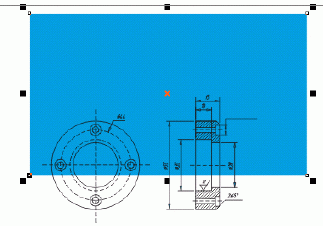

*.dxf等格式的文件，但我曾尝试过，效果不理想。就算是autocad标准的图形交换格式文件（*.dxf文件），导入coreldraw中效果也不是很好，很难保持autocad文件的原貌，有时 甚至面目全非，如图1。这时你总不能用coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。以autocad r14和coreldraw10为例，其基本思路是：
autocad ->dwg文件->导出成wmf文件->导入到coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在coreldraw中处理好一切，可以导出成ai，ps，eps等格式，就可以方便再做印前、印刷方面的工作。好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在autocad r14中绘制好图形，选工具(tools)->系统配置(preferences)->显示(display)->颜色(color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“ok”，如图2。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在autocad中能够平滑且精确显示，还要输入命令viewres，设置变量，将其数值调大，如10000。否则的话，不仅在cad中显示不够精细光滑，导入coreldraw中的图形会走样，常见的就是圆变成了多边形。如图3。在命令行中输入pan(平移)->右键菜单中选“zoom eextens”，将图形放到尽量大。
4. 选择要输出的图形，从“文件”(file)菜单中选“输出(export)”，选择输出为wmf文件格式，如图4所示。
5. 进入coreldraw，新建一个文档。右击工作区，选“输入”(或者用快捷键ctrl+i)，从一大串支持的文件格式中选“wmf格式”，选择刚才输出的wmf文件，拉出一个对象框，导入。多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是autocad中的白色背景啦），白占了空间，而且编辑起来很不方便。如图5。（为了更加明显，图中用灰色突出表示）
怎么办？别急，下面有办法。
我个人认为，理论上coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里 ，这也许是autocad的拿手好戏。但若要在coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入autocad格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上coreldraw可以直接打开或导入*.dwg，
*.dxf等格式的文件，但我曾尝试过，效果不理想。就算是autocad标准的图形交换格式文件（*.dxf文件），导入coreldraw中效果也不是很好，很难保持autocad文件的原貌，有时 甚至面目全非，如图1。这时你总不能用coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。以autocad r14和coreldraw10为例，其基本思路是：
autocad ->dwg文件->导出成wmf文件->导入到coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在coreldraw中处理好一切，可以导出成ai，ps，eps等格式，就可以方便再做印前、印刷方面的工作。好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。

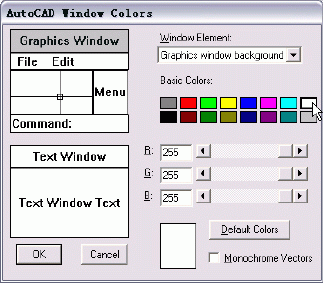

1. 在autocad r14中绘制好图形，选工具(tools)->系统配置(preferences)->显示(display)->颜色(color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“ok”，如图2。
2. 回到绘图窗口，就会发现背景已经成为白色。

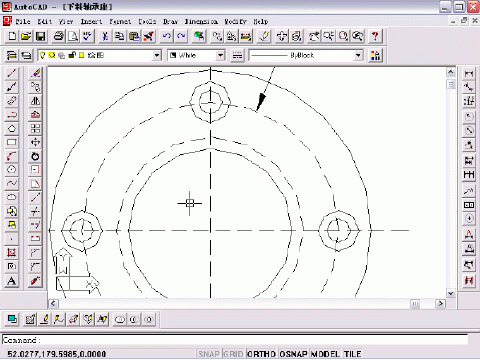

3. 为了在autocad中能够平滑且精确显示，还要输入命令viewres，设置变量，将其数值调大，如10000。否则的话，不仅在cad中显示不够精细光滑，导入coreldraw中的图形会走样，常见的就是圆变成了多边形。如图3。在命令行中输入pan(平移)->右键菜单中选“zoom eextens”，将图形放到尽量大。

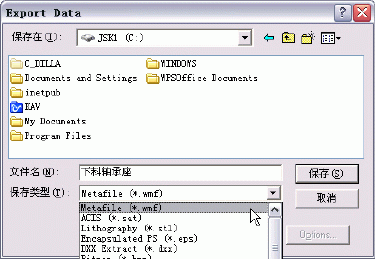

4. 选择要输出的图形，从“文件”(file)菜单中选“输出(export)”，选择输出为wmf文件格式，如图4所示。

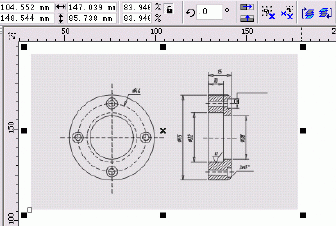

5. 进入coreldraw，新建一个文档。右击工作区，选“输入”(或者用快捷键ctrl+i)，从一大串支持的文件格式中选“wmf格式”，选择刚才输出的wmf文件，拉出一个对象框，导入。多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是autocad中的白色背景啦），白占了空间，而且编辑起来很不方便。如图5。（为了更加明显，图中用灰色突出表示）
怎么办？别急，下面有办法。

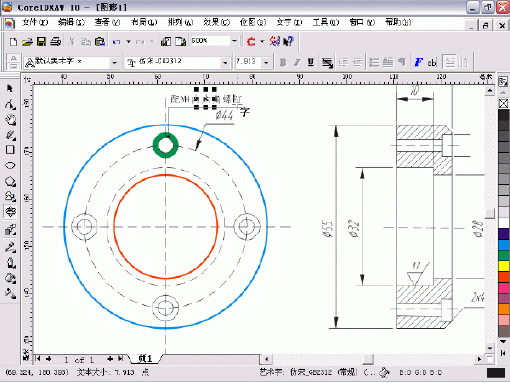

7. 你会发现，删除空白后的图形可以移动、复制、拉伸、设置轮廓线宽度，还可以用形状工具编辑，进行填充等等，文字也能很好地编辑。如图7。好，又恢复成矢量了！其实autocad绘制的本来就是矢量图形。
8. 还可以试着将autocad文件输出成eps格式，再导入coreldraw中也可行。
但是请注意，autocad中绘制的图形如果太复杂（比如进行了图案填充），输入到coreldraw后，解散群组，在选择后，状态栏显示信息为成百上千个对象，处理速度会变慢。如果机器不够酷，这个方法最好就不要试了。

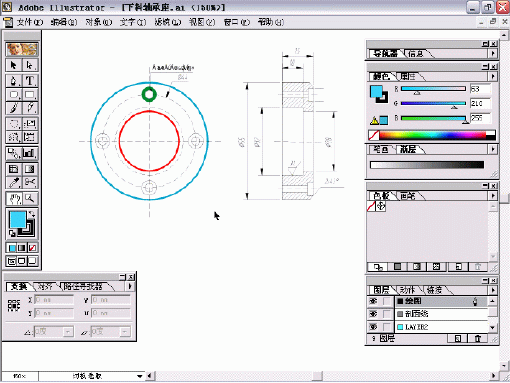

9. 在删除了无用的背景后，导入coreldraw中的文件已经是矢量图形，再经过一些处理，还可以输出成ai等矢量图形格式，进入illustrator中打开，（如图8）进行具体详细的很多设置和印前处理后，就可以打印或印刷了。
上面介绍的方法应付一般的cad图形应该足够了，还有下面一些问题值得
