CorelDRAW X3新功能体验：角效果

　　角效果的应用范围和注意事项

　　对于一般手绘的贝塞尔曲线，矩形，椭圆，多边形和星形等基本图形，是可以直接执行角效果的。

　　对于其它情况，如果所选对象还没有转成曲线，在进行角效果时，会出现一个对话框，提供一个自动转成曲线的选项。

　　文本对象也不能直接执行角效果，需要手动转成曲线方可执行。

　　默认情况下，角效果会应用到图形对象上所有角点，除非你单独选择某个角点。

　　角效果不能作用于直线，光滑曲线或者对称曲线，图形角点需由两个以上的直线段或曲线段生成，并且其夹角小于180度。

　　当倒角数值太大时，将无法生成角效果，是因为倒角数值超过了曲线本身长度或距离，所以设定倒角数值是先从较小的开始尝试。

　　角效果的执行流程：

　　1.选择要执行倒角效果的对象（如果没有转曲线要先转成曲线）

　　2.打开泊坞窗，选择需要的角类型；

　　3.然后指定具体参数（一般是倒角半径或倒角距离），单击“apply”（应用）。

　　角效果的主要用途：

　　1.在装饰性的边框，制作花纹图案等方面。

　　2.可对矢量图形和位图操作。

　　3.对转曲线后的文本执行操作，可制一些作艺术字效果等。

　　实例操作：

　　1.绘制下面的折线图形。

　　2.“windows”（窗口）－“dockers”（泊坞窗）－选择 “fillet/scallop/chamfer”（圆角/反圆角/斜角）打开泊坞窗。可以看到其泊坞窗选项非常简洁：

　　operation：选择执行哪一种角效果操作。

　　radius：选择半径/距离（对于“chamfer”角效果类型）数值

　　3.选择角效果的类型如“fillet”（圆角），输入半径(此处为10)参数，

　　4.选择折线图形，单击“apply”（应用），即可得到角效果。

　　对于矢量图形，它会自动识别要倒角的部分，并且一次全部生成角效果，省去了单个倒角的麻烦。

　　比较典型的就是对矩形，折线这样的图形对象。

　　如果要对单独的角点进行操作，或者不需一次全部生成角效果，可以用形状工具选择后执行。

　　另外一个尝试也同样会让我们感到惊喜：还可以对转换生成的位图，导入的位图进行倒角。具体操作和上面叙述的基本类似，请读者自己尝试。

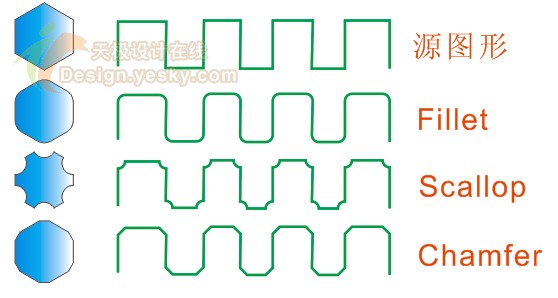

　　倒角后的图形示例
