家庭电话线水晶头顺序及连接方法

2024-09-09 00:43:08

字体：大中小

来源：转载

供稿：网友

特从网上看了下，感觉说法很多，根据我的实际经验，一般都是两条线，接上就可以了，好像顺序也不需要特别对应，但这里错新站长站推荐我们都是白的放左面(卡扣在下面)两头都统一，经过测试没有问题。可以使用。
一般的电话线，只用到中间两根，并且不分顺序。

家庭电话线序及连接方法
本文介绍普通电话线连接及水晶头压接方法，多指家用电话，大一点的公司都是用集团电话，需要系统安装调试，本文暂不涉及，此外对ISDN用户，由于ISDN接入电话还需要专门的盒子，现在使用较少且已逐渐淘汰，尽管ISDN在传输上有数字化的优势，但对普通话音传输来讲，根本没有吸引力，或许在国际话音传输上短期内还有点作用。相比较而言，还是传统的东西更有生命力。

一、电话线线序及连接约定
早前电话都是使用脉冲拨号方式，现在几乎都改成DTMF（双音多频）或FSK（移频键控）制式了，但仍然属于模拟拨号方式。不过这些对国内用户而言不用担心，市面购买的电话机都是支持这些拨号方式的。

交换机输出的用户模块输出的一般是4芯线缆，支持2路普通电话或是一路数字电话。普通电话输入线只有两根线，正常供电为48V直流电压，在振铃、摘机等情况下还会发生变化，具体参考文末链接。但是在连接时不用区分线序，因为电话机内有极性倒换装置。

听筒线四根线序是：扬声器+、MIC-、MIC+、扬声器-，分别对应扬声器和麦克风。

二、普通电话连接方式

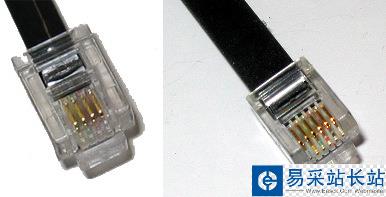

电话插座多使用非国际标准的RJ11（Registered Jack，注册插孔）水晶头，有4PIN或6PIN两种，跟RJ45 8PIN水晶头相比要略小（参上图）。另外，不要把RJ11接口向RJ45接口中插接，否则可能会损坏RJ45引脚。此外，也有些转接器使用RJ45 8PIN水晶头，连接顺序只需同线序即可，具体引脚可以反观插座上的伸出引脚。

由于RJ11使用混乱，所以线缆颜色也没有规定，有红白一路，黑黄一路的，也有红蓝一路、绿黄一路的，具体要根据接入线缆的不同可能不同，输入线确认只需分辨出哪两根可用即可，尽可交叉连接测试，反正即使短路了也不会烧到电信交换机的，那边有保护。

普通电话线就是指电话输入线，压接到RJ11 6PIN接头时，只需连接到水晶头中间的两个引脚上（3脚和4脚）上，不用区分线序，话机内部线路会自动倒换。

听筒线是连接电话听筒和座机之间的连接线，接头一般使用RJ11 4PIN水晶头，线序按照1-4、2-3、3-2、4-1，也就是倒序压接（水晶头平摆正面朝向自己，线序倒反即可）。

三、数字电话连接方式
