家庭网络布局各式各样，不计其数。幸好，大部分的布局都是从一系列基本布局变化而来。这里介绍的常规布局包含了每种无线，有线以及混合型家庭网络，也列出了每种网络图解的优缺点。

　　1.无线路由网络图解

　　在此布局中WiFi无线网络路由是网络的中心设备。
　　

　　图一

　　所有连接到无线路由的设备必须具备一个网络适配器。如图所示，宽带调制解调器可允许高速网络共享。

　　无线路由可以让多台电脑通过WiFi来连接。几乎所有家用路由都可以支持常见的无线设备。但是，如果所有WiFi电脑试图同时使用网络，那么网络性能就会降低。

　　许多无线路由都可以支持四个有线设备通过以太电缆进行连接。初次安装此类家庭网络，需临时将一台电脑连接到无线路由上，以支持无线功能的初始配置。随后便可以选择使用以太网连接。当电脑，打印机或其他设备缺少WiFi功能或无法接收路由发出的无线信号，那么可选用永久性以太网连接。

　　可选组件——打印机，游戏控制板和其他娱乐设备属于可选组件。

　　局限性??——网络WiFi端口只对无线路由范围内的网络有作用。WiFi设备的范围取决于多种因素，包括家庭布局和无线电干扰等。如果无线路由不能支持用户所需的以太网连接，就要添加类似网络交换机的二级设备以便扩展布局的有线端口。

　　2.以太网路由网络图解

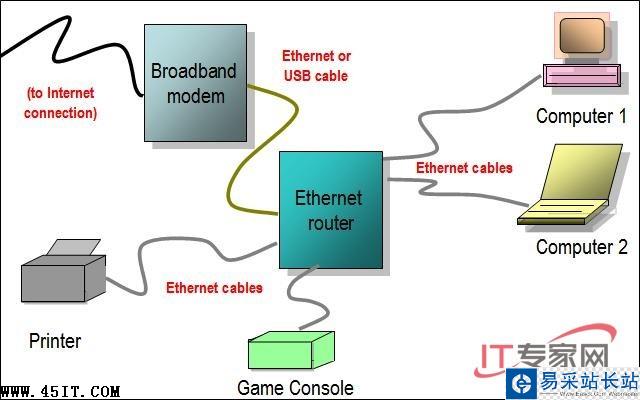

　　此图解示范了有线网络路由作为家庭网络中心设备的布局。

无线网络

　　图二

　　大多数有线网络路由允许四台设备连接到网络。所有连接到以太网路由的设备必须具备一个以太网网络适配器。

　　可选组件——打印机，游戏控制板和其他娱乐设备属于可选组件。

　　局限性——如果以太网路由不能提供足够的以太网连接，可以添加类型网络交换机的二级设备以扩展布局。

　　3.以太路由/无线接入点混合型网络图解

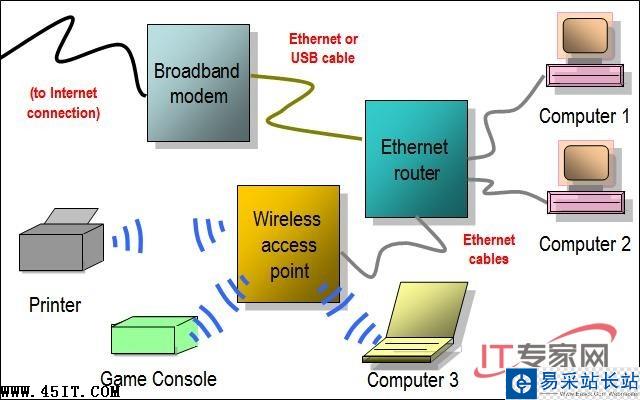

　　此图解展示了由有线网络路由和无线接入点组成的混合型家庭网络布局。

无线网络
