3dmax9.0教程：视觉震撼爆炸燃烧蘑菇云

爆炸燃烧在很多的影视作品中经常见到，给人们很强的视觉震撼！今天，大家就跟随着笔者来通过3dmax9.0制作爆炸燃烧效果吧……

先看一下最终效果：

一、绘制场景

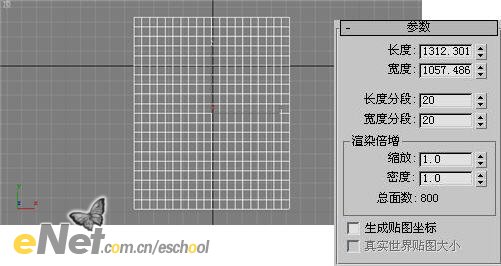

1、启动3dmax9.0，点击“创建”命令面板中的“几何体”按钮，在创建面板中点击“平面”，在顶部视图中绘制一平面plane01，作为地面，参数可以调整到合适的大小，如图1所示。

2、点击“修改”命令面板，在“修改器列表”下拉框中选择“噪波”项，并打开“参数”栏修改其相关值，如图2所示。

|||

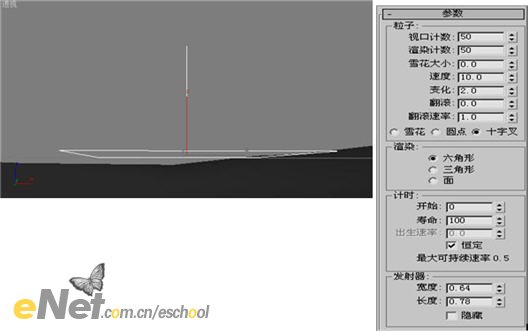

 3、点击“创建”命令面板中的“几何体”按钮，在下拉框中选择“粒子系统”项，单击“雪”按钮，在透视图中绘制一粒子系统snow01，方向向上，打开“参数”卷展栏，调整其相关值，如图3所示。

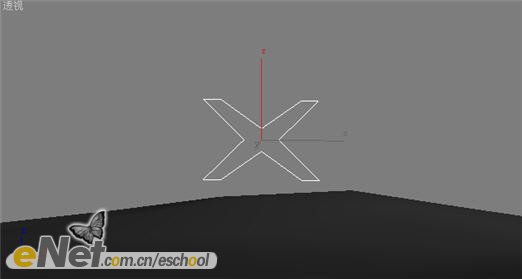

4、点击“创建”命令面板中的“辅助对象”按钮，在下拉框中选中“afterburn daemons”项，点击“explode”按钮，在视图中绘制一爆炸对象explode01，如图4所示。

小提示：afterburn daemons作为3dmax中烟火特效插件，能够真实的反应出各种烟雾、大气特效，并可以通过设置来改变运动风向和衰减受重。

5、点击“渲染”菜单中的“环境”命令，打开窗口，在大气卷展栏下，点击“添加”按钮，在“添加大气效果”窗口中选择“afterburn”项确定。

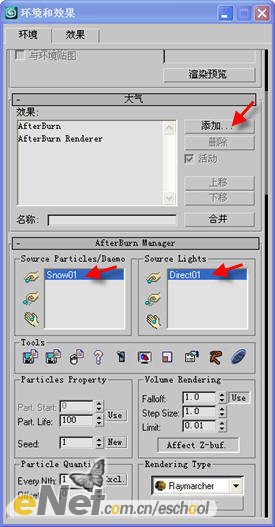

6、在“afterburn manager”卷展栏下，在“source particles/daemo”列表下点击“pick particles/daemo”按钮在视图中选择snow01，同时在“source lights”列表下pick场景中的目标平行光direct01（这个实体事先需要通过“灯光”面板创建一个）。如图5所示。

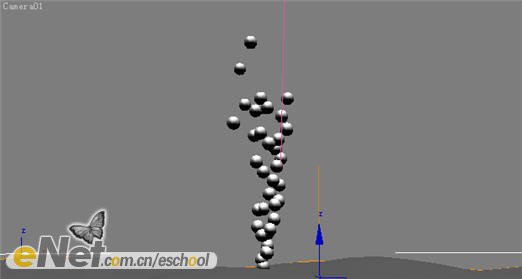

小提示：将动画区中的时间滑块拖动到粒子系统开始释放的过程帧上，比如70帧，点击“tools”栏下的show in viewport按钮可以查看到实体效果，如图6所示。

 |||

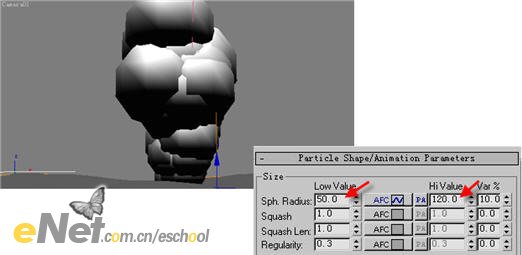

 7、采用默认方式看到的粒子系统，表现烟雾粒子的体积过于小，密度也是不够，因此下一步需要调整。打开“particle shape/animation parameters”卷展栏，右键启用sphere radius afc，并调整高低值，如图7所示。

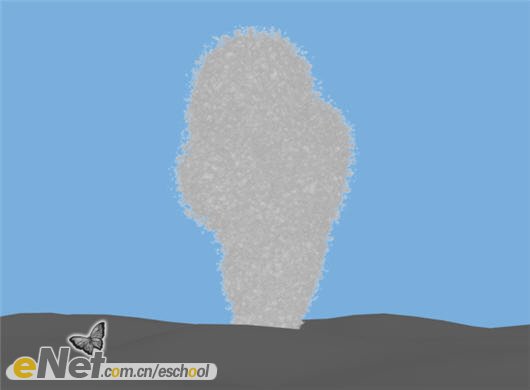

8、点击快速渲染按钮对第70帧进行渲染，可以看到效果如图8所示。

小提示：烟雾的大小上下差看上去差不多了，但仔细观察发现每块的噪波还是很小，不能很好的表现出浓烟雾一圈一圈上升的感觉。

小提示：烟雾的大小上下差看上去差不多了，但仔细观察发现每块的噪波还是很小，不能很好的表现出浓烟雾一圈一圈上升的感觉。

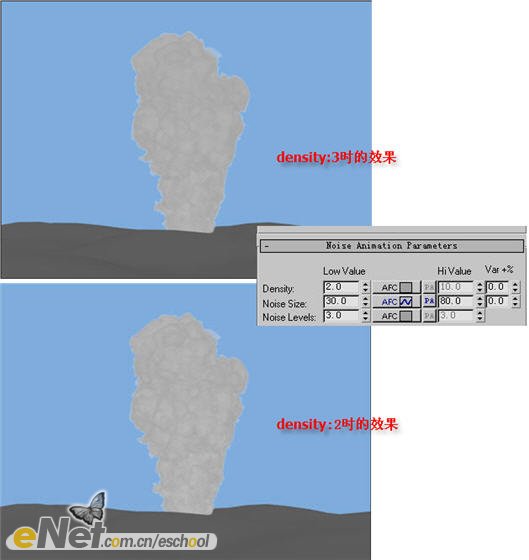

9、在“noise animation parameters”卷展栏下，修改density为2，启用noise size afc，修改low、high相应值，如图9所示。

10、爆炸时的粒子效果基本表现出来了，接下来开始设置爆炸燃烧的烟雾效果。选中explode01，进入“修改”命令面板，右键点击“白颜色渐变”区域，选择“加载”命令，将事先准备好的渐变文件explode.agt导入，如图10所示。

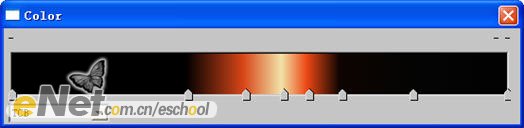

11、回到环境和效果窗口中，点击“pick particles/daemons”按钮，在视图中选择explode01，将它添加进source particles/daemo列表中。打开“color parameters”卷展栏，右键点击颜色渐变区域，选择“keyless mode”，如图11所示。



|||

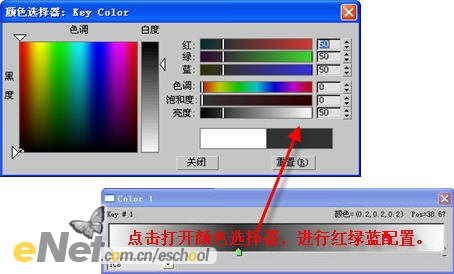

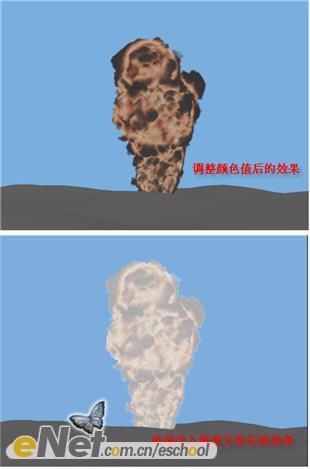

小提示：为了更好的体现出爆炸时的烟雾火效果，必须要对颜色进行设置为黑，才能产生浓烟阴影的效果。如图12所示。

12、但通过分析后，发现火焰太高，应当是底部火焰很旺，越到顶部也越显得浓烟黑色才是。选中explode01，回到修改面板中，右键点击启用“key shift with age afc”，右键启用“multiplier afc”，并修改为10。渲染效果如图13所示。

13、为了产生火与烟的强烈对比，启用灯光阴影效果，回到环境和效果窗口中，在“illumination/shading parameters”卷展栏下，勾选“self shadows”项。选中direct01，打开“常规参数”卷展栏，启用阴影，并在下拉框中选择“ab ray trace shadow”项。

二、最终渲染

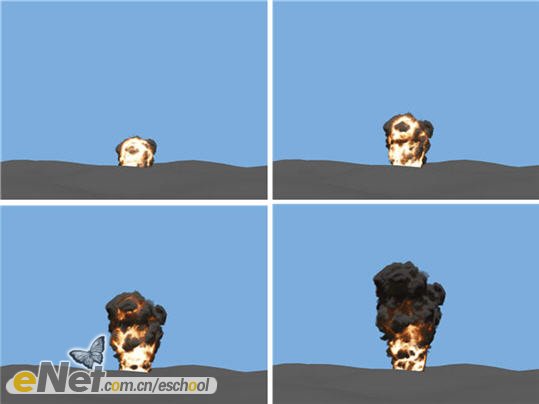

1、拖动动画区中的时间滑块，可以从头观看到爆炸燃烧的效果，点击快速渲染，拾取连续帧，效果如图14所示。

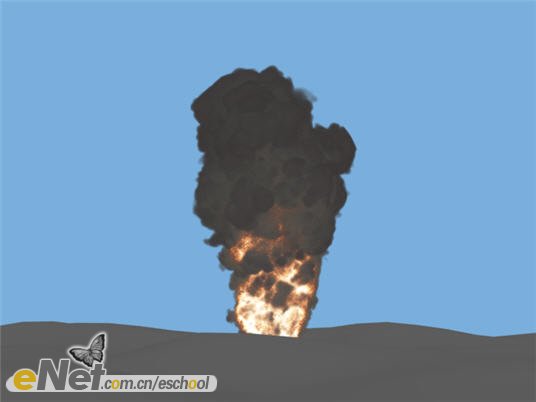

2、将滑块拖到最后帧上，点击快速渲染，可以看到效果如图15所示。
