3dmax教程：Fire Effect模拟火焰的燃烧效果

3dmax中的烟火制作同样让人非常的惊叹，今天，就通过下面的实例，利用它的火焰特效（fire effect）来模拟火焰的燃烧效果吧……

相关教程：3damx9.0教程：制作精巧的烟灰缸

先看一下最终效果：

一、火炬制作

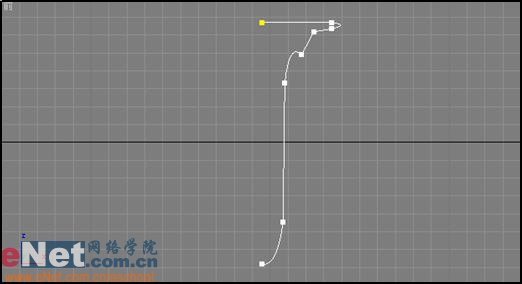

1、单击“创建”按钮进入其命令面板，单击“图形”标签进入其创建面板，点击“线”按钮，在前面视图中绘制一线条line01，适当调整其形状，如图1所示。

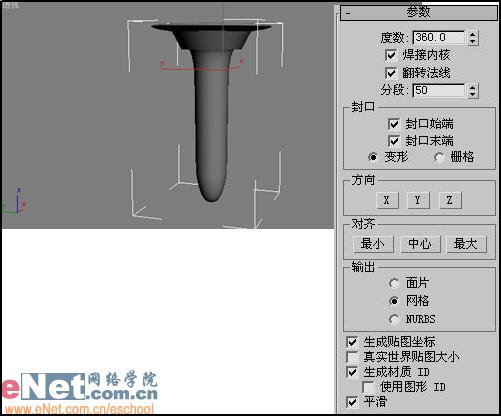

2、选中line01，单击“修改”命令面板，在“修改器列表”下拉框中选择“车削”项进入其属性面板修改相关参数，得到的效果如图2所示。

|||

二、火焰制作

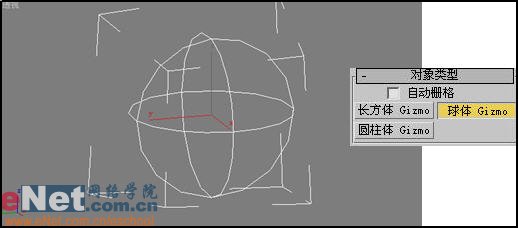

1、单击“创建”命令面板中的“辅助对象”按钮，进入其创建命令面板，在下拉列表中选择“大气装置”项，在“对象类型”卷展栏中点击“球体gizmo”按钮，在视图中创建一球体框spheregizmo01，如图3所示。

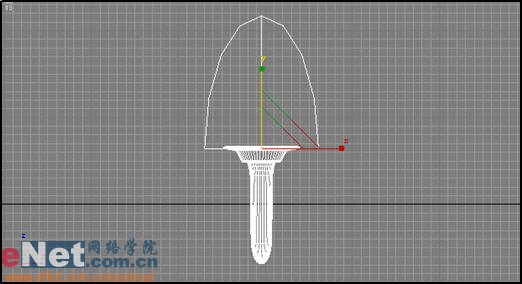

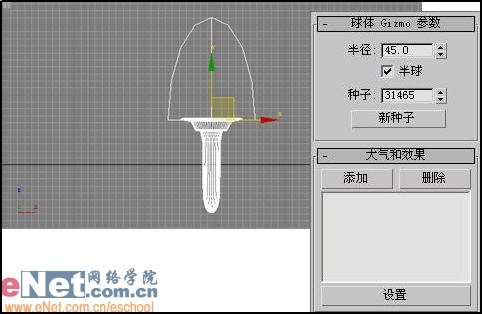

2、选中spheregizmo01，点击“修改”命令面板，修改其半径值，勾选半球、拉伸其高度，并将其放置在火炬的上部，修改后的效果如图4所示。

小提示：点击工具栏上的“选择并均匀缩放”按钮对物体放大活缩小，可进行非等比放缩。将光标移到y轴上进行拖动，就只会在y轴上进行缩放修改。如图5所示。

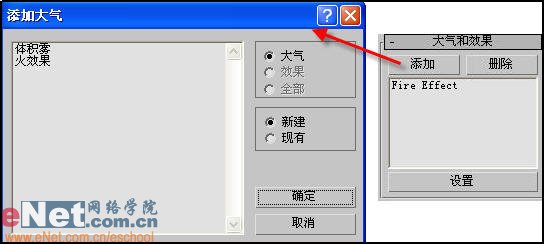

3、打开“大气和效果”卷展栏，点击“添加”按钮，弹出“添加大气”窗口，选择“火效果”，然后点击确定。如图6所示。

|||

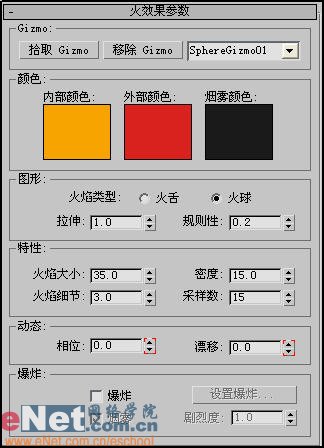

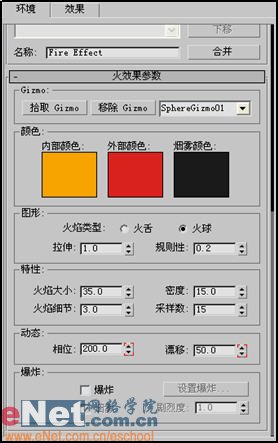

4、在列表中选中“fire effect”项，然后点击“设置”按钮，调出环境和效果窗口，打开“火效果参数”卷展栏，修改其参数，如图7所示。

小提示：这是作为第0帧时的参数配备，另外还需在100帧处定义下参数。

5、单击动画控制区中的“自动关键点”按钮，然后将时间滑块移动到第100帧，修改相关参数，最后再单击“自动关键点”按钮完成。如图8所示。

小提示：颜色栏中用于设置火焰的颜色，从左到右依次为“内焰”、“外焰”、“烟”的颜色；“图形”栏中的“火焰类型”用来确定不同方向和形态的火焰；“拉伸”用于产生细长的火苗；“规则性”用于设定线框（gizmo）内的填充情况；“特性”栏中用于设定火焰的尺寸和密度等相关参数；“动态”栏用于设定火焰动画的相关参数，“相位”表示火焰变化速度；“漂移”表示火苗的升腾快慢。

|||

三、渲染设置

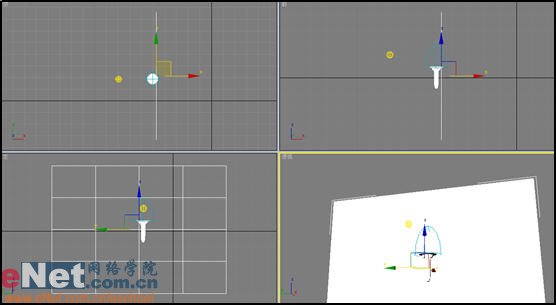

1、单击“创建”命令面板中的“灯光”按钮，在下拉列表中选择“光度学”项，在创建面板中，点击“自由点光源”按钮，为场景增添一fpoint01，同样的在场景中添加一平面plane01，调整它们相关位置，如图9所示。

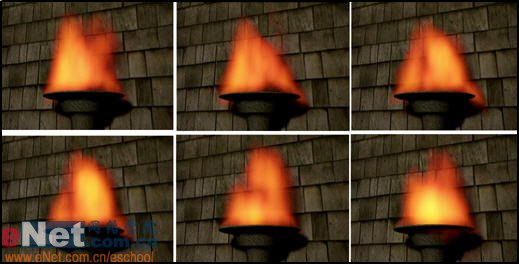

2、为fpoint01开启阴影贴图功能，同时为火炬赋予一金属材质，为plane01指定一背景贴图，点击工具栏上的“渲染场景对话框”按钮，确定动画范围0－100，于是开始动画渲染，连续截图如图10所示。

3、抓取动画中一帧，渲染效果如图11所示。
