3dmax9.0教程:带阴影的高脚红酒杯

酒杯在人们的家庭中是司空见惯的东西，在这个特殊的时刻，让我们倒上一杯酒为这些天来战斗在地震灾区的勇士们干杯！今天，我们就用3dmax9.0来设计一个酒杯吧……

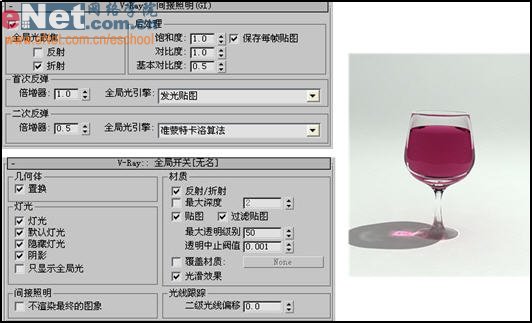

先看一下最终效果：

一、绘制实体

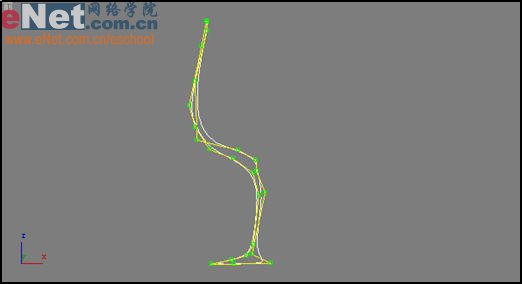

1、启动3dmax9.0，单击“创建”命令面板，点击“图形”按钮，在下拉列表框中选择“nurbs曲线”项。单击面板中的“cv曲线”按钮，在前面视图中绘制出一个curve01，如图1所示。

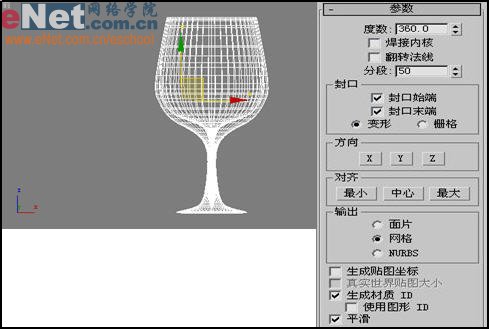

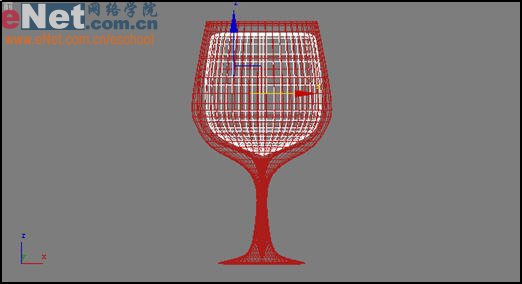

2、点击“修改”命令面板，在下拉列表中选择“车削”项，进入其属性面板，在“参数”卷展栏中的“方向”栏下，点击“y”按钮及“最大”按钮，产生一旋转实体，如图2所示。

|||

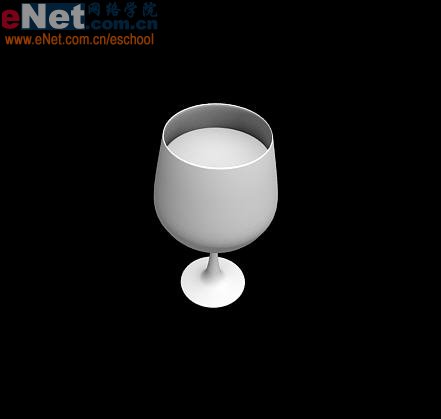

3、同样的利用上述方法，在前面视图中，绘制一nurbs曲线curve02，作为酒水的轮廓线，点击“修改”命令面板，在下拉列表中选择“车削”项，产生水的实体，如图3所示。

小提示：通过移动命令，将实体移动到酒杯的中央位置，如果体积小的话，可以通过“选择并均匀缩放”按钮，对其进行放大，尽量使得它与酒杯壁相吻合。如图4所示。

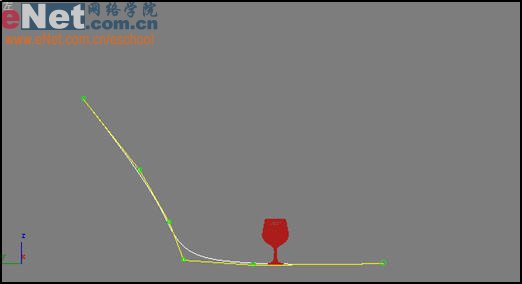

4、为场景增加一个桌面，用同样的绘制nurbs曲线的方法，在左视图中绘制一曲线curve03，协调它与酒杯的位置，如图5所示。

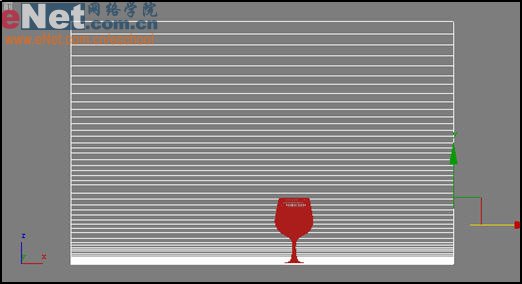

5、单击“修改”命令面板，在修改器列表下拉框中选择“挤出”项，从而实现曲线到面的产生，如图6所示。

|||

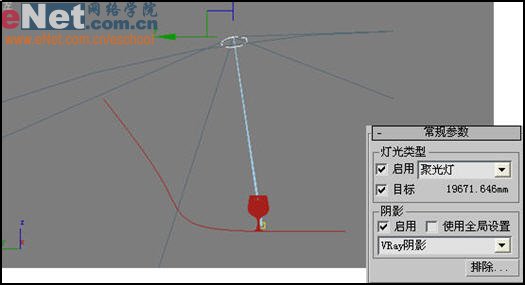

6、单击“创建”命令面板中的“灯光”按钮，在创建面板中选择“目标聚光灯”按钮，在视图中拖拽出一盏灯光spot01，调整其照射位置，并启用“常规参数”卷展栏中的“阴影”为“vray阴影”，如图7所示。

二、材质配置

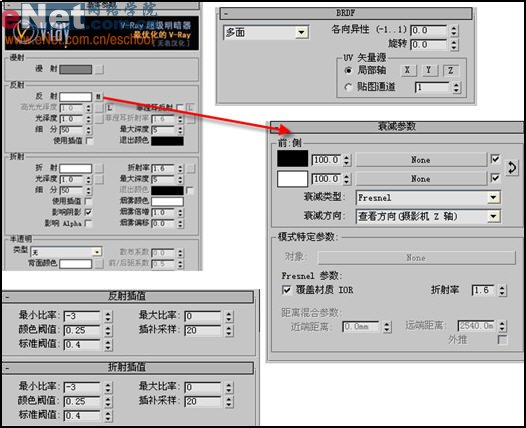

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，点击“standard”按钮，在打开的“材质/贴图浏览器”面板中，双击右栏中的“vraymtl”项，并进入其属性面板，修改相关值，如图8所示。

小提示：为反射添加一“衰减”贴图，并定义其相关值。

|||

2、将第一个样球材质赋予酒杯。

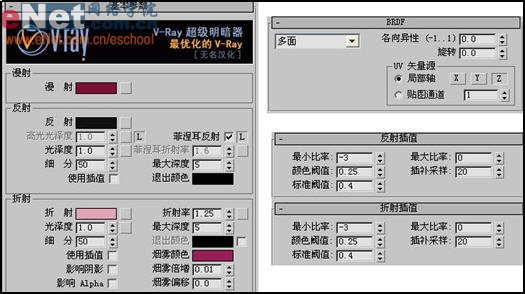

3、选择第二个样球，点击“standard”按钮，在打开的“材质/贴图浏览器”面板中，双击右栏中的“vraymtl”项，并进入其属性面板，修改相关值，如图9所示。

4、将第二个样球材质赋予酒水。点击ctral＋c键，为视图添加一摄影机。同时也为桌面添置一材质。

5、单击“渲染”菜单中的渲染命令，指定“渲染器”为v-ray adv 1.5rc3，点击工具栏上的“快速渲染”按钮，看看此时的效果如何，如图10所示。

小提示：效果已是非常的不错，但我们可以通过定义环境贴图，到达更好的反射效果。

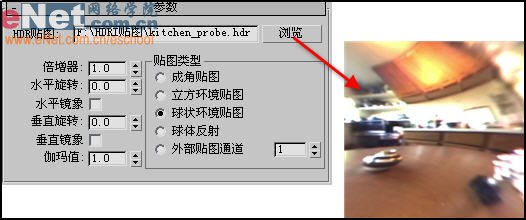

6、点击“渲染”菜单中的“环境”命令，单击背景栏中的无按钮，为其添置一vrayhdri贴图，并打开材质编辑器，将该材质拖拽到一未使用样球上释放，从而打开了hdr贴图参数栏，单击浏览按钮，为它指定一事先准备好的贴图，如图11所示。

小提示：vrayhdri高级动态范围贴图，专为环境设计的，通过载入不同的hdr（高动态范围贴图）来模拟真实的空间环境，在制作室外效果时尤为重要。

7、点击快速渲染按钮，得到最终效果，如图12所示。
