3dmax面挤出修改器轻松制作自行车轮胎

先看一下最终效果：

一、创建轮胎实体

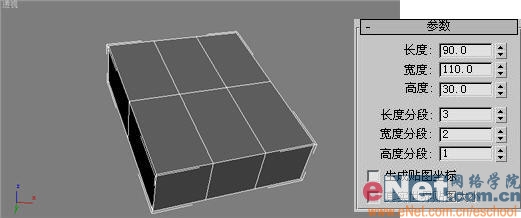

1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。单击“长方体”按钮，在视图中绘制一长方体box01，定义其尺寸，如图1所示。

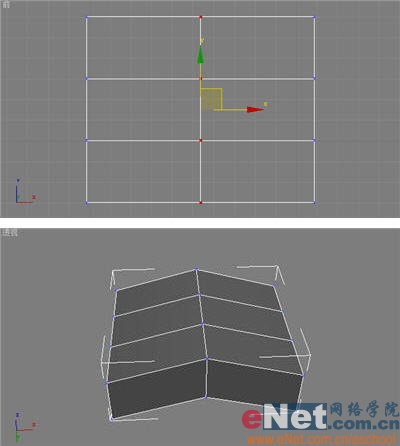

2、点击“修改”进入其命令面板，在“修改器列表”下拉框中选择“编辑网格”项进入其属性面板，打开“选择”卷展栏，点击“顶点”按钮，在前视图中框选顶点并将其向上拖动，如图2所示。

|||

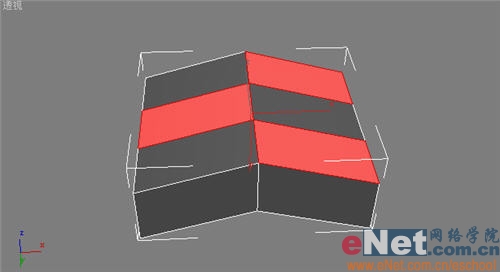

3、点击“修改”命令面板，在“修改器列表”下拉框中选择“网格选择”项并进入其面板，点中“多边形”按钮，选择三个面，如图3所示。

4、继续在“修改器列表”下拉框中选择“面挤出”项进入其属性面板，设置其参数，如图4所示。

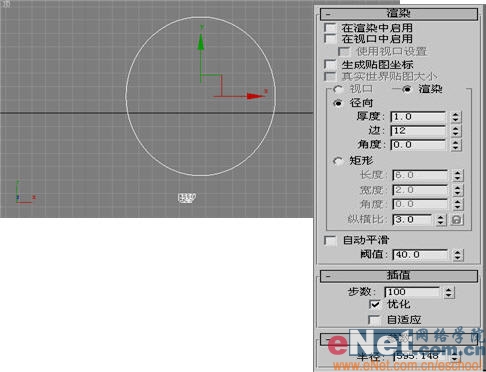

5、点击“创建”命令面板中的“图形”按钮，单击“圆”工具按钮，在视图中绘制一圆circle01，调整其参数，如图5所示。

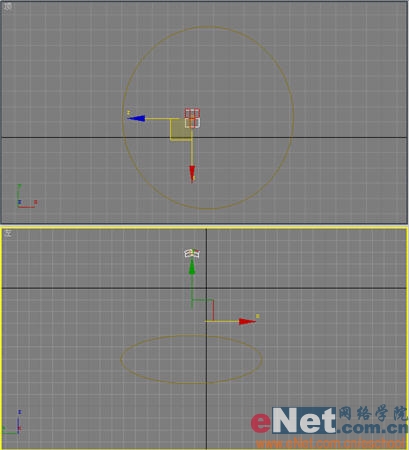

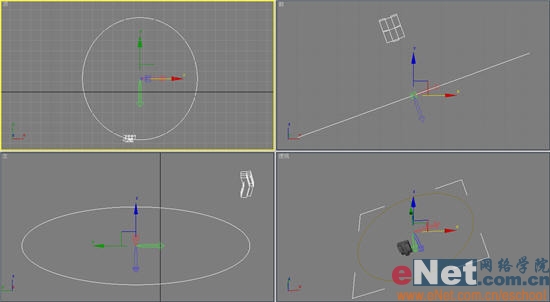

6、选择box01，单击“层次”按钮进入其命令面板，单击“轴”按钮，展开“调整轴”卷展栏，单击“仅影响轴”按钮，将box01的轴心调整到圆形中心，如图6所示。

小提示：这是为了下一步对box01进行阵列处理，围绕着轴心产生复件，达到一个环形样子（车子外胎）。

|||

7、选择box01，点击工具栏上的“对齐到视图”按钮，在弹出的窗口中选择“对齐y”项，使得box01发生跳转，如图7所示。

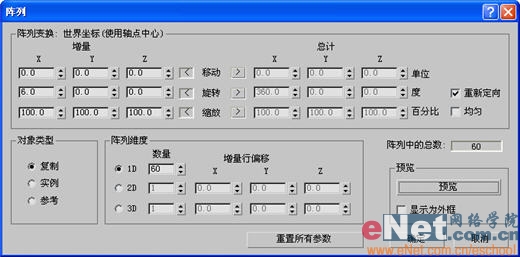

8、点击“工具”菜单中的“阵列”命令，调出窗口，定义x轴上增量、阵列维数、旋转等设置，如图8所示。

小提示：点击预览按钮可以实时查看产生的效果，如图9所示。

9、隐藏circle01，在前面视图中同样绘制一圆circle02，大小和位置与外胎相似，作为内环，将其放置在外胎内部。

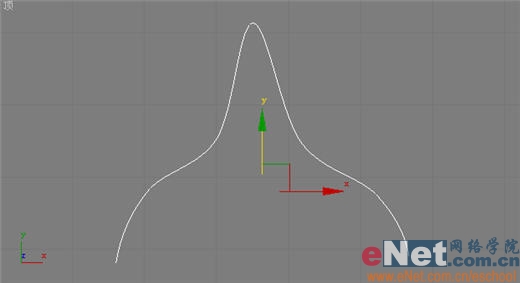

10、点击“创建”命令面板中的“图形”按钮，单击“线”工具按钮，在视图中绘制一线line01，如图10所示。

|||

11、以circle02为路径，线条line01为截面进行放样，得到放样物体loft01，如图11所示。

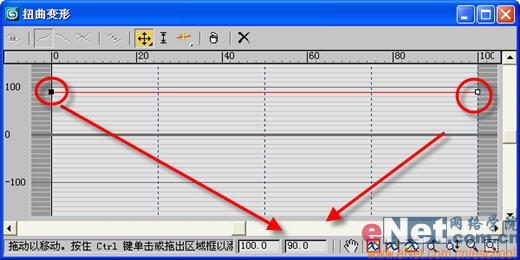

小提示：这里的放样后的样式正好与自行车内环相反，因此，可以点击“修改”命令面板，展开“变形”卷展栏，点击“扭曲”按钮，在弹出的窗口中，选择两个端点，修改其参数，如图12所示。

|||

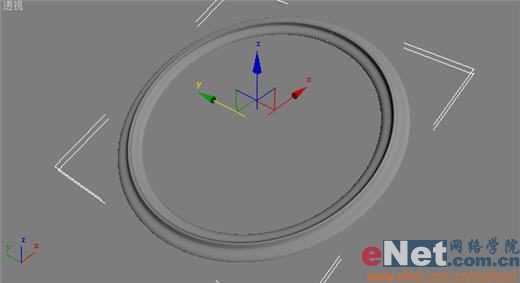

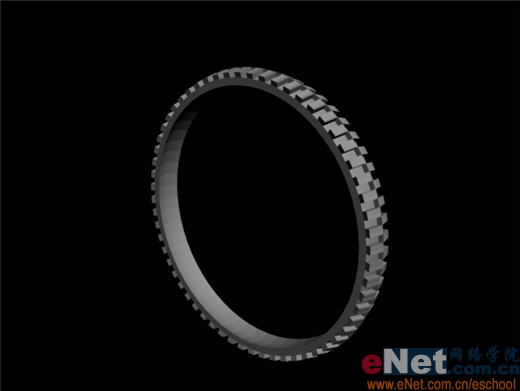

12、将内环与外胎进行位置上的再度调整，看到的效果如图13所示。

二、材质配置

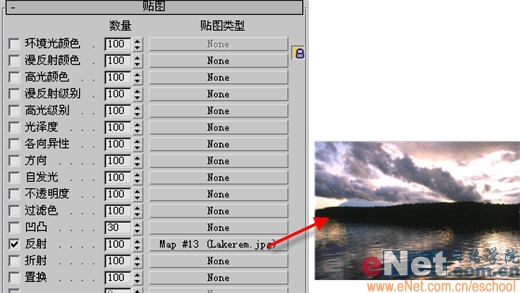

1、为内环可以配置一个金属材质，定义反射高光级别等值、添加反射贴图，选择一个有高光效果的图片，如图14所示。

|||

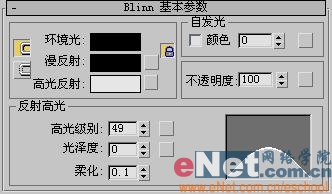

2、为外胎配置漫反射、反射高光参数，如图15所示。

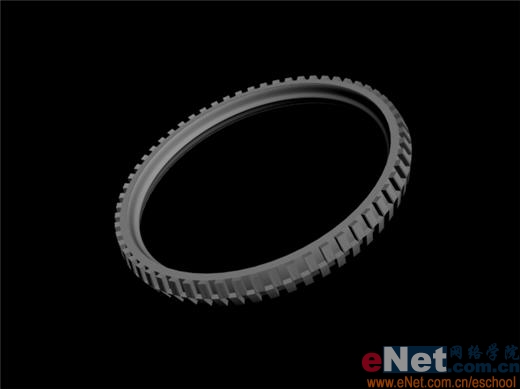

3、点击工具栏上的“快速渲染”按钮，最终可以看到效果如图16所示。
