3dmax9.0教程：打造一把激光剑

80年初上演的《星球大战》影片一定给观众留下了深刻的印象，直到现在出品的续集中高人能士手上仍有个激光剑的武器，代表拥有无所不能的能量。今天，大家就跟随着笔者通过3dmax9.0来打造一把激光剑吧……

先看一下最终效果：

一、绘制剑身

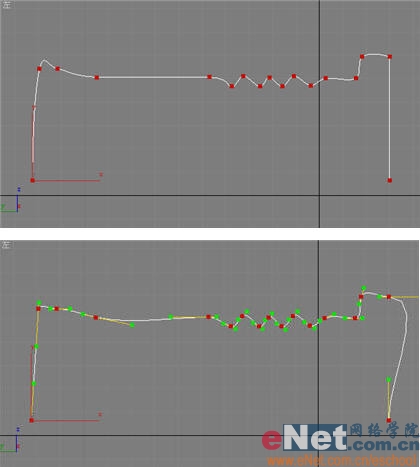

1、启动3dmax9.0，单击“创建”命令面板，点击“图形”按钮进入命令面板，单击“线”按钮在视图中绘制一线条line01，并运用“bezier”曲线对其修改光滑性，如图1所示。

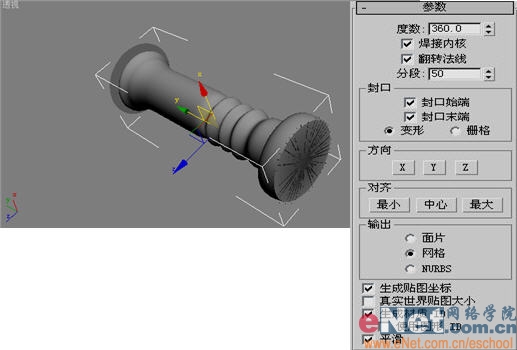

2、选中line01，单击“修改”命令面板，在下拉列表中选择“车削”项并进入其属性面板，修改其参数，如图2所示。

|||

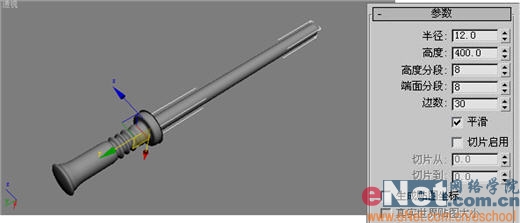

3、点击“创建”命令面板中的“几何体”按钮，单击“圆柱体”工具按钮，在前面视图中拖动鼠标绘制cylinder01，修改其参数，如图3所示。

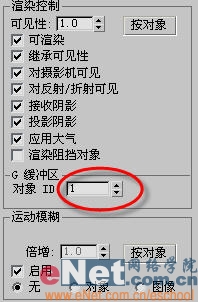

4、选中cylinder01，单击右键，在弹出菜单中选择“属性”命令进入其属性面板，修改其参数，如图4所示。

小提示：这里定义对象id，是为了将来在编辑特效时能够指定起作用的id号。

二、材质配置

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，单击“漫反射”后的小方框按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为它指定一图片，如图5所示。

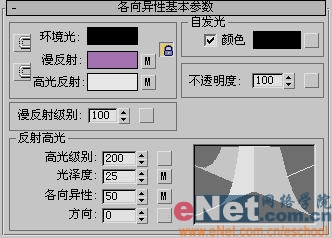

小提示：同样的对于“高光反射”也指定给此图，并适当调整反射高光参数，如图6所示。

|||

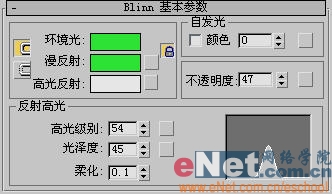

2、选择第二个样球，调整漫反射、环境光的颜色及反射高光参数，如图7所示。

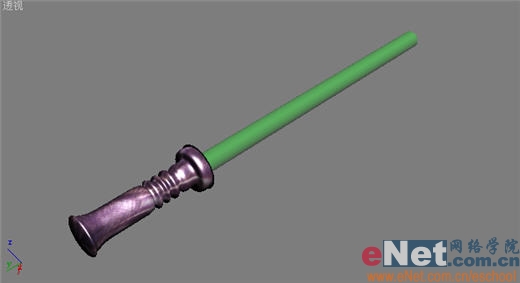

3、将第一个样球材质赋予line01，将第二个样球材质赋予cylinder01。如图8所示。

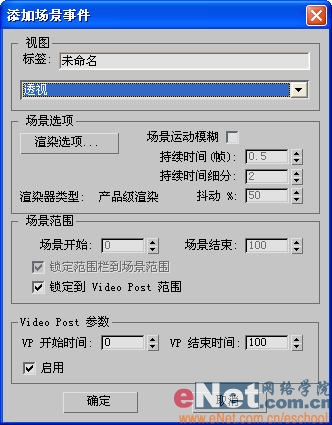

4、点击“渲染”菜单中的“video post”命令，打开其视频合成器窗口，点击“添加场景事件”按钮，在“视图”栏下选择“透视”项，单击确定，如图9所示。

小提示：选择“透视”就是把透视图的视角作为视频合成的视角，如果愿意建立摄影机还可以在下拉列表中选中摄影机项。

5、单击“添加图像过滤事件”按钮，在下拉列表中选择“镜头效果光晕”项，单击确定，如图10所示。

|||

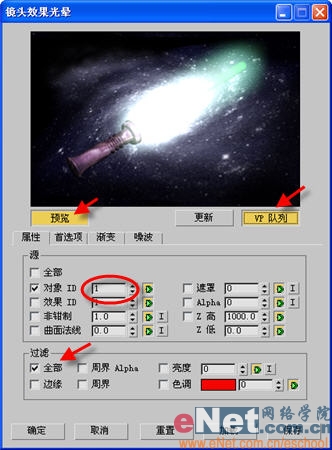

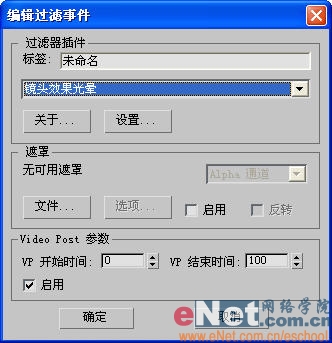

6、双击“video post”窗口中的“镜头效果光晕”项，打开过滤事件窗口，点击“设置”按钮，打开镜头效果高光窗口，修改对象id值等定义，如图11所示。

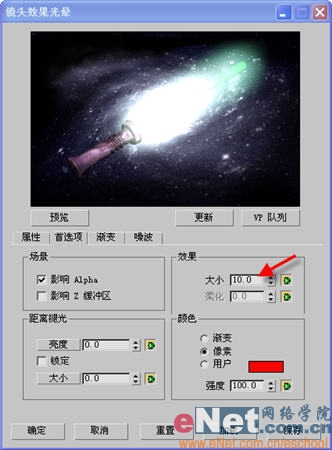

小提示：看上去发光太强了，可以通过点击“首选项”选项夹，修改其大小为1，如图12所示。

7、为场景添加一背景图片，点击“video post”窗口中的“执行序列”按钮进行渲染，效果如图13所示。
